本發明涉及清潔方法和成膜裝置。

背景技術：

1、以往已知有使基座上保持的多片晶圓(基板)公轉，同時從其上方供給多種處理氣體，在基板表面形成期望的膜的成膜裝置。近年來，伴隨著半導體設備的微細化、高性能化，期望一種成膜方法，成膜為在薄膜中膜厚的面內均一性優異的膜。

2、例如，專利文獻1中公開，在處理容器內水平方向并列2片的基板的上方各自配置氣體供給部，一邊以2片基板間的軸部為中心使各氣體供給部旋轉，一邊向各基板排出氣體，進行成膜的成膜裝置。

3、【現有技術文獻】

4、【專利文獻】

5、【專利文獻1】特開2018-62703號公報

技術實現思路

1、【發明要解決的課題】

2、本發明提供一種技術，可在成膜中將在基板支撐部等上形成的膜穩定地除去。

3、【解決課題的手段】

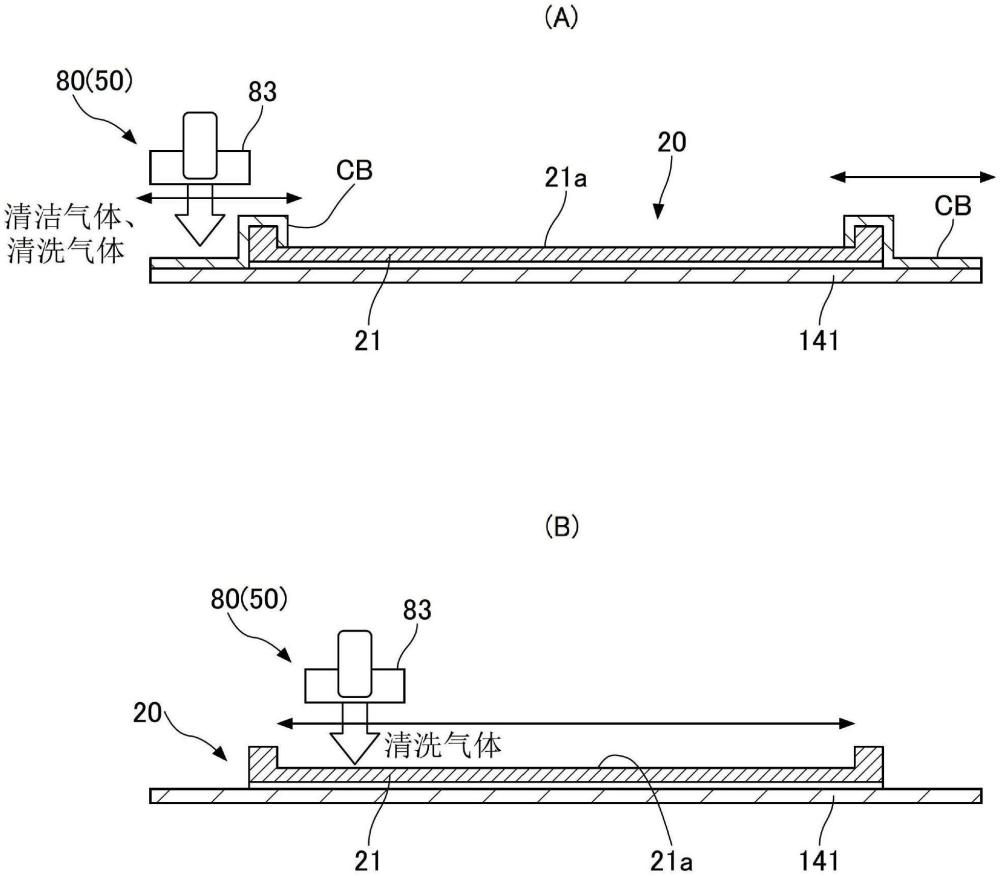

4、根據本發明的一個方式，提供一種清潔方法，是清潔處理容器的內部的清潔方法，具有：(a)工序，從所述處理容器的內部將實施成膜處理的基板搬出，(b)工序，在所述工序后，在所述處理容器的內部，清潔支撐所述基板的基板支撐部和/或該基板支撐部的周邊部，所述工序中，在使所述基板支撐部旋轉的同時，以噴嘴機構部的排出口通過所述基板支撐部的中心的方式，使所述基板支撐部或所述噴嘴機構部進行相對移動，且從所述噴嘴機構部的排出口向所述基板支撐部和/或該基板支撐部的周邊部排出清潔氣體，由此，部分清潔所述基板支撐部和/或所述基板支撐部的周邊部的成膜區域。

5、【發明的效果】

6、根據一個方式，可在成膜中將在基板支撐部等上形成的膜穩定地除去。

技術特征：

1.一種清潔方法，是清潔處理容器的內部的清潔方法，具有：

2.根據權利要求1所述的清潔方法，設定如下排出條件，所述基板支撐部和/或該基板支撐部的周邊部上形成的膜的膜厚越厚的位置，在所述工序中，與所述排出口相面對的時間越長。

3.根據權利要求2所述的清潔方法，所述工序中，作為使所述基板支撐部或所述噴嘴機構部進行相對移動的動作范圍，設定為以下范圍，所述排出口通過所述基板支撐部的外緣，而未到達所述基板支撐部的中心。

4.根據權利要求3所述的清潔方法，所述工序中，伴隨著時間經過慢慢縮小使所述基板支撐部或所述噴嘴機構部進行相對移動的動作范圍。

5.根據權利要求1到4的任意1項所述的清潔方法，所述工序中依次進行：

6.根據權利要求5所述的清潔方法，所述(b-2)的工序中，作為使所述基板支撐部或所述噴嘴機構部進行相對移動的動作范圍，設定為以下范圍，所述排出口通過所述基板支撐部的中心，而未達到所述基板支撐部的外緣。

7.根據權利要求1到4的任意1項所述的清潔方法，所述工序中，基于所述排出口所面對的所述基板支撐部的位置，改變使所述基板支撐部或所述噴嘴機構部進行相對移動的速度。

8.根據權利要求1到4的任意1項所述的清潔方法，所述噴嘴機構部包括，向所述基板排出成膜氣體的第1噴嘴機構和第2噴嘴機構，和向所述基板支撐部排出所述清潔氣體的第3噴嘴機構，

9.根據權利要求8所述的清潔方法，所述第1噴嘴機構具有，在所述處理容器的內部延伸的第1噴嘴，和設于所述第1噴嘴的基端、使該第1噴嘴擺動的第1噴嘴動作部，和設于所述第1噴嘴的前端、將吸附氣體作為所述成膜氣體排出的第1頭部，

10.一種成膜裝置，是在基板上進行成膜的成膜裝置，包括，

技術總結
本發明提供一種技術，在成膜中可將基板支撐部等上形成的膜穩定地除去。清潔方法具有，(A)工序，從處理容器的內部將實施成膜處理的基板搬出，(B)工序，在(A)工序后，在處理容器的內部清潔支撐基板的基板支撐部和/或該基板支撐部的周邊部。(B)工序中，在使基板支撐部旋轉的同時，以噴嘴機構部的排出口通過基板支撐部的中心的方式，使基板支撐部或噴嘴機構部進行相對移動，且從噴嘴機構部的排出口向基板支撐部和/或該基板支撐部的周邊部排出清潔氣體，由此，部分清潔基板支撐部和/或基板支撐部的周邊部的成膜區域。

技術研發人員：加藤壽
受保護的技術使用者：東京毅力科創株式會社
技術研發日：
技術公布日：2025/4/24
