本發明主要涉及有色金屬濕法冶煉的，具體為一種用于鎳鈷錳硫酸溶液的除鐵裝置及方法。

背景技術：

1、鎳鈷錳硫酸溶液是一種由鎳、鈷、錳三種金屬元素組成的金屬硫酸鹽化合物。鎳鈷錳硫酸鹽具有良好的溶解性，可在水中迅速溶解，形成藍色溶液，并且具有較高的電導率和熱穩定性，主要用于電動汽車、儲能系統和便攜式電子產品等領域，而含有的鐵雜質會影響產品的白度指數、介電性能和化學穩定性，因此，除鐵對于提高鎳鈷錳硫酸溶液的品質和應用價值具有重要意義。

2、現有技術中描述的一種用于鎳鈷錳硫酸溶液的除鐵裝置，設有除鐵反應器和陳化反應器，在除鐵反應器內設有攪拌機，在陳化反應器內設有陳化反應器攪拌機，在除鐵反應器內設有除鐵反應器內筒，在除鐵反應器與除鐵反應器內筒的夾層之間設有混合進料管和碳酸鹽溶液進料管，在混合進料管的頂部設有預熱裝置的混合器，在混合器上設有壓縮空氣進口和待除鐵液進料口，在陳化反應器上設有石粉自動加料器。

3、上述技術雖然能連續化用于鎳鈷錳硫酸溶液的除鐵生產，大大提高產能效率，在不添加氧化劑的情況下能將二價鐵離子氧化成三價，但是化學反應可能會產生氣體，例如碳酸鹽與溶液中的酸反應，可能會產生二氧化碳?xì)怏w，而二氧化碳溶于水后會形成碳酸，降低溶液的ph值，影響溶解度和反應的進行。

技術實現思路

1、基于此，本發明的目的是提供一種用于鎳鈷錳硫酸溶液的除鐵裝置及方法，以解決上述背景技術中提出的技術問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種用于鎳鈷錳硫酸溶液的除鐵裝置,包括除鐵反應器、密封蓋、防護殼、除氣組件、傳動組件，腔室的泄壓組件以及安裝殼，所述除鐵反應器的壁體中開設有腔室，所述密封蓋安裝在除鐵反應器的頂部開口處，所述除鐵反應器中豎向設有攪拌桿，所述防護殼設置在密封蓋上，所述除氣組件和傳動組件均設置在防護殼中，所述除氣組件用于將因反應產生的二氧化碳排出除鐵反應器中，所述除氣組件通過供氣管與腔室相連通，所述泄壓組件用于對腔室內的二氧化碳進行排出；

4、所述除氣組件包括抽氣泵，所述抽氣泵的抽吸口連通有導氣管，所述導氣管的底端貫穿密封蓋延伸至除鐵反應器內部，所述抽氣泵的輸出口連通有變徑管道，所述變徑管道的另一端連通有排氣管，所述排氣管與供氣管相連接，所述變徑管道通過傳動組件與攪拌桿傳動連接；

5、所述除鐵反應器的外壁底部設有泄壓管，所述泄壓組件包括保護殼，所述泄壓管與保護殼相連通，所述保護殼中設有活動板，所述活動板靠近泄壓管的一面粘接有橡膠墊，所述活動板的另一面四角均設有支撐彈簧，所述保護殼的一側外壁通過連通管與安裝殼相連通。

6、本技術方案具體的，所述抽氣泵通過螺釘與密封蓋的頂壁固定，所述密封蓋下表面位于腔室處設有封堵塊，所述變徑管道的直徑大于導氣管以及排氣管的直徑，所述排氣管與供氣管法蘭連接。

7、本技術方案具體的，所述傳動組件包括密封殼，所述密封殼通過螺釘安裝在變徑管道上，所述變徑管道和密封殼相接觸的壁體均開設有通槽，所述密封殼中轉動安裝有水平的軸桿，所述軸桿上固定套設有第一葉輪，所述第一葉輪的一側葉片穿過通槽位于變徑管道內。

8、本技術方案具體的，所述攪拌桿的頂端貫穿密封蓋位于防護殼中，所述攪拌桿的頂端通過法蘭連接有豎軸，所述豎軸的外壁固定套設有蝸輪，所述蝸輪的一側齒面嚙合連接有蝸桿，所述蝸桿的兩端均固定有連接軸，所述軸桿的一端貫穿密封殼的側壁與一個連接軸法蘭連接，另一個所述連接軸與防護殼的內壁轉動連接。

9、本技術方案具體的，所述保護殼內的四個拐角處均固定有水平的導向桿，四個所述導向桿均貫穿活動板，所述活動板與四個導向桿的接觸部位滑動連接，四個所述支撐彈簧均套設在導向桿上。

10、本技術方案具體的，四個所述支撐彈簧的兩端均與活動板外壁以及保護殼的內壁固定連接，所述橡膠墊遠離支撐彈簧的一面中央處一體式設有橡膠堵頭，所述橡膠堵頭與泄壓管的內壁相匹配。

11、本技術方案具體的，所述安裝殼呈l型設置，所述安裝殼的頂部通過螺釘安裝有頂蓋，所述安裝殼內位于連通管處設有第二葉輪，所述第二葉輪的中心處穿設有傳動軸，所述頂蓋的上表面通過螺釘安裝有發電機，所述發電機的軸端貫穿頂蓋與傳動軸法蘭連接，所述安裝殼位于保護殼處的內部設有蓄電池，且所述安裝殼內部位于傳動軸和蓄電池之間固定有隔板。

12、本技術方案具體的，所述發電機通過導線與蓄電池電性連接，所述安裝殼遠離連通管的一面設有引導管，所述引導管與連通管的軸心處于同一水平線上，所述引導管與種植區相連接。

13、本技術方案具體的，所述密封蓋的兩側分別設有混合器和碳酸鹽溶液進料管，所述混合器與碳酸鹽溶液進料管的管道均貫穿密封蓋延伸至除鐵反應器內，所述攪拌桿的外壁設有兩組攪拌葉，所述除鐵反應器的壁體頂部連通喲溢流管，所述溢流管與陳化反應器相連通，所述混合器和碳酸鹽溶液進料管上均安裝有電磁閥。

14、根據以上技術方案，還將提供一種用于鎳鈷錳硫酸溶液的除鐵方法，包括以下步驟：

15、步驟一、溶液反應，將鎳鈷錳硫酸溶液和壓縮空氣通過混合器進行混合并加熱后，送入除鐵反應器中，然后碳酸鹽溶液通過碳酸鹽溶液進料管進入除鐵反應器內，混合溶液與碳酸鹽溶液進行反應，在反應過程中會產生二氧化碳；

16、步驟二、除氣，抽氣泵工作通過導氣管將因反應產生的二氧化碳送入變徑管道中，由于二氧化碳?xì)怏w的流動會帶動第一葉輪旋轉，通過軸桿以及連接軸使得蝸桿帶動蝸輪旋轉，進而通過旋轉的豎軸控制攪拌桿進行攪動，同時流動的二氧化碳通過排氣管以及供氣管，送入除鐵反應器壁體的腔室中起到保溫效果，并且溶液在攪拌力的作用下在反應器內保持一定的反應時間才可以通過溢流管流向除化反應器；

17、步驟三、二次利用，隨著二氧化碳的進入，腔室的壓力會進行增加，直至推動橡膠堵頭，使得活動板沿導向桿移動并對支撐彈簧進行擠壓，此時腔室內的二氧化碳會通過泄壓管進入保護殼中，并通過連通管進入安裝殼內，通過氣體的流動推動第二葉輪旋轉，第二葉輪通過傳動軸帶動發電機進行運行，將旋轉力轉化成電力存儲至蓄電池中。

18、綜上所述，本發明主要具有以下有益效果：本技術提高了除鐵效率和生產效率，降低了能耗和生產成本，還增強了操作的安全性和自動化程度，具有很好的環保和經濟效益；

19、首先通過混合器將鎳鈷錳硫酸溶液與壓縮空氣進行混合以及加熱后，送入除鐵反應器中，然后與進入的碳酸鹽溶液進行反應，此時抽氣泵工作將因反應產生的二氧化碳?xì)怏w通過導氣管抽出，在二氧化碳?xì)怏w經過變徑管道時，會推動第一葉輪的旋轉，旋轉的第一葉輪通過軸桿和連接軸帶動蝸桿旋轉，蝸桿帶動嚙合的蝸輪旋轉，使得蝸輪通過豎軸帶動攪拌桿進行旋轉，旋轉的攪拌桿通過攪拌葉可以加快溶液的反應，而二氧化碳?xì)怏w會通過排氣管和供氣管送入腔室中，減少固體結構之間的熱傳導，提高保溫效果，進而避免了因氣體積聚而影響反應效率，確保溶液的ph值，以及二氧化碳?xì)怏w的利用；

20、在進入腔室內的二氧化碳?xì)怏w逐漸增多時，腔內的壓力加大，當壓力大于支撐彈簧的彈性時，會通過泄壓管推動橡膠堵頭以及活動板移動，這時的二氧化碳會通過泄壓管進入保護殼內，并從連通管進入安裝殼中，流動的氣體推動第二葉輪旋轉，實現發電機的運行，而二氧化碳通過引導管送至植物區便于植物進行光合作用，進一步對二氧化碳進行利用，降低了能源的消耗。

21、附圖說明

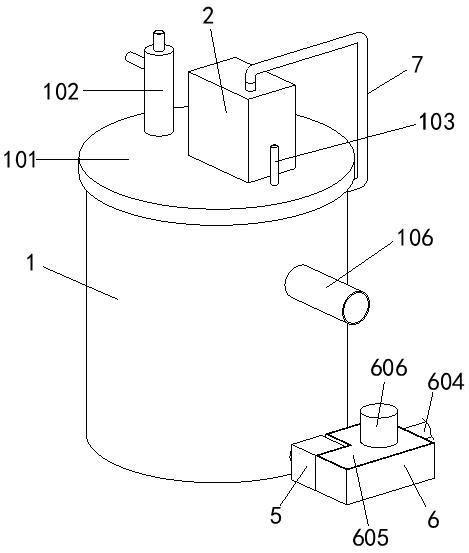

22、圖1為本發明的裝置示意圖；

23、圖2為本發明的圖1主視圖；

24、圖3為本發明的反應器切面圖；

25、圖4為本發明的圖3主視圖；

26、圖5為本發明的除氣組件和傳動組件結構圖；

27、圖6為本發明的圖5后視結構圖；

28、圖7為本發明的安裝殼內部結構圖；

29、圖8為本發明的圖7俯視圖；

30、圖9為本發明的方法流程圖。
