本技術涉及桌子加工，具體為一種具有收集功能的火爐桌加工用修邊裝置。

背景技術：

1、桌子是一種常用家具，制作原料多為木材，可以在上面放東西、做事情、吃飯、寫字、工作等，是由平板、腿和其它支撐物固定起來的家具，火爐桌是桌子的一種，是指在桌子中間放置一個火爐，能進行烤火或加熱飯菜。

2、經檢索，專利號為cn218284913u，名稱為一種辦公桌生產加工用修邊裝置的實用新型，包括底座，夾緊機構、加工平臺，通過研究分析發現，雖然通過夾緊機構對邊緣形狀不規則的板材進行加固，提高了加固效果，進一步使修邊效果，但是，在一定程度上還存在以下缺陷。

3、如：不具備廢屑收集功能，在對桌板進行修邊的過程中會產生大量飛揚的廢屑，上述裝置無法對廢屑進行收集導致工作環境受到污染，人員吸入后會影響身體健康，而且不具備自動轉邊的功能，需要人員手動操作，增加了人員工作強度，為了解決以上的技術問題，為此我們設計出一種具有收集功能的火爐桌加工用修邊裝置。

技術實現思路

1、本實用新型的目的在于提供一種具有收集功能的火爐桌加工用修邊裝置，具備廢屑收集功能，防止工作環境受到污染，具備自動轉邊的功能，減輕人員工作強度的優點，解決了不具備廢屑收集功能，工作環境受到污染影響人員身體健康，不具備自動轉邊功能，增加人員工作強度的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有收集功能的火爐桌加工用修邊裝置，包括安裝板，所述安裝板頂部的左右兩側均通過螺栓連接有第一電動推桿，所述安裝板的前側貫穿固定連接有第二電動推桿，所述第一電動推桿和第二電動推桿的輸出端均通過螺栓連接有推板，所述安裝板頂部的左右兩側通過螺栓連接有支撐架，所述支撐架的頂部貫穿固定連接有第三電動推桿，所述第三電動推桿的底部通過軸承活動連接有上夾板，所述安裝板的后側通過螺栓套設有收集罩殼，所述收集罩殼的頂部貫穿固定連接有收集機構，所述安裝板的后側通過螺栓連接有修邊機構，所述安裝板的底部通過螺栓連接有步進電機，所述步進電機的輸出軸貫穿至安裝板內腔并固定連接有下夾板。

3、優選的，所述收集機構包括濾塵箱，所述濾塵箱的左側連通有抽風機，所述濾塵箱內腔的左側通過螺栓連接有濾塵網板，所述濾塵箱的右側連通有吸塵風管，所述吸塵風管遠離濾塵箱的一側與收集罩殼的頂部連通，所述濾塵箱的頂部連通有下料殼，所述下料殼的頂部與收集罩殼的底部固定連通。

4、優選的，所述修邊機構包括驅動電機和導向滑桿，所述驅動電機的輸出端固定連接有往復絲桿，所述往復絲桿和導向滑桿的表面活動套設有滑動塊，所述滑動塊的前側通過螺栓連接有打磨機構，所述安裝板后側的左側與驅動電機固定連接，所述往復絲桿的表面與安裝板的后側通過軸承活動連接。

5、優選的，所述安裝板底部的四角均焊接有支撐柱，左右兩個支撐柱之間的底部焊接有固定底板。

6、優選的，所述安裝板內腔底部的左右兩側和前側均開設有限位滑槽，所述安裝板的后側開設有修邊開口。

7、優選的，所述步進電機輸出軸的表面與安裝板通過軸承活動連接，所述收集罩殼為透明亞克力板材質。

8、與現有技術相比，本實用新型的有益效果如下：

9、1、本實用新型通過安裝板、收集罩殼、收集機構和修邊機構的配合使用，具備收集廢屑的優點，能夠通過收集罩殼把修邊機構罩住，避免修邊過程中廢屑到處飛揚，導致工作環境受到污染，然后把收集罩殼內的廢屑吸入濾塵箱內進行收集。

10、2、本實用新型通過上夾板、第三電動推桿、第一電動推桿、推板、第二電動推桿、步進電機和下夾板的配合使用，具備自動轉邊的優點，能夠通過步進電機帶動桌板轉動，不需要人員手動旋轉操作，減輕人員工作強度。

技術特征：

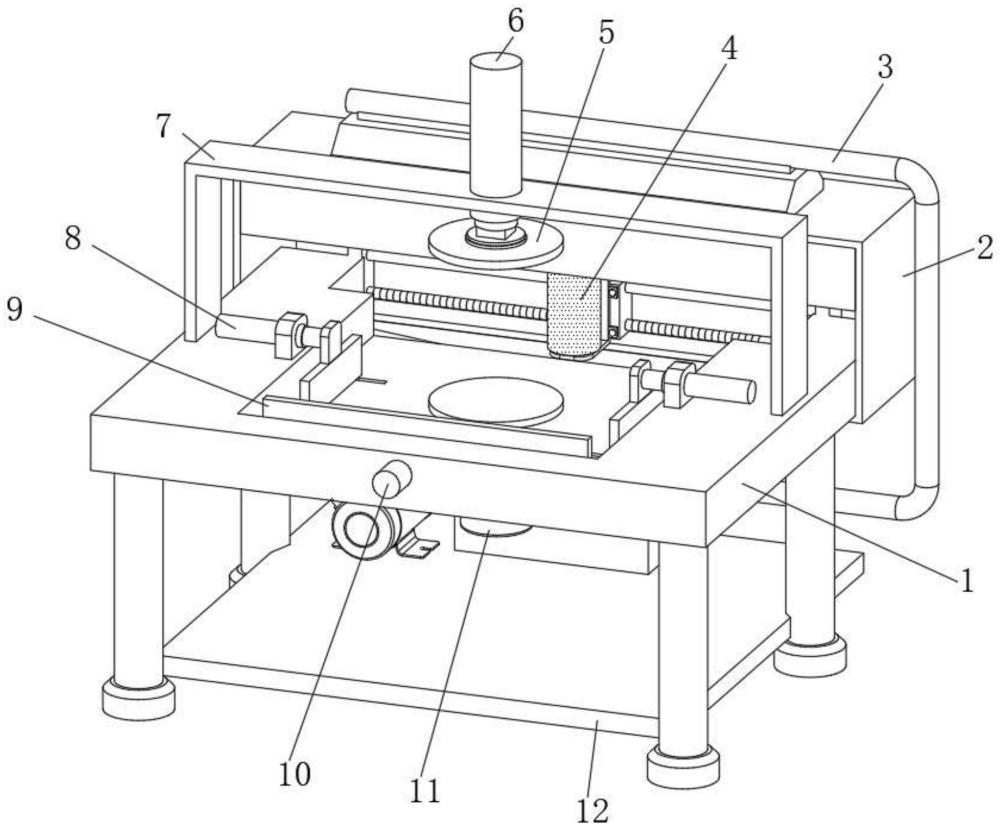

1.一種具有收集功能的火爐桌加工用修邊裝置，包括安裝板(1)，其特征在于：所述安裝板(1)頂部的左右兩側均通過螺栓連接有第一電動推桿(8)，所述安裝板(1)的前側貫穿固定連接有第二電動推桿(10)，所述第一電動推桿(8)和第二電動推桿(10)的輸出端均通過螺栓連接有推板(9)，所述安裝板(1)頂部的左右兩側通過螺栓連接有支撐架(7)，所述支撐架(7)的頂部貫穿固定連接有第三電動推桿(6)，所述第三電動推桿(6)的底部通過軸承活動連接有上夾板(5)，所述安裝板(1)的后側通過螺栓套設有收集罩殼(2)，所述收集罩殼(2)的頂部貫穿固定連接有收集機構(3)，所述安裝板(1)的后側通過螺栓連接有修邊機構(4)，所述安裝板(1)的底部通過螺栓連接有步進電機(11)，所述步進電機(11)的輸出軸貫穿至安裝板(1)內腔并固定連接有下夾板(18)。

2.根據權利要求1所述的一種具有收集功能的火爐桌加工用修邊裝置，其特征在于：所述收集機構(3)包括濾塵箱(20)，所述濾塵箱(20)的左側連通有抽風機(23)，所述濾塵箱(20)內腔的左側通過螺栓連接有濾塵網板(22)，所述濾塵箱(20)的右側連通有吸塵風管(19)，所述吸塵風管(19)遠離濾塵箱(20)的一側與收集罩殼(2)的頂部連通，所述濾塵箱(20)的頂部連通有下料殼(21)，所述下料殼(21)的頂部與收集罩殼(2)的底部固定連通。

3.根據權利要求1所述的一種具有收集功能的火爐桌加工用修邊裝置，其特征在于：所述修邊機構(4)包括驅動電機(17)和導向滑桿(14)，所述驅動電機(17)的輸出端固定連接有往復絲桿(13)，所述往復絲桿(13)和導向滑桿(14)的表面活動套設有滑動塊(15)，所述滑動塊(15)的前側通過螺栓連接有打磨機構(16)，所述安裝板(1)后側的左側與驅動電機(17)固定連接，所述往復絲桿(13)的表面與安裝板(1)的后側通過軸承活動連接。

4.根據權利要求1所述的一種具有收集功能的火爐桌加工用修邊裝置，其特征在于：所述安裝板(1)底部的四角均焊接有支撐柱，左右兩個支撐柱之間的底部焊接有固定底板(12)。

5.根據權利要求1所述的一種具有收集功能的火爐桌加工用修邊裝置，其特征在于：所述安裝板(1)內腔底部的左右兩側和前側均開設有限位滑槽，所述安裝板(1)的后側開設有修邊開口。

6.根據權利要求1所述的一種具有收集功能的火爐桌加工用修邊裝置，其特征在于：所述步進電機(11)輸出軸的表面與安裝板(1)通過軸承活動連接，所述收集罩殼(2)為透明亞克力板材質。

技術總結
本技術涉及桌子加工技術領域，尤其是一種具有收集功能的火爐桌加工用修邊裝置，包括安裝板，所述安裝板頂部的左右兩側均通過螺栓連接有第一電動推桿，所述安裝板的前側貫穿固定連接有第二電動推桿，所述第一電動推桿和第二電動推桿的輸出端均通過螺栓連接有推板，所述安裝板頂部的左右兩側通過螺栓連接有支撐架，所述支撐架的頂部貫穿固定連接有第三電動推桿。本技術通過安裝板、收集罩殼、收集機構和修邊機構的配合使用，具備收集廢屑的優點，能夠通過收集罩殼把修邊機構罩住，避免修邊過程中廢屑到處飛揚，導致工作環境受到污染，然后把收集罩殼內的廢屑吸入濾塵箱內進行收集。

技術研發人員：周廣超,檀柱強
受保護的技術使用者：招遠東威金屬工藝家具有限公司
技術研發日：20240321
技術公布日：2025/4/28
