本技術涉及鏈條加工，尤其涉及一種鏈條加工用打磨裝置。

背景技術：

1、鏈條在生產完后，其內環側和外環側不可避免的會殘存有毛刺，為保證產品質量和使用性能，需要對鏈條進行拋光處理，現有的鏈條拋光處理裝置，是首先將鏈條安裝在兩組鏈輪上，通過電機驅動鏈輪轉動，使鏈條不斷往復傳動，由于金屬去毛刺刷貼近鏈條，鏈條的傳動與去毛刺刷產生摩擦，從而實現對鏈條去毛刺。

2、經檢索，中國專利公告號：cn219444654u，公開了一種鏈條加工用打磨裝置。包括桌體，所述桌體的頂部設有罩殼，所述罩殼的兩側均焊接有橫板，所述桌體的兩側均固定安裝有第一電缸，所述第一電缸的輸出桿與對應的橫板的底部焊接，所述桌體的頂部滑動安裝有第一安裝板，所述桌體的頂部固定安裝有第二安裝板和第二電缸，所述第二電缸的輸出桿與第一安裝板焊接，所述第一安裝板和第二安裝板的頂部均焊接有第一豎板，所述第一安裝板和第二安裝板的頂部均設有第二豎板，所述第一豎板和對應的第二豎板上轉動安裝有同一個鏈輪。通過簡單的裝拆結構，從而能夠實現對打磨筒的快速更換，進而能夠有效保證對鏈條的打磨效果，能夠有效提高鏈條加工的效率。該專利技術雖能夠實現對打磨筒的快速更換，進而能夠有效保證對鏈條的打磨效果，但是無法解決在鏈條加工的過程中不方便調節鏈條的緊張度，導致影響鏈條的加工效果，因此，本領域技術人員提供了一種鏈條加工用打磨裝置，以解決上述背景技術中提出的問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種鏈條加工用打磨裝置，旨在改善現有技術中無法解決在鏈條加工的過程中不方便調節鏈條的緊張度的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種鏈條加工用打磨裝置，包括箱體，所述箱體的上部固定連接有固定架，所述箱體的右部固定連接有電機一，所述電機一的輸出端固定連接有雙向螺紋桿，所述雙向螺紋桿轉動連接在箱體的內部，所述雙向螺紋桿的外部螺紋連接有滑動塊，所述滑動塊的上部固定連接有立柱，所述左側立柱的前部固定連接有電機二，所述電機二的輸出端固定連接有鏈輪一，所述右側立柱的前部轉動連接有鏈輪二，所述鏈輪一和鏈輪二的外部均嚙合連接有鏈條，所述滑動塊的后部固定連接有滑塊，所述箱體的內部開設有滑槽，所述箱體的上部前側固定連接有固定桿，所述固定桿的前部設置有打磨盤，所述打磨盤設置在立柱的前側，所述箱體的后部設置有清理組件。

4、進一步地，所述清理組件包括吸塵罩，所述吸塵罩設置在固定架的內部后側，所述吸塵罩的內部設置有過濾網，所述吸塵罩的后部連通有吸氣管，所述吸氣管的下部連通有風機，所述風機的下部固定連通有連接管，所述連接管的下部連通有收集箱，所述收集箱固定連接在箱體的后部。

5、進一步地，所述箱體的底部四角均固定連接有支撐腿。

6、進一步地，所述滑塊滑動連接在滑槽的內部。

7、進一步地，所述立柱滑動連接在箱體的上部。

8、進一步地，所述箱體的前側鉸接有箱門，所述箱門的前部固定連接有拉把。

9、進一步地，所述吸塵罩的上部兩側固定連接有固定柱，所述固定柱固定連接在固定架的內頂部。

10、進一步地，所述鏈輪一和鏈輪二均轉動連接在箱體的上部。

11、本實用新型具有如下有益效果：

12、1、本實用新型中，通過電機一、雙向螺紋桿、箱體、滑動塊、滑槽、滑塊、立柱、鏈輪一、鏈輪二和電機二等結構之間的配合，能夠調節兩個立柱之間的距離，進而方便調節鏈條的的緊繃程度，對鏈條進行打磨，去除鏈條上的毛刺。

13、2、本實用新型中，通過風機、吸塵罩、吸氣管、過濾網、連接管、收集箱和固定柱等結構之間的配合，能夠對工作臺上端的粉塵進行吸收，防止粉塵對使用者的身心健康造成損害。

技術特征：

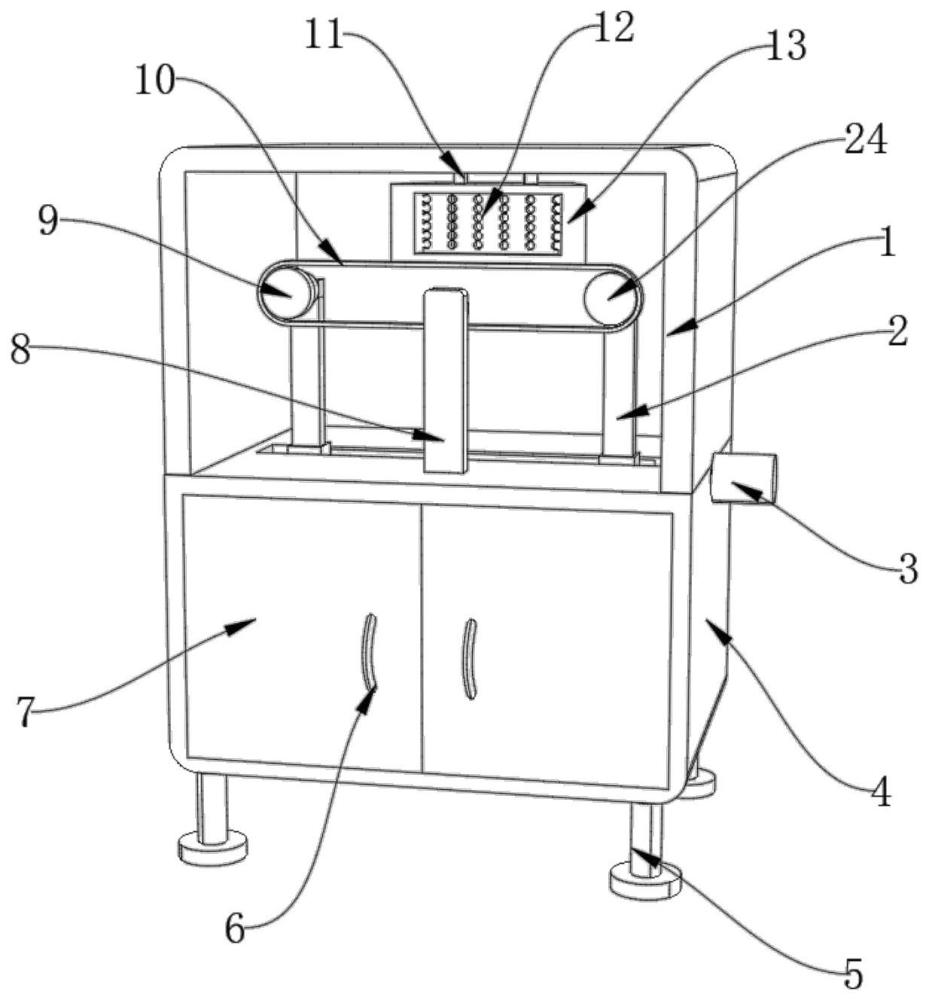

1.一種鏈條加工用打磨裝置，包括箱體(4)，其特征在于：所述箱體(4)的上部固定連接有固定架(1)，所述箱體(4)的右部固定連接有電機一(3)，所述電機一(3)的輸出端固定連接有雙向螺紋桿(18)，所述雙向螺紋桿(18)轉動連接在箱體(4)的內部，所述雙向螺紋桿(18)的外部螺紋連接有滑動塊(17)，所述滑動塊(17)的上部固定連接有立柱(2)，左側所述立柱(2)的前部固定連接有電機二(22)，所述電機二(22)的輸出端固定連接有鏈輪一(9)，右側所述立柱(2)的前部轉動連接有鏈輪二(24)，所述鏈輪一(9)和鏈輪二(24)的外部均嚙合連接有鏈條(10)，所述滑動塊(17)的后部固定連接有滑塊(21)，所述箱體(4)的內部開設有滑槽(23)，所述箱體(4)的上部前側固定連接有固定桿(8)，所述固定桿(8)的前部設置有打磨盤(19)，所述打磨盤(19)設置在立柱(2)的前側，所述箱體(4)的后部設置有清理組件。

2.根據權利要求1所述的一種鏈條加工用打磨裝置，其特征在于：所述清理組件包括吸塵罩(13)，所述吸塵罩(13)設置在固定架(1)的內部后側，所述吸塵罩(13)的內部設置有過濾網(12)，所述吸塵罩(13)的后部連通有吸氣管(14)，所述吸氣管(14)的下部連通有風機(15)，所述風機(15)的下部固定連通有連接管(20)，所述連接管(20)的下部連通有收集箱(16)，所述收集箱(16)固定連接在箱體(4)的后部。

3.根據權利要求1所述的一種鏈條加工用打磨裝置，其特征在于：所述箱體(4)的底部四角均固定連接有支撐腿(5)。

4.根據權利要求1所述的一種鏈條加工用打磨裝置，其特征在于：所述滑塊(21)滑動連接在滑槽(23)的內部。

5.根據權利要求2所述的一種鏈條加工用打磨裝置，其特征在于：所述立柱(2)滑動連接在箱體(4)的上部。

6.根據權利要求1所述的一種鏈條加工用打磨裝置，其特征在于：所述箱體(4)的前側鉸接有箱門(7)，所述箱門(7)的前部固定連接有拉把(6)。

7.根據權利要求2所述的一種鏈條加工用打磨裝置，其特征在于：所述吸塵罩(13)的上部兩側固定連接有固定柱(11)，所述固定柱(11)固定連接在固定架(1)的內頂部。

8.根據權利要求1所述的一種鏈條加工用打磨裝置，其特征在于：所述鏈輪一(9)和鏈輪二(24)均轉動連接在箱體(4)的上部。

技術總結
本技術涉及鏈條加工技術領域，公開了一種鏈條加工用打磨裝置，包括箱體，所述箱體的上部固定連接有固定架，所述箱體的右部固定連接有電機一，所述電機一的輸出端固定連接有雙向螺紋桿，所述雙向螺紋桿轉動連接在箱體的內部，所述雙向螺紋桿的外部螺紋連接有滑動塊，所述滑動塊的上部固定連接有立柱，所述左側立柱的前部固定連接有電機二，所述電機二的輸出端固定連接有鏈輪一，所述右側立柱的前部轉動連接有鏈輪二，所述鏈輪一和鏈輪二的外部均嚙合連接有鏈條，所述滑動塊的后部固定連接有滑塊。本技術中，能夠調節兩個立柱之間的距離，進而方便調節鏈條的的緊繃程度，對鏈條進行打磨，去除鏈條上的毛刺。

技術研發人員：吳新元,方利平,姜學祥,胡瑞祥
受保護的技術使用者：建德市機械鏈條有限公司
技術研發日：20240213
技術公布日：2025/4/28
