本技術涉及煉鋼中間包包壁施工輔助裝置，具體為一種煉鋼中間包包壁干式料固定支撐裝置。

背景技術：

1、中間包包壁采用干式料砌筑，具有良好的高溫性能，施工方便且易與永久層脫離，連續澆注時間長等優勢，是現階段中間包使用最廣泛的工作襯用耐火材料。隨著高純度潔凈鋼冶煉的發展，人們希望中間包干式料不污染鋼水，最好還具有一定潔凈鋼水的能力。目前較為通用的干式料材質為鎂質、鎂鈣質和鎂橄欖石質材料；中間包包壁干式料振動烘烤后，脫胎后由于干式料溫度降低產生急劇收縮，造成中間包包壁干式料與永久層脫離產生的縫隙較大，易產生中間包包壁塌落，中間包傾角較大此問題更加突出，由于中間包包型形狀及干式料烘烤后收縮等性質的影響，造成干式料施工完畢，在脫胎后出現裂縫，與永久層脫離縫隙大，造成中間包包壁干式料在線使用時出現塌包，或中間包在線澆注過程中從裂縫滲鋼鼓包等問題，嚴重影響到中間包砌筑質量和在線的安全周轉，特別是在中間包包壁傾角較大時此問題更為突出。

2、干式料施工脫胎后，不采取相應的固定和支撐防護，工作層易產生裂紋，在澆注過程中由于受到裂紋的擴展，鋼水滲入造成中間包包壁與永久層之間加鋼，中間包作為盛裝液態鋼水的容器，易出現漏包等安全風險，給在線使用帶來較大的安全隱患。

3、目前國內各鋼廠對中間包連續性生產、鋼水的凈化及鋼水滲漏要求越來越嚴格，中間包包壁干式料的質量穩定性，直接影響到各鋼廠的安全生產，對中間包包壁干式料采用固定支撐，穩定中間包上線使用穩定性和安全性都是非常有必要的。

技術實現思路

1、本實用新型的目的在于提供一種結構設計合理、操作便捷、加工制作成本低、可對中間包包壁干式料進行固定支撐，提高中間包包壁干式料使用安全性和使用壽命的煉鋼中間包包壁干式料固定支撐裝置。

2、本實用新型一種煉鋼中間包包壁干式料固定支撐裝置，包括第一支撐側板1和第二支撐側板，第一支撐側板和第二支撐側板之間固定安裝有第一支撐橫桿，第一支撐側板和第二支撐側板沿著第一支撐橫桿的中心線對稱設置。

3、設置的第一支撐側板、第二支撐側板，能夠與中間包包壁干式料接觸，可對中間包包壁干式料起到支撐的作用，位于第一支撐側板和第二支撐側板之間設置的第一支撐橫桿，能夠對中間包包壁干式料起到固定的作用，該裝置操作便捷、使用靈活，支撐固定效果良好；有效避免中間包包壁干式料施工完畢，在脫胎后出現裂縫，與永久層脫離縫隙大，進而出現鼓包的問題發生，進而提高中間包包壁干式料的使用壽命。

4、所述的第一支撐側板和第二支撐側板傾斜設置，第一支撐側板、第二支撐側板和第一支撐橫桿之間的夾角為140°-150°。

5、將第一支撐側板和第二支撐側板傾斜設置，作用在于使第一支撐側板和第二支撐側板能夠更好地與中間包包壁干式料表面更好地貼合，貼合更緊密，使第一支撐側板和第二支撐側板更好地起到支撐固定的作用；第一支撐側板、第二支撐側板和第一支撐橫桿之間的夾角為140°-150°，能夠根據中間包包壁干式料表面的傾斜程度，調整第一支撐側板、第二支撐側板與中間包包壁干式料之間的角度，能夠適應各種傾斜程度的中間包包壁干式料的支撐和固定，適用范圍廣泛。

6、所述的第一支撐側板和第二支撐側板之間固定安裝有第二支撐橫桿。

7、設置的第二支撐橫桿，可進一步加強第一支撐橫桿對第一支撐側板和第二支撐側板的固定支撐的作用，使得支撐固定更加地牢靠，提高整個裝置的穩定性，更加安全可靠。

8、所述的第一支撐側板和第二支撐側板貼合于中間包包壁干式料的表面設置；中間包包壁干式料的側壁設置有中包包壁永久層及包殼。

9、本實用新型有益效果：

10、1）設置的第一支撐側板、第二支撐側板，能夠與中間包包壁干式料接觸，可對中間包包壁干式料起到支撐的作用，位于第一支撐側板和第二支撐側板之間設置的第一支撐橫桿，能夠對中間包包壁干式料起到固定的作用，該裝置操作便捷、使用靈活，支撐固定效果良好；有效避免中間包包壁干式料施工完畢，在脫胎后出現裂縫，與永久層脫離縫隙大，進而出現鼓包的問題發生，進而提高中間包包壁干式料的使用壽命。

11、2）將第一支撐側板和第二支撐側板傾斜設置，作用在于使第一支撐側板和第二支撐側板能夠更好地與中間包包壁干式料表面更好地貼合，貼合更緊密，使第一支撐側板和第二支撐側板更好地起到支撐固定的作用；第一支撐側板、第二支撐側板和第一支撐橫桿之間的夾角為140°-150°，能夠根據中間包包壁干式料表面的傾斜程度，調整第一支撐側板、第二支撐側板與中間包包壁干式料之間的角度，能夠適應各種傾斜程度的中間包包壁干式料的支撐和固定，適用范圍廣泛。

12、3）設置的第二支撐橫桿，可進一步加強第一支撐橫桿對第一支撐側板和第二支撐側板的固定支撐的作用，使得支撐固定更加地牢靠，提高整個裝置的穩定性，更加安全可靠。

13、4）該裝置結構設計合理、操作便捷、加工制作成本低，易于加工，目前已投入使用中，使用效果良好，經濟環保，能夠提高中間包包壁干式料的使用壽命，值得大范圍推廣運用。

技術特征：

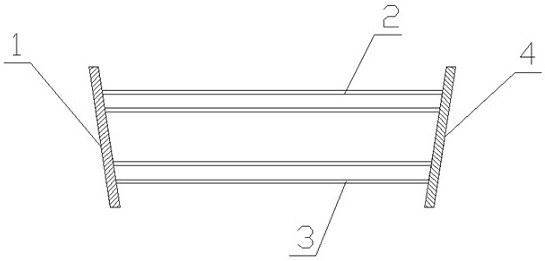

1.一種煉鋼中間包包壁干式料固定支撐裝置，其特征在于：包括第一支撐側板（1）和第二支撐側板（4），第一支撐側板（1）和第二支撐側板（4）之間固定安裝有第一支撐橫桿（2），第一支撐側板（1）和第二支撐側板（4）沿著第一支撐橫桿（2）的中心線對稱設置。

2.如權利要求1所述的一種煉鋼中間包包壁干式料固定支撐裝置，其特征在于：所述的第一支撐側板（1）和第二支撐側板（4）傾斜設置，第一支撐側板（1）、第二支撐側板（4）和第一支撐橫桿（2）之間的夾角為140°-150°。

3.如權利要求2所述的一種煉鋼中間包包壁干式料固定支撐裝置，其特征在于：所述的第一支撐側板（1）和第二支撐側板（4）之間固定安裝有第二支撐橫桿（3）。

4.如權利要求3所述的一種煉鋼中間包包壁干式料固定支撐裝置，其特征在于：所述的第一支撐側板（1）和第二支撐側板（4）貼合于中間包包壁干式料（6）的表面設置；中間包包壁干式料（6）的側壁設置有中包包壁永久層及包殼（5）。

技術總結
本技術一種煉鋼中間包包壁干式料固定支撐裝置，包括第一支撐側板和第二支撐側板，第一支撐側板和第二支撐側板之間固定安裝有第一支撐橫桿，第一支撐側板和第二支撐側板沿著第一支撐橫桿的中心線對稱設置。第一支撐側板和第二支撐側板傾斜設置，第一支撐側板、第二支撐側板和第一支撐橫桿之間的夾角為140°?150°。第一支撐側板和第二支撐側板之間固定安裝有第二支撐橫桿。第一支撐側板和第二支撐側板貼合于中間包包壁干式料的表面設置；中間包包壁干式料的側壁設置有中包包壁永久層及包殼。本技術有益效果：結構設計合理、操作便捷、加工制作成本低、可對中間包包壁干式料進行固定支撐，提高中間包包壁干式料使用安全性和使用壽命。
