本技術涉及硫酸鋅溶液凈化，具體是一種基于空化效應作用下的硫酸鋅溶液凈化裝置。

背景技術：

1、空化效應是指在液體中形成氣泡并隨后氣泡破裂的過程。在這個過程中，液體中的氣體溶解度會增加，形成氣泡，隨著壓力的降低或溫度的升高，氣泡會膨脹，最后破裂。這個過程可以發生在各種不同的液體中，如水、油、油漆等。

2、目前的硫酸鋅溶液想要凈化更好的話，得需要使硫酸鋅溶液經過三個階段的凈化裝置，以便提高凈化的效果，而在這些凈化的過程中往往需要加入不同成分的反應料，使得硫酸鋅溶液凈化更加徹底，但是在加入反應料時，往往是工人目測添加量進行添加，使得添加的反應料的量不能進行控制，過多過少都會影響硫酸鋅溶液凈化效果不佳。

技術實現思路

1、本實用新型的目的在于提供一種基于空化效應作用下的硫酸鋅溶液凈化裝置，旨在解決現有技術中的反應料不能根據硫酸鋅溶液容量進行配比，導致硫酸鋅溶液凈化效果不佳的問題。

2、為實現上述目的，本實用新型采用如下技術方案：所述一種基于空化效應作用下的硫酸鋅溶液凈化裝置，包括底板，底板的上方設有三個呈圓周陣列的形式間隔設置的凈化桶；

3、凈化桶包括一級桶、二級桶和三級桶，一級桶、二級桶和三級桶內均設有超聲波儀器，一級桶、二級桶和三級桶內均設有抽吸泵，一級桶內的抽吸泵的輸出口通過第一輸送管與二級桶的內部相互連通，二級桶內的抽吸泵的輸出口通過第二輸送管與三級桶的級內部相互連通；

4、底板上設有伺服旋轉驅動裝置，伺服旋轉驅動裝置的上端固定設有承載盤，伺服旋轉驅動裝置用以帶動承載盤轉動；

5、承載盤的頂部固定設有三個繞伺服旋轉驅動裝置圓周陣列間隔設置的反應料箱，三個反應料箱分布在承載盤與周側面交叉處，并且反應料箱的一側延伸至承載盤外部，反應料箱的槽底上開設有上下通透的漏孔，漏孔與分別與一級桶、二級桶和三級桶上下對應；

6、反應料箱的槽底內開設有沿承載盤徑向方向開口的收納槽，漏孔內設有上級漏料控制機構和下級漏料控制機構，收納槽與漏孔相互連通，收納槽內滑動設有移動塊，移動塊位于上級漏料控制機構和下級漏料控制機構之間，收納槽與漏孔大小相同，移動塊滑動設在收納槽內，反應料箱內設有驅動移動機構，驅動移動機構與移動塊固定連接，驅動移動機構用以帶動移動塊沿著收納槽移動，使得控制漏孔大小；

7、反應料箱的外側壁上開設有通透的觀測孔，觀測孔內設有玻璃窗，玻璃窗上設有刻度，玻璃窗能夠觀察移動塊與刻度相互照應。

8、優選的，上級漏料控制機構分別包括上級漏料阻擋件和上級驅動伸縮機構；

9、反應料箱的外側開設有兩個上下間隔且通透的插接孔；

10、上級漏料阻擋件滑動插接在插接孔內，上級驅動伸縮機構固定設在反應料箱遠離承載盤的一側，上級驅動伸縮機構與上級漏料阻擋件固定連接，上級驅動伸縮機構用于帶動上級漏料阻擋件沿著插接孔移動。

11、優選的，下級漏料控制機構包括下級漏料阻擋件和下級驅動伸縮機構；

12、下級漏料阻擋件滑動插接在插接孔內，下級驅動伸縮機構固定設在反應料箱遠離承載盤的一側，下級驅動伸縮機構與下級漏料阻擋件固定連接，下級驅動伸縮機構用于帶動下級漏料阻擋件沿著插接孔移動；

13、上級漏料阻擋件的底部與收納槽的內頂壁齊平，下級漏料阻擋件的頂部與收納槽的內底壁齊平，上級漏料阻擋件、下級漏料阻擋件、移動塊和反應料箱相互配合形成定量腔體。

14、優選的，上級驅動伸縮機構和下級驅動伸縮機構的活動桿端面均固定設有連接板，上級漏料阻擋件和下級漏料阻擋件均與連接板固定連接，上級驅動伸縮機構和下級驅動伸縮機構用于帶動上級漏料阻擋件和下級漏料阻擋件沿著插接孔移動。

15、優選的，反應料箱?的內部設有兩個間隔的腔室，兩個腔室均與收納槽連通；

16、驅動移動機構包括設在腔室內側壁上的第一驅動裝置和固定設在第一驅動裝置輸出軸上的第一絲杠，第一絲杠遠離第一驅動裝置的一端與腔室的內側壁轉動連接；

17、移動塊靠近第一絲杠的一側均固定設有固定桿，固定桿上開設有通透的螺紋孔，第一絲杠與螺紋孔螺紋連接，第一絲杠轉動時用以帶動固定桿沿著腔室移動，固定桿移動時用于帶動移動塊沿著收納槽移動。

18、優選的，凈化桶內固定設有支撐桿架，凈化桶均固定設在支撐桿架上，支撐桿架上固定設有沿上下方向延伸的支撐柱，支撐柱的頂部固定設有第五驅動裝置，第五驅動裝置的輸出軸上固定設有豎向設置的立板，立板的一側轉動設有第一傳動齒輪；

19、立板的另一側固定設有能夠驅動第一傳動齒輪轉動的第三驅動裝置；

20、凈化桶內設有倒置的u型桿，u型桿的一端與第一傳動齒輪固定連接，第一傳動齒輪轉動時能夠帶動u型桿在凈化桶內上下擺動。

21、優選的，凈化桶的頂部固定設有蓋板，蓋板上開設有上下通透的入料孔，入料孔的內側壁固定設有第四驅動裝置，第四驅動裝置的輸?shù)妮S上固定設有轉桿，轉桿上固定設有活動板，活動板與入料孔上下照應。

22、有益效果是：1.通過上級漏料控制機構和下級漏料控制機構能夠控制反應料箱7內的反應料加入，而當上級漏料阻擋件拔出反應料箱以及下級漏料阻擋件插入反應料箱內時，可阻擋反應料落入凈化桶2內，而上級漏料阻擋件插入反應料箱內以及下級漏料阻擋件拔出反應料箱時，則能夠時漏孔的反應料落入凈化桶內。

23、2.?通過驅動移動機構的移動能夠推動移動塊9沿著收納槽10移動，使得控制漏孔的大小，以便能夠根據需求添加一定量的反應料，以達到能夠根據容量配比進行添加，使得凈化最大化的目的。

24、3.在第五驅動裝置的作用下能夠帶動u型桿轉動，而u型桿在轉動的同時能夠通過第三驅動裝置帶動第一傳動齒輪轉動，使得帶動u型桿轉動，以便對溶液進行攪拌，提高凈化效果。

技術特征：

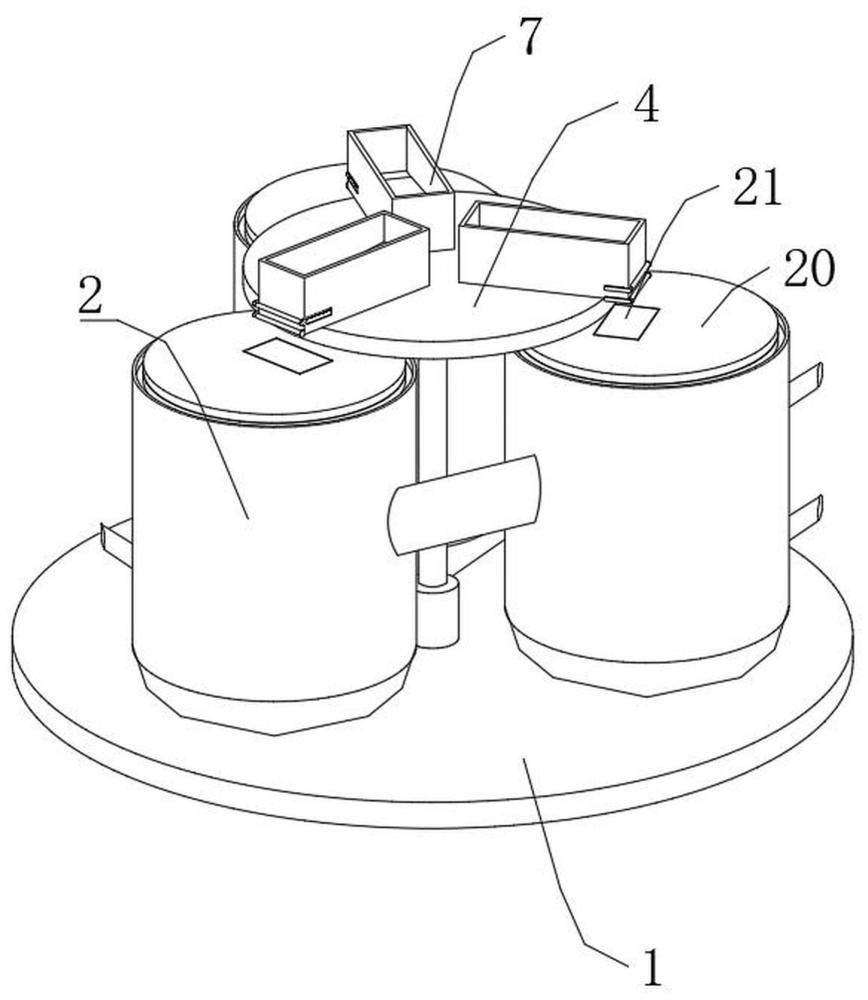

1.一種基于空化效應作用下的硫酸鋅溶液凈化裝置，其特征是，包括底板（1），底板（1）的上方設有三個呈圓周陣列的形式間隔設置的凈化桶（2）；

2.根據權利要求1所述的一種基于空化效應作用下的硫酸鋅溶液凈化裝置，其特征是，上級漏料控制機構分別包括上級漏料阻擋件（8）和上級驅動伸縮機構（801）；

3.根據權利要求2所述的一種基于空化效應作用下的硫酸鋅溶液凈化裝置，其特征是，下級漏料控制機構包括下級漏料阻擋件（29）和下級驅動伸縮機構（2901）；

4.根據權利要求2或3所述的一種基于空化效應作用下的硫酸鋅溶液凈化裝置，其特征是，上級驅動伸縮機構（801）和下級驅動伸縮機構（2901）的活動桿端面均固定設有連接板（15），上級漏料阻擋件（8）和下級漏料阻擋件（29）均與連接板（15）固定連接，上級驅動伸縮機構（801）和下級驅動伸縮機構（2901）用于帶動上級漏料阻擋件（8）和下級漏料阻擋件（29）沿著插接孔移動。

5.?根據權利要求1所述的一種基于空化效應作用下的硫酸鋅溶液凈化裝置，其特征是，反應料箱（7）?的內部設有兩個間隔的腔室（27），兩個腔室（27）均與收納槽（10）連通；

6.根據權利要求1所述的一種基于空化效應作用下的硫酸鋅溶液凈化裝置，其特征是，凈化桶（2）內固定設有支撐桿架（19），凈化桶（2）均固定設在支撐桿架（19）上，支撐桿架（19）上固定設有沿上下方向延伸的支撐柱，支撐柱的頂部固定設有第五驅動裝置，第五驅動裝置的輸出軸上固定設有豎向設置的立板（23），立板（23）的一側轉動設有第一傳動齒輪（24）；

7.根據權利要求1所述的一種基于空化效應作用下的硫酸鋅溶液凈化裝置，其特征是，凈化桶（2）的頂部固定設有蓋板（20），蓋板（20）上開設有上下通透的入料孔，入料孔的內側壁固定設有第四驅動裝置，第四驅動裝置的輸?shù)妮S上固定設有轉桿，轉桿上固定設有活動板（21），活動板（21）與入料孔上下照應。

技術總結
本技術提供一種基于空化效應作用下的硫酸鋅溶液凈化裝置，包括底板，底板的上方設有三個呈圓周陣列的形式間隔設置的凈化桶；凈化桶包括一級桶、二級桶和三級桶，一級桶、二級桶和三級桶內均設有超聲波儀器，一級桶、二級桶和三級桶內均設有抽吸泵，一級桶內的抽吸泵的輸出口通過第一輸送管與二級桶的內部相互連通；通過上級漏料控制機構和下級漏料控制機構能夠控制反應料箱內的反應料加入，而當上級漏料阻擋件拔出反應料箱以及下級漏料阻擋件插入反應料箱內時，可阻擋反應料落入凈化桶內，而上級漏料阻擋件插入反應料箱內以及下級漏料阻擋件拔出反應料箱時，則能夠時漏孔的反應料落入凈化桶內。
