本技術涉及金屬鑄件生產，具體為一種便于丸渣分離的金屬鑄件生產用履帶式拋丸機。

背景技術：

1、履帶式拋丸機是高強度耐磨橡履帶或錳鋼履帶裝載工件。它利用高速回轉的葉輪，將彈丸拋向室體內的工件上，達到清理的目的。它適合用于小型鑄件、鍛件、沖壓件、齒輪、彈簧等件的清砂、除銹、去除氧化皮和表面強化，特別適用于不怕碰撞的零件的清理及強化

2、目前的履帶式拋丸機在對進行拋丸時，金屬鑄件殘留的灰塵會粘附在鋼丸上，不易進行清理，而拋丸后的金屬鑄件表面殘留有毛刺和氧化皮碎屑等，不能直接加工使用。

3、因此，提出一種便于丸渣分離的金屬鑄件生產用履帶式拋丸機。

技術實現思路

1、本實用新型的目的在于提供一種便于丸渣分離的金屬鑄件生產用履帶式拋丸機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于丸渣分離的金屬鑄件生產用履帶式拋丸機，包括工作倉，所述工作倉頂面固定設置有通風口，所述通風口左端頂面固定設置有控制臺，所述工作倉底面固定設置有底座，所述工作倉正面設置有篩分機構，所述工作倉側面設置有調節機構；

3、所述工作倉內部設置有履帶，所述工作倉左右側面均設置有定位架；

4、所述篩分機構包括篩分部與驅動部；

5、所述調節機構包括密封部與調節部。

6、優選的，所述篩分部包括固定架，所述固定架背面與工作倉固定連接，所述固定架內部側面開設有放置槽，放置槽內設置有定位桿，所述定位桿上下兩端與放置槽內壁固定連接，所述工作倉內部設置有篩分板，所述定位桿貫穿篩分板兩端并于篩分板滑動連接。

7、優選的，所述驅動部包括驅動座，所述驅動座頂面與篩分板底面固定連接，所述驅動座底面開設有滑動槽，所述驅動座下方設置有滑動座，所述滑動座上端位于滑動槽內部并于滑動槽內壁滑動連接。

8、優選的，所述滑動槽內部設置有復位彈簧，所述復位彈簧下端套設在滑動座外側面，所述復位彈簧上下兩端分別與滑動槽內部頂面和滑動座固定連接。

9、優選的，所述滑動座底面固定設置有連接座，所述連接座下端鉸接設置有驅動桿，所述驅動桿下端左右側面固定設置有凸輪板，兩個所述凸輪板相遠離端固定設置有轉動桿。

10、優選的，右方所述轉動桿右端與固定架內部?jī)?nèi)壁軸承連接，左方所述轉動桿左端貫穿固定架并延伸至固定架左端，固定架左側面固定設置有電機，所述電機輸出軸與左方轉動桿固定連接。

11、優選的，所述密封部包括密封板，所述密封板左右兩端與定位架滑動連接，所述密封板背面固定設置有連接桿。

12、優選的，所述調節部包括滑動架，所述滑動架左右設置有兩個，兩個所述滑動架相靠近端與工作倉固定連接，所述滑動架內部開設有調節槽，調節槽內設置有滑動塊，所述滑動塊與調節槽內壁滑動連接，連接桿后端貫穿滑動塊并于滑動塊滑動連接，所述滑動塊下方設置有氣缸，所述氣缸與工作倉側面固定連接，所述氣缸輸出端與滑動塊固定連接。

13、與現有技術相比，本實用新型的有益效果是：該一種便于丸渣分離的金屬鑄件生產用履帶式拋丸機，

14、1)、通過凸輪板帶動驅動桿、連接座和滑動座進行豎直方向上的往復運動，進而帶動篩分板進行抖動，對篩分板上的金屬鑄件表面的殘?jiān)M(jìn)行篩分，方便裝置后續對金屬鑄件進行丸渣分離，同時，金屬鑄件丸渣分離結束后，落入篩分板上能夠?qū)饘勹T件進行二次分離，提高裝置對金屬鑄件的分離效果。

15、2)、通過連接桿帶動密封板進行同步運動，方便對密封板進行打開與密封，方便工作人員將金屬鑄件進行上料以及金屬鑄件在工作倉內工作時的密封性，避免金屬鑄件在分離過程中飛出，提高裝置的安全性。

技術特征：

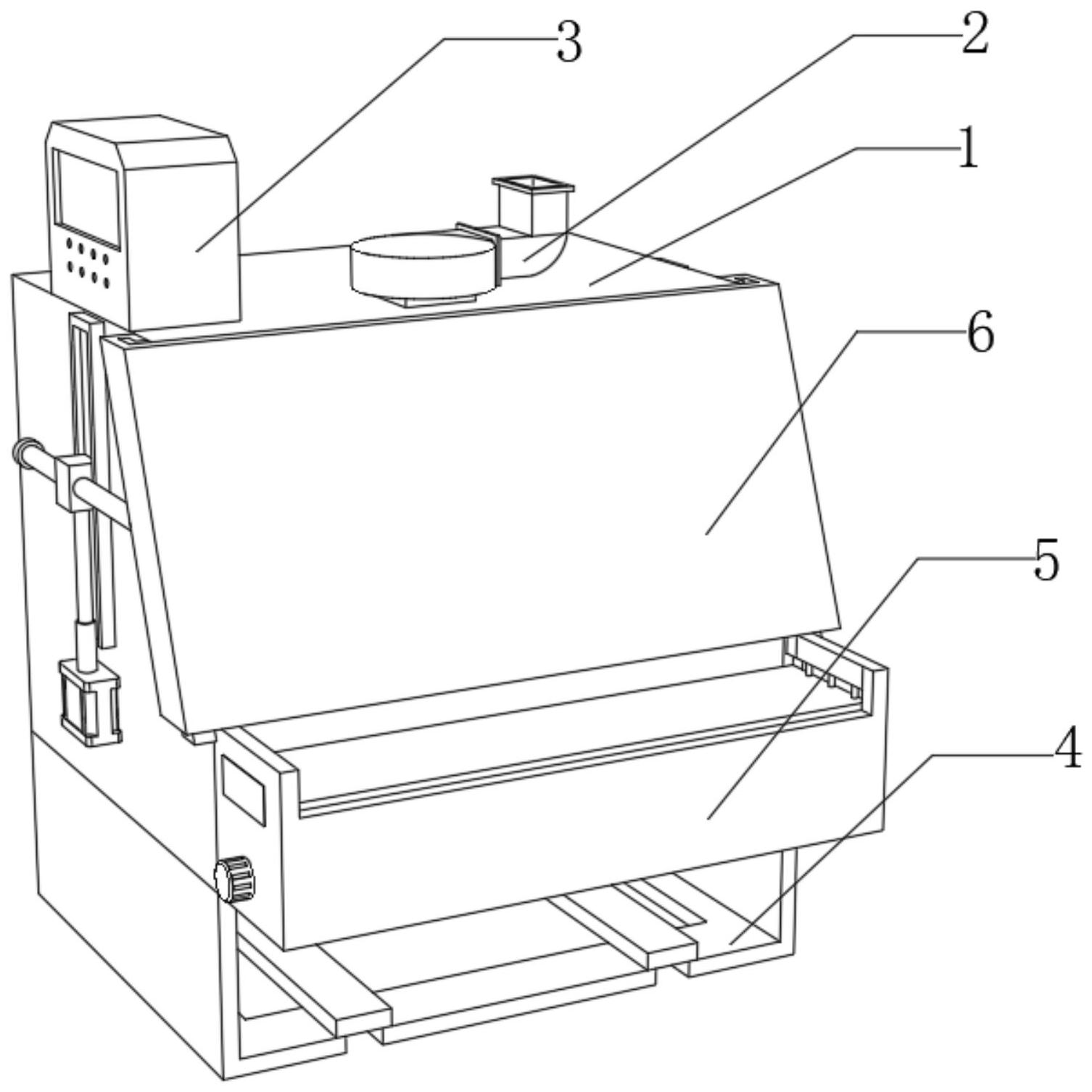

1.一種便于丸渣分離的金屬鑄件生產用履帶式拋丸機，包括工作倉(1)，其特征在于：所述工作倉(1)頂面固定設置有通風口(2)，所述通風口(2)左端頂面固定設置有控制臺(3)，所述工作倉(1)底面固定設置有底座(4)，所述工作倉(1)正面設置有篩分機構(5)，所述工作倉(1)側面設置有調節機構(6)；

2.根據權利要求1所述的一種便于丸渣分離的金屬鑄件生產用履帶式拋丸機，其特征在于：所述篩分部包括固定架(51)，所述固定架(51)背面與工作倉(1)固定連接，所述固定架(51)內部側面開設有放置槽，放置槽內設置有定位桿(52)，所述定位桿(52)上下兩端與放置槽內壁固定連接，所述工作倉(1)內部設置有篩分板(53)，所述定位桿(52)貫穿篩分板(53)兩端并于篩分板(53)滑動連接。

3.根據權利要求1所述的一種便于丸渣分離的金屬鑄件生產用履帶式拋丸機，其特征在于：所述驅動部包括驅動座(54)，所述驅動座(54)頂面與篩分板(53)底面固定連接，所述驅動座(54)底面開設有滑動槽，所述驅動座(54)下方設置有滑動座(55)，所述滑動座(55)上端位于滑動槽內部并于滑動槽內壁滑動連接。

4.根據權利要求3所述的一種便于丸渣分離的金屬鑄件生產用履帶式拋丸機，其特征在于：所述滑動槽內部設置有復位彈簧(56)，所述復位彈簧(56)下端套設在滑動座(55)外側面，所述復位彈簧(56)上下兩端分別與滑動槽內部頂面和滑動座(55)固定連接。

5.根據權利要求3所述的一種便于丸渣分離的金屬鑄件生產用履帶式拋丸機，其特征在于：所述滑動座(55)底面固定設置有連接座(57)，所述連接座(57)下端鉸接設置有驅動桿(58)，所述驅動桿(58)下端左右側面固定設置有凸輪板(59)，兩個所述凸輪板(59)相遠離端固定設置有轉動桿(510)。

6.根據權利要求5所述的一種便于丸渣分離的金屬鑄件生產用履帶式拋丸機，其特征在于：右方所述轉動桿(510)右端與固定架(51)內部?jī)?nèi)壁軸承連接，左方所述轉動桿(510)左端貫穿固定架(51)并延伸至固定架(51)左端，固定架(51)左側面固定設置有電機(511)，所述電機(511)輸出軸與左方轉動桿(510)固定連接。

7.根據權利要求1所述的一種便于丸渣分離的金屬鑄件生產用履帶式拋丸機，其特征在于：所述密封部包括密封板(61)，所述密封板(61)左右兩端與定位架(12)滑動連接，所述密封板(61)背面固定設置有連接桿(62)。

8.根據權利要求1所述的一種便于丸渣分離的金屬鑄件生產用履帶式拋丸機，其特征在于：所述調節部包括滑動架(63)，所述滑動架(63)左右設置有兩個，兩個所述滑動架(63)相靠近端與工作倉(1)固定連接，所述滑動架(63)內部開設有調節槽，調節槽內設置有滑動塊(64)，所述滑動塊(64)與調節槽內壁滑動連接，連接桿(62)后端貫穿滑動塊(64)并于滑動塊(64)滑動連接，所述滑動塊(64)下方設置有氣缸(65)，所述氣缸(65)與工作倉(1)側面固定連接，所述氣缸(65)輸出端與滑動塊(64)固定連接。

技術總結
本技術涉及金屬鑄件生產技術領域，且公開了一種便于丸渣分離的金屬鑄件生產用履帶式拋丸機，包括工作倉，工作倉頂面固定設置有通風口，通風口左端頂面固定設置有控制臺，工作倉底面固定設置有底座，工作倉正面設置有篩分機構，工作倉側面設置有調節機構，工作倉內部設置有履帶，工作倉左右側面均設置有定位架，篩分機構包括篩分部與驅動部，調節機構包括密封部與調節部，凸輪板帶動驅動桿、連接座和滑動座進行豎直方向上的往復運動，進而帶動篩分板進行抖動，對篩分板上的金屬鑄件表面的殘?jiān)M(jìn)行篩分，方便裝置后續對金屬鑄件進行丸渣分離，金屬鑄件丸渣分離結束后，落入篩分板上對金屬鑄件進行二次分離，提高裝置對金屬鑄件的分離效果。

技術研發人員：姚洪林
受保護的技術使用者：咸豐中僑精密鑄造科技有限公司
技術研發日：20240515
技術公布日：2025/4/28
