本技術涉及新能源電池，尤其涉及一種新能源電池型材用拋光一體化裝置。

背景技術：

1、目前，新能源電池作為一種環保、高效的能源儲存設備，得到了廣泛應用。而在新能源電池的制造過程中，電池型材的拋光是一個非常關鍵的環節，它直接影響電池的性能和壽命。

2、但是現有的新能源電池型材用拋光一體化裝置在使用過程中，固定效果欠佳，導致工作人員在對型材進行拋光時，容易出現脫落的情況，且無法對多種規格的型材夾持固定，適配性較低，降低了裝置的實用性。

技術實現思路

1、本實用新型的目的是解決現有技術中對型材進行拋光時，容易出現脫落的情況，且無法對多種規格的型材夾持固定，適配性較低的問題，而提出的一種新能源電池型材用拋光一體化裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種新能源電池型材用拋光一體化裝置，包括底座，所述底座的頂部固定連接有防護罩，所述防護罩的頂部設置有吸塵機構，所述防護罩內設置有移動機構，所述移動機構的底部設置有拋光機構，所述底座的頂部開設有限位槽，所述底座的底部設置有第一夾持機構與第二夾持機構，所述第一夾持機構與第二夾持機構結構相同，所述第一夾持機構包括兩個固定板，其中一個所述固定板的一側固定安裝有第一驅動電機，所述第一驅動電機的輸出端固定連接有雙向螺紋桿，所述雙向螺紋桿的光滑端與另一個固定板轉動連接，所述雙向螺紋桿的外表面套設有兩個移動板，兩個所述移動板活動貫穿于限位槽，兩個所述移動板的一側固定連接有兩個伸縮桿，兩個所述伸縮桿的外表面套設有兩個復位彈簧，兩個所述伸縮桿的一端固定連接有兩個夾板。

3、優選的，所述吸塵機構包括集塵箱，所述集塵箱安裝于防護罩的頂部，所述防護罩的頂部固定安裝有吸風機。

4、優選的，所述吸風機的輸出端固定連通有輸送管，所述輸送管遠離吸風機的一端與集塵箱的內部相連通，所述吸風機的輸入端固定連通有吸塵管，所述吸塵管遠離吸風機的一端貫穿防護罩。

5、優選的，所述移動機構包括固定桿，所述固定桿固定連接于防護罩內，所述固定桿的外表面套設有移動座。

6、優選的，所述防護罩的一側設置有壓缸，所述壓缸的輸出端固定連接有液壓桿，所述液壓桿一端活動貫穿于防護罩并與移動座固定連接。

7、優選的，所述拋光機構包括電動推桿，所述電動推桿固定安裝于移動座的頂部，所述電動推桿的伸縮端活動貫穿于移動座，所述電動推桿的底端固定連接有安裝板，所述安裝板的底部固定安裝有第二驅動電機，所述第二驅動電機的輸出端設置有拋光盤。

8、優選的，所述防護罩的前側鉸鏈連接有防護門，所述防護門上設置有可視窗。

9、與現有技術相比，本實用新型的優點和積極效果在于，

10、1、本實用新型中，通過將需要拋光的型材放置在底座的頂部，再啟動第一驅動電機，由于限位槽對移動板進行限位，使得雙向螺紋桿帶動兩個移動板相對移動，從而帶動兩個夾板相對移動，使得對型材的前后側面進行夾持固定，再在第二夾持機構的配合下，使得對型材的左右側面進行夾持固定，提高了對型材的夾持固定效果，避免工作人員在對型材進行拋光時，型材出現脫落的情況，可實現對不同規格鋁型材的夾持固定，同時在復位彈簧的彈力作用下，能夠起到緩沖的作用，避免夾持力度過大對型材造成損傷。

11、2、本實用新型中，通過設置有吸塵機構，由于型材在拋光過程中產生一定的粉塵，啟動吸風機，使得吸風機將防護罩內的粉塵經吸塵管吸出，再經輸送管輸送至集塵箱內，可以有效消除拋光產生的粉塵，減少工人的勞動力，再通過設置有防護門，起到防護的作用，設置有可視窗便于工作人員對拋光進行查看。

技術特征：

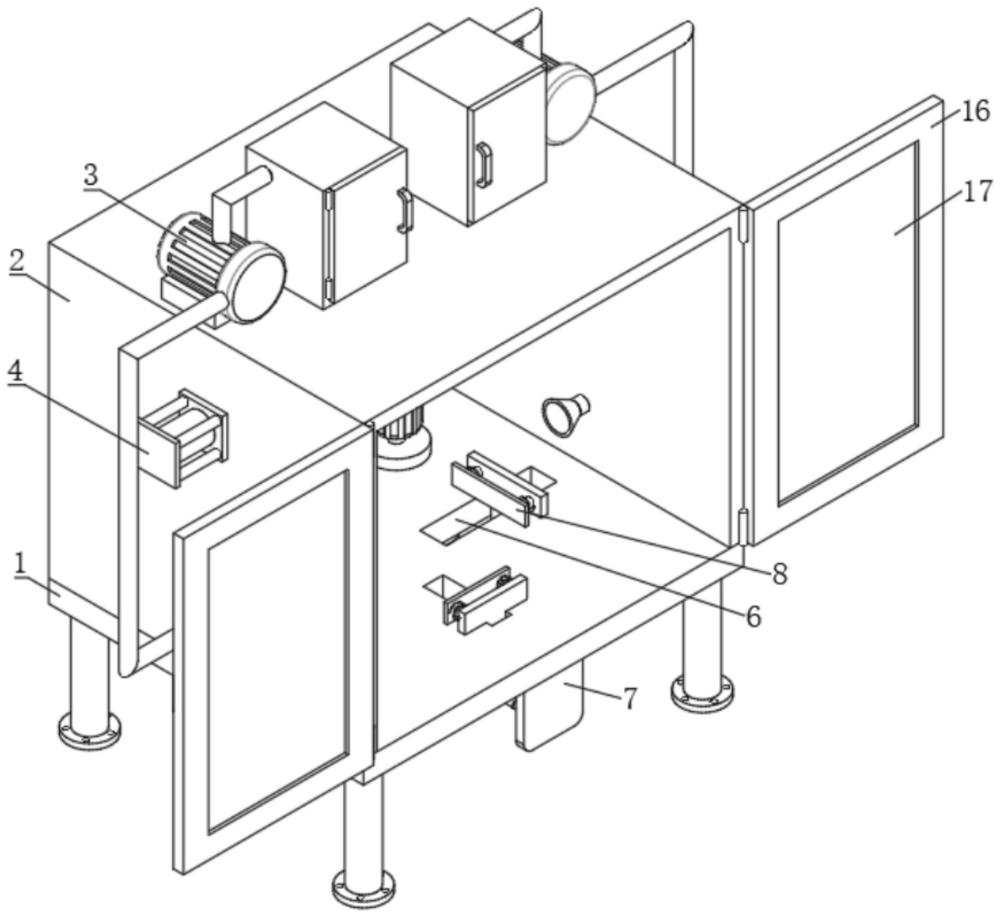

1.一種新能源電池型材用拋光一體化裝置，包括底座（1），其特征在于：所述底座（1）的頂部固定連接有防護罩（2），所述防護罩（2）的頂部設置有吸塵機構（3），所述防護罩（2）內設置有移動機構（4），所述移動機構（4）的底部設置有拋光機構（5），所述底座（1）的頂部開設有限位槽（6），所述底座（1）的底部設置有第一夾持機構（7）與第二夾持機構（8），所述第一夾持機構（7）與第二夾持機構（8）結構相同，所述第一夾持機構（7）包括兩個固定板（9），其中一個所述固定板（9）的一側固定安裝有第一驅動電機（10），所述第一驅動電機（10）的輸出端固定連接有雙向螺紋桿（11），所述雙向螺紋桿（11）的光滑端與另一個固定板（9）轉動連接，所述雙向螺紋桿（11）的外表面套設有兩個移動板（12），兩個所述移動板（12）活動貫穿于限位槽（6），兩個所述移動板（12）的一側固定連接有兩個伸縮桿（13），兩個所述伸縮桿（13）的外表面套設有兩個復位彈簧（14），兩個所述伸縮桿（13）的一端固定連接有兩個夾板（15）。

2.根據權利要求1所述的一種新能源電池型材用拋光一體化裝置，其特征在于：所述吸塵機構（3）包括集塵箱（301），所述集塵箱（301）安裝于防護罩（2）的頂部，所述防護罩（2）的頂部固定安裝有吸風機（302）。

3.根據權利要求2所述的一種新能源電池型材用拋光一體化裝置，其特征在于：所述吸風機（302）的輸出端固定連通有輸送管（303），所述輸送管（303）遠離吸風機（302）的一端與集塵箱（301）的內部相連通，所述吸風機（302）的輸入端固定連通有吸塵管（304），所述吸塵管（304）遠離吸風機（302）的一端貫穿防護罩（2）。

4.根據權利要求1所述的一種新能源電池型材用拋光一體化裝置，其特征在于：所述移動機構（4）包括固定桿（401），所述固定桿（401）固定連接于防護罩（2）內，所述固定桿（401）的外表面套設有移動座（402）。

5.根據權利要求4所述的一種新能源電池型材用拋光一體化裝置，其特征在于：所述防護罩（2）的一側設置有壓缸（403），所述壓缸（403）的輸出端固定連接有液壓桿（404），所述液壓桿（404）一端活動貫穿于防護罩（2）并與移動座（402）固定連接。

6.根據權利要求4所述的一種新能源電池型材用拋光一體化裝置，其特征在于：所述拋光機構（5）包括電動推桿（501），所述電動推桿（501）固定安裝于移動座（402）的頂部，所述電動推桿（501）的伸縮端活動貫穿于移動座（402），所述電動推桿（501）的底端固定連接有安裝板（502），所述安裝板（502）的底部固定安裝有第二驅動電機（503），所述第二驅動電機（503）的輸出端設置有拋光盤（504）。

7.根據權利要求1所述的一種新能源電池型材用拋光一體化裝置，其特征在于：所述防護罩（2）的前側鉸鏈連接有防護門（16），所述防護門（16）上設置有可視窗（17）。

技術總結
本技術提供一種新能源電池型材用拋光一體化裝置，涉及新能源電池技術領域，包括底座，所述底座的頂部固定連接有防護罩，所述防護罩的頂部設置有吸塵機構，所述防護罩內設置有移動機構，所述移動機構的底部設置有拋光機構，所述底座的頂部開設有限位槽。本技術中，啟動第一驅動電機，由于限位槽對移動板進行限位，使得雙向螺紋桿帶動兩個移動板相對移動，從而帶動兩個夾板相對移動，使得對型材的前后側面進行夾持固定，再在第二夾持機構的配合下，使得對型材的左右側面進行夾持固定，提高了對型材的夾持固定效果，避免工作人員在對型材進行拋光時，型材出現脫落的情況，可實現對不同規格鋁型材的夾持固定。

技術研發人員：杜益冕,陳雄,李景輝,徐繼軍,鄒國林
受保護的技術使用者：安徽富嘉益新能源科技有限公司
技術研發日：20240611
技術公布日：2025/4/24
