本技術涉及鑄造，具體涉及一種鑄造用混砂機。

背景技術：

1、鑄造是將液體金屬澆鑄到與零件形狀相適應的鑄造空腔中，待其冷卻凝固后，獲得具有一定形狀、尺寸和性能金屬零件毛坯的成型方法，是一種較為常用的金屬熱加工工藝，鑄造用的砂子可以根據礦物成分分為硅砂和非硅砂，混砂在鑄造中有著重要的意義，鑄造用的砂石往往包含多種成分，如基礎砂、粘結劑、水和其他添加劑，這些成分需要按照一定比例混合，并通過混砂設備攪拌均勻，以確保砂石的均勻性和一致性。

2、目前，在混砂時，不具有對混砂罐進行限位、導向的結構，混砂罐無法進行平穩、順暢的轉動，導致實用性不是很好，因此提出一種鑄造用混砂機，來便于對混砂罐進行限位、導向，使得混砂罐能夠進行平穩、順暢的轉動，提升混砂效果。

技術實現思路

1、針對現有技術中的問題，本實用新型提供了一種鑄造用混砂機，來便于對混砂罐進行限位、導向，使得混砂罐能夠進行平穩、順暢的轉動，提升混砂效果。

2、本實用新型解決其技術問題所采用的技術方案是一種鑄造用混砂機，包括底座和混砂罐和限位組件，所述底座的上端設有混砂罐，所述混砂罐外側的兩端均設有限位組件，所述限位組件包括內限位環、外限位環和滾柱；

3、所述內限位環設置于混砂罐外側的兩端，所述內限位環的外側設有外限位環，所述滾柱設于外限位環與內限位環之間。

4、通過采用上述技術方案，人員打開投料口外側的端塞，將待混合的砂料投入至混砂罐中，步進電機能夠驅使混砂罐進行轉動，當混輥轉動時，其兩端的內限位環隨之產生轉動；

5、通過滾柱，本新型中使用的滾柱為圓柱形部件，可以在內限位環和外限位環兩阻限位環之間起到支撐和傳動的作用，使得內限位環能夠沿著外限位環的軌跡進行轉動；

6、滾柱還可以起到減少摩擦和磨損的作用，提高混砂設備的效率和壽命。

7、具體的，所述混砂罐的兩端分別連接有一號連接桿和二號連接桿，所述底座的頂部位于混砂罐的一側安裝有支撐板，所述二號連接桿通過軸承與支撐板連接。

8、通過采用上述技術方案，通過一號連接桿、二號連接桿和軸承的配合，混砂罐能夠進行順暢的轉動。

9、具體的，所述限位組件還包括托塊，所述托塊設于所述外限位環的底部，所述托塊的底部與底座的頂部連接。

10、通過采用上述技術方案，托塊能夠?qū)⑼庀尬画h(huán)與底座緊固連接，增強了外限位環的穩固性。

11、具體的，所述混砂罐的頂部通過開設投料口設有端塞。

12、通過采用上述技術方案，投料口便于人員將待混合的砂石投入混砂罐，端塞能夠?qū)ν读峡谶M(jìn)行封堵。

13、具體的，所述混砂罐的一側設置有步進電機，所述步進電機的輸出端與一號連接桿連接。

14、具體的，所述步進電機的底部通過安裝座與底座連接。

15、本實用新型的有益效果：

16、(1)本實用新型所述的一種鑄造用混砂機，步進電機能夠驅使混砂罐進行轉動，當混砂罐轉動時，其兩端的內限位環隨之產生轉動，通過滾柱，本新型中使用的滾柱為圓柱形部件，可以在內限位環和外限位環兩阻限位環之間起到支撐和傳動的作用，使得內限位環能夠沿著外限位環的軌跡進行轉動，達到對混砂罐進行限位、導向的目的，使得混砂罐能夠進行平穩、順暢的轉動。

17、(2)本實用新型所述的一種鑄造用混砂機，滾柱還可以起到減少摩擦和磨損的作用，提高混砂設備的效率和壽命。

技術特征：

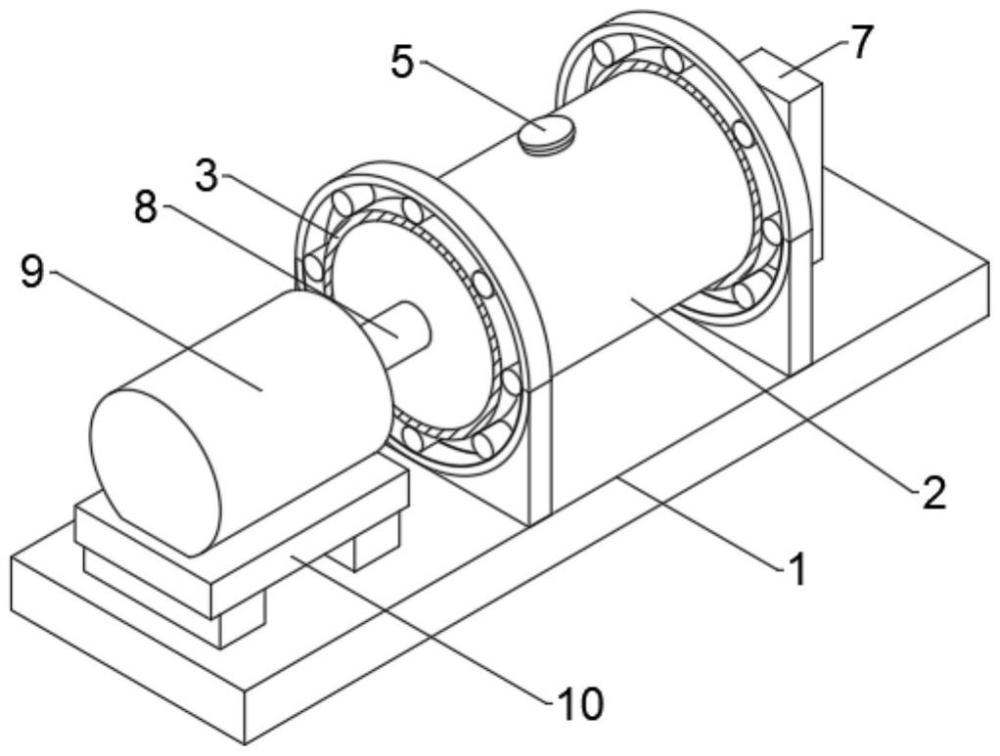

1.一種鑄造用混砂機，其特征在于，包括底座(1)和混砂罐(2)和限位組件(3)，所述底座(1)的上端設有混砂罐(2)，所述混砂罐(2)外側的兩端均設有限位組件(3)，所述限位組件(3)包括內限位環(301)、外限位環(302)和滾柱(303)；

2.根據權利要求1所述的一種鑄造用混砂機，其特征在于，所述混砂罐(2)的兩端分別連接有一號連接桿(8)和二號連接桿(11)，所述底座(1)的頂部位于混砂罐(2)的一側安裝有支撐板(7)，所述二號連接桿(11)通過軸承(6)與支撐板(7)連接。

3.根據權利要求1所述的一種鑄造用混砂機，其特征在于，所述限位組件(3)還包括托塊(304)，所述托塊(304)設于所述外限位環(302)的底部，所述托塊(304)的底部與底座(1)的頂部連接。

4.根據權利要求1所述的一種鑄造用混砂機，其特征在于，所述混砂罐(2)的頂部通過開設投料口(4)設有端塞(5)。

5.根據權利要求1所述的一種鑄造用混砂機，其特征在于，所述混砂罐(2)的一側設置有步進電機(9)，所述步進電機(9)的輸出端與一號連接桿(8)連接。

6.根據權利要求5所述的一種鑄造用混砂機，其特征在于，所述步進電機(9)的底部通過安裝座(10)與底座(1)連接。

技術總結
本技術涉及鑄造技術領域，具體的說是一種鑄造用混砂機，包括底座和混砂罐和限位組件，所述底座的上端設有混砂罐，所述混砂罐外側的兩端均設有限位組件，所述限位組件包括內限位環、外限位環和滾柱，所述內限位環設置于混砂罐外側的兩端，所述內限位環的外側設有外限位環，所述滾柱設于外限位環與內限位環之間；本技術具有對混砂罐進行限位、導向，能夠驅使混砂罐能夠進行平穩、順暢的轉動，進行有效的提升混砂效果。
