本技術涉及機械加工，具體為一種用于大型軸類零件磨削加工的托架潤滑裝置。

背景技術：

1、現有的大型軸類零件磨削加工的托架潤滑需要操作員手動往桿身外圓與托架支撐點處加油以起到潤滑作用，該操作使得操作人員勞動強度大，加工方式工作效率低，存在質量、設備及安全等眾多事故隱患。因此，本領域技術人員提供了一種用于大型軸類零件磨削加工的托架潤滑裝置，以解決上述背景技術中提出的問題。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種用于大型軸類零件磨削加工的托架潤滑裝置，以解決上述背景技術中提出的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種用于大型軸類零件磨削加工的托架潤滑裝置，包括磨床托架，所述磨床托架上設置有固定支架，所述固定支架的上側設置有調節支架，所述調節支架臨近固定支架的一端安裝有螺柱，所述螺柱貫穿固定支架，所述螺柱的下端連接有螺母，所述調節支架遠離固定支架的一端由上至下的插接有定時滴油設備。

5、優選的，所述磨床托架上安裝有限位架，所述限位架內開設有限位槽，所述限位槽內設置有螺桿。

6、優選的，所述限位架的一端安裝有電機，所述電機與螺桿驅動連接，所述限位槽的一側開設有卡槽，所述固定支架上開設有通槽，所述通槽內安裝有彈性卡板，所述彈性卡板的底端通過卡槽與限位架滑動卡接，進而可對從固定支架進行滑動定位，避免固定支架重心不穩發生傾倒的問題。

7、優選的，所述固定支架的底部安裝有半螺紋套，所述半螺紋套與螺桿嚙合接觸，當電機帶動螺桿轉動，螺桿轉動帶動固定支架進行移動，從而可使調節支架上的定時滴油設備活動范圍更廣。

8、優選的，所述半螺紋套的兩側設置有限位塊，所述限位塊的內壁與限位架的外側壁貼合接觸。

9、(三)有益效果

10、與現有技術相比，本實用新型提供了一種用于大型軸類零件磨削加工的托架潤滑裝置，具備以下有益效果：

11、通過設計，所述磨床托架潤滑裝置包括固定支架、調節支架、定時滴油設備，通過調節支架控制用于加工不同大小外圓的活塞桿，來保證所述長軸類零件的磨削的精度要求，方便了大型軸類零件時的磨削的加工作業，有效地減輕了操作者的體力勞動，提高了加工效率及產品質量，消除了事故隱患。

技術特征：

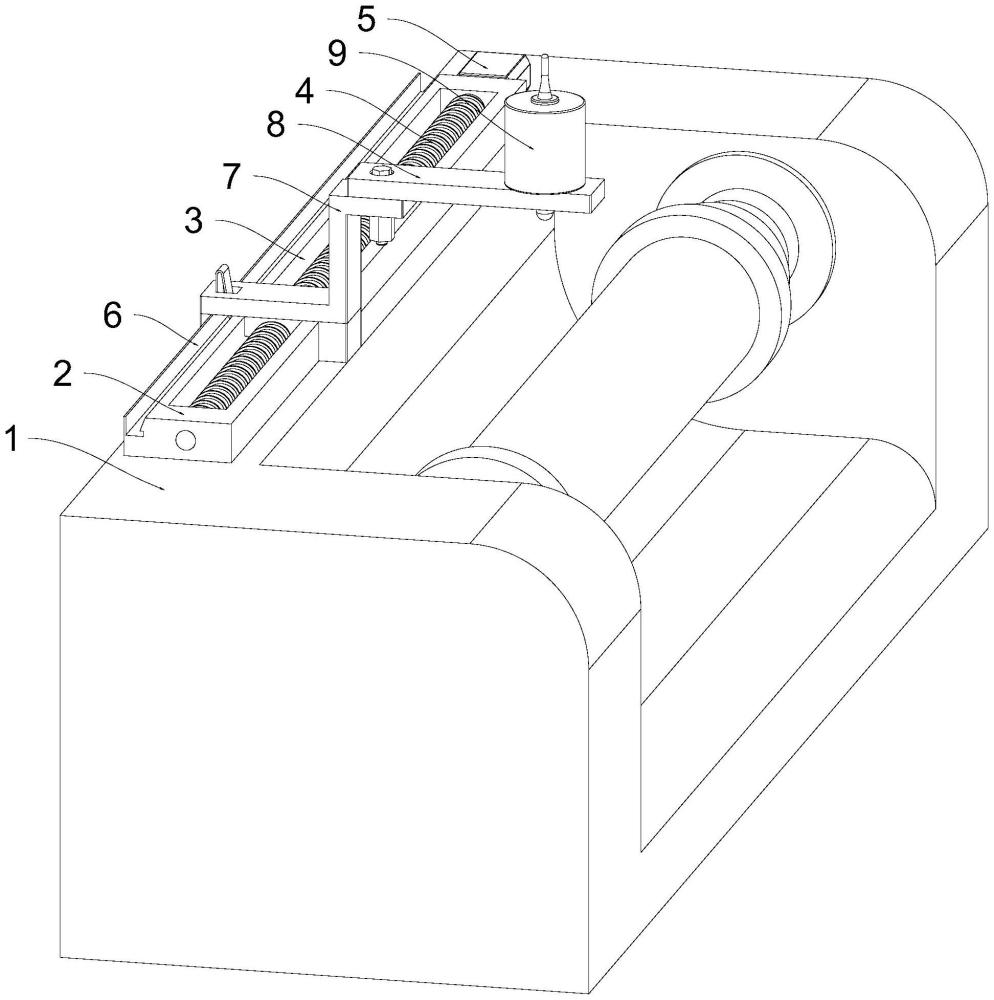

1.一種用于大型軸類零件磨削加工的托架潤滑裝置，包括磨床托架(1)，其特征在于：所述磨床托架(1)上設置有固定支架(7)，所述固定支架(7)的上側設置有調節支架(8)，所述調節支架(8)臨近固定支架(7)的一端安裝有螺柱(10)，所述螺柱(10)貫穿固定支架(7)，所述螺柱(10)的下端連接有螺母(11)，所述調節支架(8)遠離固定支架(7)的一端由上至下的插接有定時滴油設備(9)。

2.根據權利要求1所述的一種用于大型軸類零件磨削加工的托架潤滑裝置，其特征在于：所述磨床托架(1)上安裝有限位架(2)，所述限位架(2)內開設有限位槽(3)，所述限位槽(3)內設置有螺桿(4)。

3.根據權利要求2所述的一種用于大型軸類零件磨削加工的托架潤滑裝置，其特征在于：所述限位架(2)的一端安裝有電機(5)，所述電機(5)與螺桿(4)驅動連接，所述限位槽(3)的一側開設有卡槽(6)。

4.根據權利要求2所述的一種用于大型軸類零件磨削加工的托架潤滑裝置，其特征在于：所述固定支架(7)上開設有通槽(12)，所述通槽(12)內安裝有彈性卡板(13)，所述彈性卡板(13)的底端通過卡槽(6)與限位架(2)滑動卡接。

5.根據權利要求2所述的一種用于大型軸類零件磨削加工的托架潤滑裝置，其特征在于：所述固定支架(7)的底部安裝有半螺紋套(15)，所述半螺紋套(15)與螺桿(4)嚙合接觸。

6.根據權利要求5所述的一種用于大型軸類零件磨削加工的托架潤滑裝置，其特征在于：所述半螺紋套(15)的兩側設置有限位塊(14)，所述限位塊(14)的內壁與限位架(2)的外側壁貼合接觸。

技術總結
本技術涉及機械加工技術領域，且公開了一種用于大型軸類零件磨削加工的托架潤滑裝置，包括磨床托架，所述磨床托架上設置有固定支架，所述固定支架的上側設置有調節支架，所述調節支架臨近固定支架的一端安裝有螺柱，所述螺柱貫穿固定支架，所述螺柱的下端連接有螺母，所述調節支架遠離固定支架的一端由上至下的插接有定時滴油設備。通過設計，所述磨床托架潤滑裝置包括固定支架、調節支架、定時滴油設備，通過調節支架控制用于加工不同大小外圓的活塞桿，來保證所述長軸類零件的磨削的精度要求，方便了大型軸類零件時的磨削的加工作業，有效地減輕了操作者的體力勞動，提高了加工效率及產品質量，消除了事故隱患。

技術研發人員：徐進,李亮,陳琦
受保護的技術使用者：上海中船三井造船柴油機有限公司
技術研發日：20240627
技術公布日：2025/4/28
