本發明涉及濕法冶金，具體涉及一種環保無氰浸金藥劑及其提取電子廢棄物中金的工藝。

背景技術：

1、黃金天然不是貨幣，但貨幣天然是黃金，黃金作為一種貴金屬，具有調節國家經濟問題的效能。由此可見，黃金的儲備量對于國家經濟的穩定起著壓艙石的作用。近年來，隨著黃金的避險功能和變現、保值增值特性增強，黃金的價值越發明顯。

2、電子廢棄物中富含大量的貴金屬，例如金、銀、鈀等貴金屬。電子廢棄物中金的含量高于礦石資源。據統計，在生產相同質量的黃金的情況下，通過提取電子廢棄物中金的工藝成本僅為傳統采冶成本的1/7。值得一提，全世界對黃金消費量的1/10可以通過提取電子廢棄物中金來滿足。據估算，中國的電子廢棄物處理企業回收1噸電子廢棄物中金屬的最終利潤約為1.56×105~1.75×105元。電子廢棄物的經濟價值不可估量。

3、但是，現有提取黃金的工藝往往采用氰化提金工藝。由于氰化物是一種劇毒化學品，使用過程中存在安全不確定性，因此氰化提金工藝在處理電子廢棄物時，在考慮經濟可行性的基礎上，需要兼顧環境和社會等因素。例如，與偏遠地區采礦冶金作業環境不同，為了降低運輸成本，電子廢棄物處理企業通常建在城市郊區。絕大部分國家，城市地區使用氰化物是被禁止的。

4、目前，多種不使用氰化物提金的工藝主要有硫代硫酸鹽法、鹵素法、硫脲法、甘氨酸法、石硫合劑法等。在實現環保無氰化物的同時，尚存在一定局限性。

5、現有技術中，公開號為cn119307734a的專利中提供了一種環保浸金劑及其應用方法，該環保浸金劑由鹵酸鹽、硫代硫酸鹽和強化劑混合而成，環保浸金劑的應用方法包括以下步驟：將金礦進行破碎磨礦，調整礦漿濃度為30％-50％，然后加入0.2wt％-5wt％的所述浸金劑，調節礦漿ph為6-12，常溫常壓下攪拌浸出8-36小時。該發明提供的環保浸金劑由常見的化學試劑混合而成方法簡單、金浸出率高、試劑穩定性高、可在中性至堿性條件下實現金的浸出。但是該方法在浸金過程中，若原料中大量雜質金屬，在與硫代硫酸鹽分解后的副產物發生一系列復雜的反應，會對金的浸出產生干擾。公開號為cn110484724a的專利中提供了一種基于離子液體的浸金劑及浸金方法，該基于離子液體的浸金劑是由1-甲基-3-(4-二乙酰氧基碘苯甲基)咪唑四氟硼酸鹽、離子液體和水按照物質的量比1:1-20:20-140的比例混合制成，所述的離子液體為含鹵素陰離子或雙腈胺根離子的離子液體。該發明提供了一種基于離子液體的浸金方法，所述浸金方法包括：1)制備所述的基于離子液體的浸金劑；2)將含有貴金屬的樣品加入步驟1)得到的浸金劑中，充分攪拌使貴金屬浸出，該方法在浸金過程中，同樣會與其他雜質金屬發生反應，無法實現對金的選擇性浸出。

技術實現思路

1、鑒于背景技術中存在的技術問題，本申請提供了一種環保無氰浸金藥劑及其提取電子廢棄物中金的工藝，旨在解決現有浸金藥劑無法對電子廢物中的金進行選擇性浸出的問題。

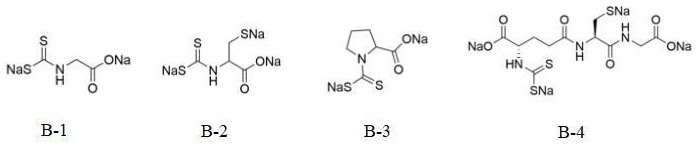

2、第一方面，本申請提供了一種環保無氰浸金藥劑，所述環保無氰浸金藥劑包括b-1、b-2、b-3、b-4中的至少一種，所述b-1的結構式為

3、；所述b-2的結構式為；所述b-3的結構式為；所述b-4的結構式為。

4、本申請實施例的技術方案中，通過設計環保無氰浸金藥劑，以無毒可再生的生物質資源為原料，通過一些列衍生化手段對其進行分子結構層面的優化，引入特定的功能化分子基團，制備出一系列環保無氰浸金藥劑。解決現有無氰化物浸出藥劑難以對電子廢棄物中金進行選擇性浸出這一問題。

5、第二方面，本申請提供了一種環保無氰浸金藥劑提取電子廢棄物中金的工藝，包括如下步驟：

6、s1.將電子廢棄物進行細磨；

7、s2.向所述細磨后樣品中加水，攪拌，得到預設濃度的礦漿；

8、s3.向所述礦漿中加入所述環保無氰浸金藥劑，再調節礦漿的ph值，攪拌，獲得含金貴液及固體殘余物。

9、本申請實施例的技術方案中，通過制備的浸金藥劑設計一種提取電子廢棄物中金的工藝，采用上述制備的浸金藥劑來提取電子廢棄物中金，該浸金工藝流程簡單，便于操作，符合現有企業原有設施，不需要額外投入設備升級費用。

10、在一些實施例中，步驟s1中，所述電子廢棄物包括廢棄電路板、集成芯片和廢棄電極中的至少一種。

11、該實施例中，制備的浸金藥劑可以對廢棄電路板、集成芯片和廢棄電極這類含有混合型金屬的電子廢棄物中的金進行選擇性的浸出。

12、在一些實施例中，步驟s1中，所述細磨的細度為小于100目含量為88.0~92.0%。

13、該實施例中，將電子廢棄物進行細磨至特定的細度，方便后續浸金。

14、在一些實施例中，步驟s2中，所述礦漿的質量濃度為20%~30%；所述礦漿中環保無氰浸金藥劑的質量濃度為20~60g/l。

15、該實施例中，通過在特定濃度的礦漿中加入一定量的浸金藥劑，使得對礦漿中的金有比較好的浸出效果。

16、在一些實施例中，步驟s3中，所述調節礦漿的ph值的方式為加入ph值調節劑；所述ph值調節劑為氫氧化鈉；所述ph值調節為8~14。

17、該實施例中，通過將浸金體系的ph值調節為堿性，藥劑官能團的活化位點被釋放，實現與金離子高效螯合。

18、在一些實施例中，步驟s3中，所述攪拌的溫度為25~60℃；所述攪拌的時間為7~8h。

19、該實施例中，通過將浸金體系在特定溫度下攪拌一定時間，可以使藥劑充分與金反應，得到較高的金浸出率。

20、上述說明僅是本申請技術方案的概述，為了能夠更清楚了解本申請的技術手段，而可依照說明書的內容予以實施，并且為了讓本申請的上述和其它目的、特征和優點能夠更明顯易懂，以下特舉本申請的具體實施方式。

技術特征：

1.一種環保無氰浸金藥劑，其特征在于，所述環保無氰浸金藥劑包括b-1、b-2、b-3、b-4中的至少一種，所述b-1的結構式為

2.一種環保無氰浸金藥劑提取電子廢棄物中金的工藝，采用權利要求1所述的環保無氰浸金藥劑進行浸金，其特征在于，包括如下步驟：

3.根據權利要求2所述的環保無氰浸金藥劑提取電子廢棄物中金的工藝，其特征在于，步驟s1中，所述電子廢棄物包括廢棄電路板、集成芯片和廢棄電極中的至少一種。

4.根據權利要求2所述的環保無氰浸金藥劑提取電子廢棄物中金的工藝，其特征在于，步驟s1中，所述細磨的細度為小于100目含量為88.0~92.0%。

5.根據權利要求2所述的環保無氰浸金藥劑提取電子廢棄物中金的工藝，其特征在于，步驟s2中，所述礦漿的質量濃度為20%~30%。

6.根據權利要求2所述的環保無氰浸金藥劑提取電子廢棄物中金的工藝，其特征在于，步驟s3中，所述礦漿中環保無氰浸金藥劑的質量濃度為20~60g/l。

7.根據權利要求2所述的環保無氰浸金藥劑提取電子廢棄物中金的工藝，其特征在于，步驟s3中，所述調節礦漿的ph值的方式為添加ph值調節劑；所述ph值調節劑為氫氧化鈉。

8.根據權利要求2所述的環保無氰浸金藥劑提取電子廢棄物中金的工藝，其特征在于，步驟s3中，所述ph值調節為8~14。

9.根據權利要求2所述的環保無氰浸金藥劑提取電子廢棄物中金的工藝，其特征在于，步驟s3中，所述攪拌的溫度為25~60℃。

10.根據權利要求2所述的環保無氰浸金藥劑提取電子廢棄物中金的工藝，其特征在于，步驟s3中，所述攪拌的時間為7~8h。

技術總結
本申請提供了一種環保無氰浸金藥劑及其提取電子廢棄物中金的工藝，屬于濕法冶金技術領域。本發明通過設計環保無氰浸金藥劑，以無毒可再生的生物質資源為原料，通過一些列衍生化手段對其進行分子結構層面的優化，引入特定的功能化分子基團，制備出一系列環保無氰浸金藥劑，以解決現有無氰化物浸出藥劑難以處理電子廢棄物這一癥結。在滿足技術可行的前提下，最大程度的實現經濟與環境的平衡，且該浸金工藝流程簡單，便于操作，符合現有企業原有設施，不需要額外投入設備升級費用。

技術研發人員：郝福來,張晏銘,張磊,張世鏢,王秀美
受保護的技術使用者：長春黃金研究院有限公司
技術研發日：
技術公布日：2025/4/28
