本技術涉及酸洗風干，具體為一種用于精密鑄造的鑄件酸洗清洗裝置。

背景技術：

1、酸洗清洗裝置，顧名思義，就是運用酸性溶液進行清洗的專用設備，它通常被用于去除金屬表面的氧化層、銹蝕層和其他雜質，使金屬表面恢復光潔，同時提高金屬的防腐性能。

2、但目前現有的裝置還是有不足之處的，例如目前現有的裝置對酸洗后的鑄件并不能進行風干，如此酸洗后的鑄件需要長時間的晾干，可能會導致鑄件的堆積碰撞，對鑄件的表面造成影響。

技術實現思路

1、本實用新型的目的在于提供了一種用于精密鑄造的鑄件酸洗清洗裝置，達到解決上述背景技術中提出的問題。

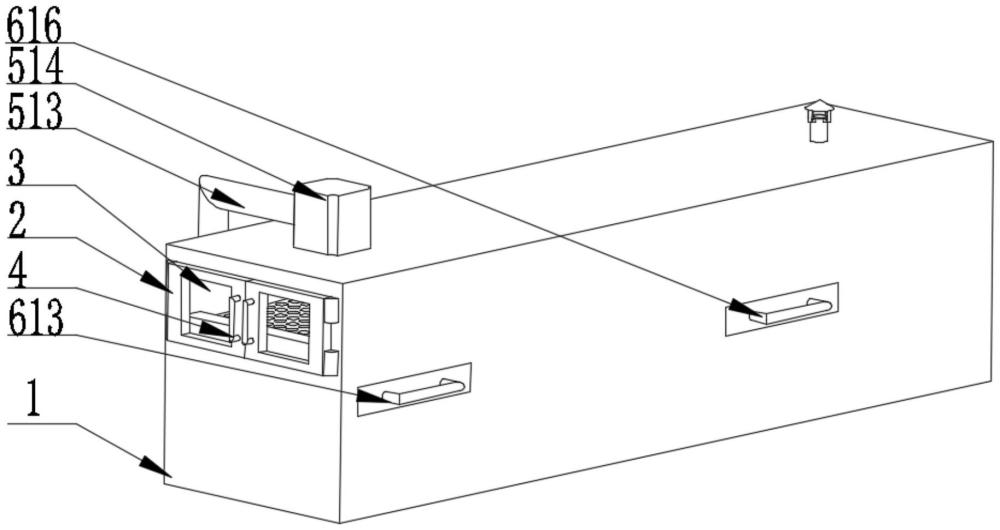

2、為實現上述目的，本實用新型提供如下技術方案：一種用于精密鑄造的鑄件酸洗清洗裝置，包括：機體，所述機體的一側開設有放入口，所述機體的另一側開設有拿出口，所述機體的正面開設有活動口一，所述機體的正面開設有活動口二，所述機體的背面開設有連接孔；活動門，設置在機體的一側，所述活動門的一側開設有固定槽；透明觀察板，設置在活動門的固定槽內；把手一，設置在活動門的一側；酸洗機構，設置在機體的內部；廢渣收集機構，設置在機體的內部；風干機構，設置在機體的內部。

3、優選的，所述機體的一側通過合頁與活動門鉸接連接，所述透明觀察板的外壁與固定槽的內壁固定連接，所述活動門的一側與把手一固定連接，所述機體的另一側通過合頁與另一個活動門鉸接連接。

4、優選的，所述酸洗機構包括有：輥輪，設置在機體的內部；所述輥輪的一端與機體的內壁轉動連接，所述輥輪的外壁轉動連接有輸送履帶。

5、優選的，所述酸洗機構包括有：吸液管，設置在機體的背面；所述吸液管一端的外壁與連接孔的內壁固定連接，所述吸液管的另一端固定連接有抽液機，所述抽液機的底部固定連接有輸送管，所述輸送管的底部固定連接有噴淋機，所述噴淋機的底部固定連接有噴頭，通過該酸洗機構可以很好的達到對鑄件酸洗的效果。

6、優選的，所述廢渣收集機構包括有：隔板一，設置在機體的內部；收集盒一，設置在機體開設的活動口一內，所述收集盒一的內壁底部開設有過濾孔一；所述隔板一的外壁與機體的內壁固定連接，所述收集盒一的外壁與活動口一滑動連接，所述收集盒一的一側固定連接有把手二。

7、優選的，所述廢渣收集機構包括有：隔板二，設置在機體的內部；收集盒二，設置在機體開設的活動口二內，所述收集盒二的內壁底部開設有過濾孔二；所述隔板二的外壁與機體的內壁固定連接，所述收集盒二的外壁與活動口一滑動連接，所述收集盒二的一側固定連接有把手三，通過該廢渣收集機構可以很好的達到對鑄件上臟污收集的效果。

8、優選的，所述風干機構包括有：連接彈簧，設置在機體的內部；所述連接彈簧的一端與機體的內壁底部固定連接，所述連接彈簧的另一端固定連接有過濾板。

9、優選的，所述風干機構包括有：風干機，設置在機體的內部；所述風干機的頂部與機體的內壁頂部固定連接，所述風干機的頂部固定連接有吸風管，所述吸風管的外壁固定連接有連接板，所述連接板的頂部固定連接有頂蓋，通過該風干機構可以很好的達到對鑄件風干方便工作人員拿取的效果。

10、本實用新型提供了一種用于精密鑄造的鑄件酸洗清洗裝置。具備以下有益效果：

11、(1)、本實用新型通過將鑄件放到輸送履帶上，關閉活動門啟動輥輪與抽液機，輥輪的運行帶動輸送履帶轉動，輸送履帶轉動帶動鑄件運動，抽液機運行通過吸液管將酸液吸入，再通過輸送管輸送至噴淋機內，在啟動噴淋機通過噴頭將酸液對鑄件進行噴淋，從而達到對鑄件酸洗的效果。

12、(2)、本實用新型通過輸送履帶的轉動帶動鑄件運動，當鑄件被酸洗后，通過隔板一與隔板二之間設置的清水去進行清洗防止鑄件表面粘有酸液，當鑄件隨輸送履帶運動至端部時，鑄件會落至過濾板上，在啟動風干機對過濾板上的鑄件進行風干，從而達到對鑄件風干方便工作人員拿取的效果。

技術特征：

1.一種用于精密鑄造的鑄件酸洗清洗裝置，其特征在于，包括：

2.根據權利要求1所述的一種用于精密鑄造的鑄件酸洗清洗裝置，其特征在于：所述機體(1)的一側通過合頁與活動門(2)鉸接連接，所述透明觀察板(3)的外壁與固定槽的內壁固定連接，所述活動門(2)的一側與把手一(4)固定連接，所述機體(1)的另一側通過合頁與另一個活動門(2)鉸接連接。

3.根據權利要求1所述的一種用于精密鑄造的鑄件酸洗清洗裝置，其特征在于：所述酸洗機構(5)包括有：

4.根據權利要求1所述的一種用于精密鑄造的鑄件酸洗清洗裝置，其特征在于：所述酸洗機構(5)包括有：

5.根據權利要求1所述的一種用于精密鑄造的鑄件酸洗清洗裝置，其特征在于：所述廢渣收集機構(6)包括有：

6.根據權利要求1所述的一種用于精密鑄造的鑄件酸洗清洗裝置，其特征在于：所述廢渣收集機構(6)包括有：

7.根據權利要求1所述的一種用于精密鑄造的鑄件酸洗清洗裝置，其特征在于：所述風干機構(7)包括有：

8.根據權利要求1所述的一種用于精密鑄造的鑄件酸洗清洗裝置，其特征在于：所述風干機構(7)包括有：

技術總結
本技術涉及酸洗風干技術領域，且公開了一種用于精密鑄造的鑄件酸洗清洗裝置，包括：機體，所述機體的一側開設有放入口，所述機體的另一側開設有拿出口，所述機體的正面開設有活動口一，所述機體的正面開設有活動口二，所述機體的背面開設有連接孔；活動門，設置在機體的一側，所述活動門的一側開設有固定槽；透明觀察板，設置在活動門的固定槽內；本技術通過輸送履帶的轉動帶動鑄件運動，當鑄件被酸洗后，通過隔板一與隔板二之間設置的清水去進行清洗防止鑄件表面粘有酸液，當鑄件隨輸送履帶運動至端部時，鑄件會落至過濾板上，在啟動風干機對過濾板上的鑄件進行風干，從而達到對鑄件風干方便工作人員拿取的效果。

技術研發人員：姚洪林
受保護的技術使用者：咸豐中僑精密鑄造科技有限公司
技術研發日：20240704
技術公布日：2025/4/28
