本發明涉及退火爐領域，特別涉及一種退火爐的人機接口系統。

背景技術：

1、退火爐安裝有許多儀表如氣壓計、溫控計、三用電表、繼電器以及其他儀表，以在退火過程中嚴格監控眾多數值，進而確保經退火處理的成品質量。然而，操作人員必須在退火爐旁臨近操作這些儀表而有較高的危險性。此外，這些儀表為分散裝設于退火爐各處，須——查看各儀表對應的監控信息并經整合推算，方能確實了解退火爐的當前狀況。

2、如名稱為一種退火爐的人機接口系統(專利申請號為：cn201310370322.0)的專利中公開了一種退火爐的人機接口系統，利用眾多信息系統由人機接口系統于遠程整合，因此操作人員不僅能夠簡易而快速監控退火過程中的眾多數值，進而提升處理流程的整體效率，更能夠于遠程操作退火爐而有較佳的安全性，但是操作臺位固定狀態，在實際使用中，人員需要根據退火爐內部物料的情況對退火爐進行操作，人員需要邊觀察邊操作，較為費時。

3、因此，提出一種退火爐的人機接口系統來解決上述問題很有必要。

技術實現思路

1、本發明的目的在于提供一種退火爐的人機接口系統，以解決對比文件中操作臺位固定狀態，在實際使用中，人員需要根據退火爐內部物料的情況對退火爐進行操作，人員需要邊觀察邊操作，較為費時的問題。

2、為實現上述目的，本發明提供如下技術方案：一種退火爐的人機接口系統，包括退火爐體以及遠程信號連接于該退火爐的人機系統，所述人機系統包括：傳感單元、控制器、顯示單元、加熱執行單元和報警單元，所述傳感單元和控制器進行信號連接，所述控制器和顯示單元、加熱執行單元和報警單元進行信號連接；

3、其中，傳感單元包括溫度傳感器和氣壓傳感器，用于采集爐內的溫度、氣壓參數，并采集的信號反饋給控制器；

4、顯示單元包括液晶顯示屏，控制器將采集的信號從液晶顯示屏上進行顯示；

5、控制器：負責接收傳感單元反饋的信號，并根據設定值與實際值之間的誤差計算出控制量，從而控制加熱執行單元進行加熱、通氣；

6、加熱執行單元：根據控制器的指令進行具體的加熱、通氣操作，以實現對爐內環境的精確控制；

7、報警單元：控制器采集的溫度信息超過設定值后，控制器控制報警器報警，并且控制電源斷開；

8、加熱執行單元包括風機和電加熱絲，所述傳感單元，退火爐體外側開設有通風口，所述通風口內安裝有鉸接阻擋板，所述阻擋板通過驅動機構帶動打開或關閉，所述驅動機構和控制器進行連接。

9、優選的，所述風機和電加熱絲均設置于退火爐體的內部，所述溫度傳感器和氣壓傳感器設置有多個，多個溫度傳感器和氣壓傳感器均勻分布于退火爐體的內側。

10、優選的，所述人機系統包括控制臺，所述液晶顯示屏內嵌于控制臺上，所述液晶顯示屏的上方和下方均設置有滑動槽，兩個滑動槽均開設于控制臺上，兩個滑動槽之間滑動配合有防護板，所述防護板靠近液晶顯示屏的一側固定有海綿擦，所述海綿擦貼合于液晶顯示屏外表面，所述防護板頂端固定有防塵板，所述防塵板靠近控制臺的一側固定有密封墊，所述密封墊貼合于控制臺表面。

11、優選的，所述海綿擦沿著液晶顯示屏的高度方向分布，所述防護板設置為透明狀態，所述防護板遠離液晶顯示屏的一側固定有輔助把手。

12、優選的，所述防護板靠近滑動槽的一側頂端和底端均固定有滑動塊，兩個滑動塊分別滑動配合于對應的滑動槽內部。

13、優選的，所述控制臺頂端轉動連接有輔助控制機構，所述輔助控制機構包括副控制器，所述控制臺頂端轉動連接有轉動連接臂，所述轉動連接臂底端可拆卸連接有副控制器，所述副控制器和控制臺進行遠程信號連接。

14、優選的，所述副控制器上設置有副顯示屏和控制鍵。

15、優選的，所述退火爐體的一側鉸接有兩個爐門，兩個爐門相對轉動設置。

16、優選的，所述驅動結構包括電動推桿，所述電動推桿的兩端分別鉸接于阻擋板和退火爐體內壁之間。

17、優選的，所述風機的出風口和通風口位置對應。

18、本發明的技術效果和優點：

19、1、采用先啟動風機后啟動電加熱絲，通過風力吹動熱風進入到退火爐體的內部，實現加熱保溫作業，當退火爐體內部溫度過熱時，溫度傳感器會將溫度信號傳遞給控制器，控制器控制電動推桿伸出，從而使阻擋板和通風口之間的縫隙變大，并且同時關閉電加熱絲，通過風力的作用，可以迅速將熱量從通風口內排出，進行降溫，避免溫度過高，導致內部物料退火失敗，控制器同時控制報警器進行報警，及時提醒人員進行檢修和輔助操作，避免造成經濟損失。

20、2、在本發明的實際操作中，人機系統可以通過控制臺和副控制器對退火爐體內的加熱執行單元和驅動結構進行操作，控制臺的位置為固定狀態，當人員需要根據退火爐體的查看情況進行操作時，可以通過轉動轉動連接臂，帶動副控制器變更角度，以適應不同的操作角度，同時副控制器和轉動連接臂可以進行拆卸連接，人員可以拿取副控制器到合適觀察的位置對退火爐體進行操作。

21、3、退火爐體內的信息狀態均可以在副顯示屏以及液晶顯示屏進行顯示，更加便于人員進行使用。

22、4、在本發明的實際操作中，在液晶顯示屏不使用狀態下，防護板遮擋于液晶顯示屏外側，避免外界灰塵和雜質黏附在液晶顯示屏上，起到保護作用，且由于防護板為透明狀，在防護板處于遮擋狀態下，也不會影響液晶顯示屏的觀看。

23、5、當需要對液晶顯示屏上的按鍵進行操作時，人員可以通過拉開輔助把手，使防護板在滑動槽上進行滑動，從而使防護板和液晶顯示屏產生分離，從而便于人員查看和操作，同時在防護板的移動過程中，防護板一側的海綿擦會和顯示屏進行摩擦，從而去除液晶顯示屏上的雜質，避免影響后續操作和觀看。

技術特征：

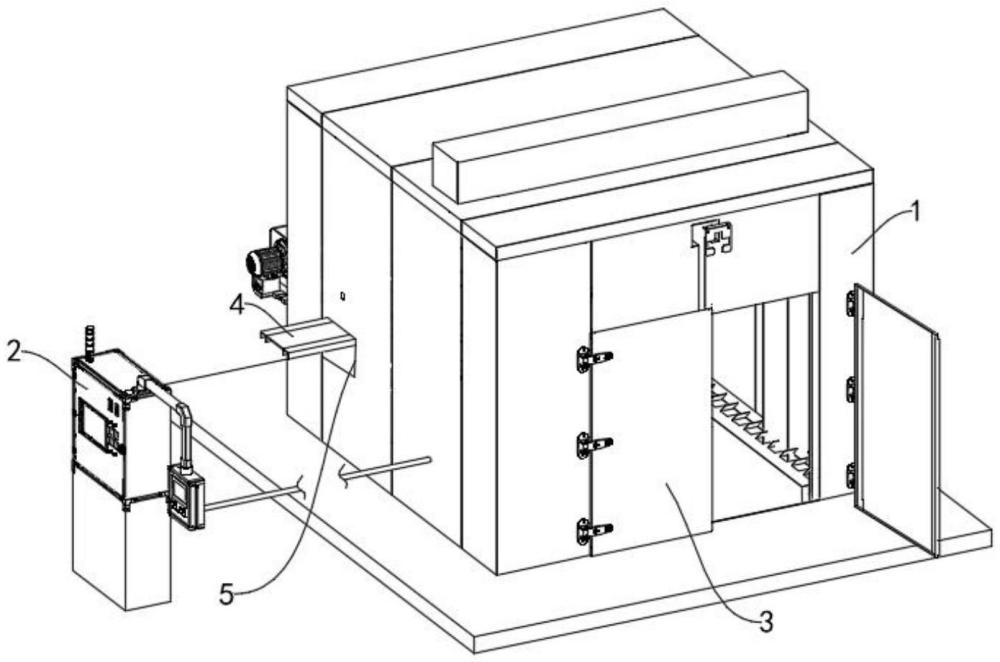

1.一種退火爐的人機接口系統，包括退火爐體(1)以及遠程信號連接于該退火爐的人機系統(2)，其特征在于：所述人機系統(2)包括：傳感單元、控制器、顯示單元、加熱執行單元和報警單元，所述傳感單元和控制器進行信號連接，所述控制器和顯示單元、加熱執行單元和報警單元進行信號連接；

2.根據權利要求1所述的一種退火爐的人機接口系統，其特征在于：所述風機和電加熱絲均設置于退火爐體(1)的內部，所述溫度傳感器和氣壓傳感器設置有多個，多個溫度傳感器和氣壓傳感器均勻分布于退火爐體(1)的內側。

3.根據權利要求1所述的一種退火爐的人機接口系統，其特征在于：所述人機系統(2)包括控制臺(201)，所述液晶顯示屏(209)內嵌于控制臺(201)上，所述液晶顯示屏(209)的上方和下方均設置有滑動槽(206)，兩個滑動槽(206)均開設于控制臺(201)上，兩個滑動槽(206)之間滑動配合有防護板(207)，所述防護板(207)靠近液晶顯示屏(209)的一側固定有海綿擦(210)，所述海綿擦(210)貼合于液晶顯示屏(209)外表面，所述防護板(207)頂端固定有防塵板(212)，所述防塵板(212)靠近控制臺(201)的一側固定有密封墊，所述密封墊貼合于控制臺(201)表面。

4.根據權利要求3所述的一種退火爐的人機接口系統，其特征在于：所述海綿擦(210)沿著液晶顯示屏(209)的高度方向分布，所述防護板(207)設置為透明狀態，所述防護板(207)遠離液晶顯示屏(209)的一側固定有輔助把手(208)。

5.根據權利要求3所述的一種退火爐的人機接口系統，其特征在于：所述防護板(207)靠近滑動槽(206)的一側頂端和底端均固定有滑動塊(211)，兩個滑動塊(211)分別滑動配合于對應的滑動槽(206)內部。

6.根據權利要求3所述的一種退火爐的人機接口系統，其特征在于：所述控制臺(201)頂端轉動連接有輔助控制機構，所述輔助控制機構包括副控制器(203)，所述控制臺(201)頂端轉動連接有轉動連接臂(202)，所述轉動連接臂(202)底端可拆卸連接有副控制器(203)，所述副控制器(203)和控制臺(201)進行遠程信號連接。

7.根據權利要求6所述的一種退火爐的人機接口系統，其特征在于：所述副控制器(203)上設置有副顯示屏(205)和控制鍵(204)。

8.根據權利要求1所述的一種退火爐的人機接口系統，其特征在于：所述退火爐體(1)的一側鉸接有兩個爐門(3)，兩個爐門(3)相對轉動設置。

9.根據權利要求1所述的一種退火爐的人機接口系統，其特征在于：所述驅動結構包括電動推桿，所述電動推桿的兩端分別鉸接于阻擋板(4)和退火爐體(1)內壁之間。

10.根據權利要求1所述的一種退火爐的人機接口系統，其特征在于：所述風機的出風口和通風口(5)位置對應。

技術總結
本發明公開了一種退火爐的人機接口系統，涉及退火爐領域，所述人機系統包括：傳感單元、控制器、顯示單元、加熱執行單元和報警單元，所述傳感單元和控制器進行信號連接，所述控制器和顯示單元、加熱執行單元和報警單元進行信號連接，通過風力吹動熱風進入到退火爐體的內部，實現加熱保溫作業，當退火爐體內部溫度過熱時，溫度傳感器會將溫度信號傳遞給控制器，控制器控制電動推桿伸出，從而使阻擋板和通風口之間的縫隙變大，并且同時關閉電加熱絲，通過風力的作用，可以迅速將熱量從通風口內排出，進行降溫，避免溫度過高，導致內部物料退火失敗，控制器同時控制報警器進行報警，及時提醒人員進行檢修和輔助操作，避免造成經濟損失。

技術研發人員：翟啟元
受保護的技術使用者：江蘇宸澤電熱材料有限公司
技術研發日：
技術公布日：2025/4/28
