本技術涉及管片螺栓加工設備，尤其涉及一種用于管片螺栓的鍍鋅裝置。

背景技術：

1、管片螺栓是一種用于連接管道或管片的螺栓。它通常由螺栓、螺母和墊圈組成，用于將管片或管道的兩端固定在一起。這種螺栓通常用于管道安裝和連接過程中，以確保管道的穩固連接和密封性，管片螺栓鍍鋅是指在管片螺栓表面涂覆一層鋅金屬，以增加其耐腐蝕性能。鍍鋅可以有效地防止螺栓在潮濕環境下發生銹蝕，延長其使用壽命，因此需要通過設備來對管片螺栓進行鍍鋅操作。

2、經檢索，中國專利授權號為cn210916221u的專利，公開了一種管片螺栓鍍鋅裝置，包括鋅液池，其適配有電熱元件、用于容納鋅液；放置架，其位于鋅液池上方、并在第一線性電機的驅動下沿豎直方向移動；物料桶，其可轉動地橫臥于放置架上；所述物料桶的桶體及封蓋均由金屬網制成。上述專利中的一種管片螺栓鍍鋅裝置存在以下不足：1、該裝置通過導軌配合電機對物料桶進行多次升降并移動進行鍍鋅和冷卻的操作，且一個裝置只能進行單批生產，耗時耗能量，不適合進行批量生產；2、該裝置通過升降進行齒盤和齒條的嚙合，其對導軌和電機配合的準確度要求較高，如果出現對位不準，可能會出現錯位，從而影響轉動均勻鍍鋅的操作。

技術實現思路

1、本實用新型的目的是為了解決現有技術中通過多次升降并移動耗時耗能量，不適合批量生產和通過升降進行齒輪和齒條的嚙合可能會對位不準，出現錯位并影響轉動均勻鍍鋅的操作的問題，而提出的一種用于管片螺栓的鍍鋅裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種用于管片螺栓的鍍鋅裝置，包括鍍鋅箱，所述鍍鋅箱內壁對稱固定連接有導軌，所述導軌外壁固定連接有冷卻箱，所述導軌外壁開設有下料口，所述導軌內壁對稱固定連接有齒板，其中一組所述冷卻箱外壁設置有驅動組件；

4、其中，所述導軌內壁設置有滑動組件；

5、其中，所述冷卻箱與鍍鋅箱之間設置有收集組件；

6、其中，所述收集組件包括位于鍍鋅箱與冷卻箱之間的收集箱，所述收集箱外壁固定連接有對稱分布的萬向輪，所述收集箱外壁還固定連接有把手。

7、作為本申請優選的技術方案，所述滑動組件包括滑動連接于導軌外壁的移動板，所述移動板靠近齒板的一端轉動連接有齒輪，且所述齒輪與齒板嚙合相連，所述齒輪外壁固定連接有第一鏈輪，且第一鏈輪與移動板轉動相連，所述移動板外壁轉動連接有第二鏈輪，所述第一鏈輪與第二鏈輪外壁均嚙合連接有鏈條，所述第二鏈輪外壁固定連接有物料架。

8、作為本申請優選的技術方案，所述驅動組件包括固定連接于冷卻箱外壁的l型架，所述l型架外壁轉動連接有電動推桿，所述電動推桿輸出端轉動連接有驅動架。

9、作為本申請優選的技術方案，所述移動板外壁還轉動連接有雙轉塊拉桿，且所述雙轉塊拉桿與驅動架轉動相連。

10、作為本申請優選的技術方案，所述冷卻箱和鍍鋅箱外壁均固定連接有對稱分布的支撐腿。

11、與現有技術相比，本實用新型提供了一種用于管片螺栓的鍍鋅裝置，具備以下有益效果：

12、1、該用于管片螺栓的鍍鋅裝置，通過設置的驅動組件配合滑動組件使得移動板在導軌上進行滑動，從而分別交錯進入到冷卻箱與鍍鋅箱內部，從而在一個冷卻時，另一個進行鍍鋅操作，加快鍍鋅生產的流程，且通過當個電動推桿進行驅動，減少能量的消耗，解決了現有技術中通過多次升降并移動耗時耗能量，不適合批量生產的問題；

13、2、該用于管片螺栓的鍍鋅裝置，通過設置的導軌內部的齒板配合齒輪、第一錐齒輪、第二錐齒輪與鏈條驅動物料架進行轉動以便均勻鍍鋅，其該操作均在導軌的定向軌跡方向進行，避免齒輪和齒板錯位的情況，解決了現有技術中通過升降進行齒輪和齒條的嚙合可能會對位不準，出現錯位并影響轉動均勻鍍鋅的操作的問題。

技術特征：

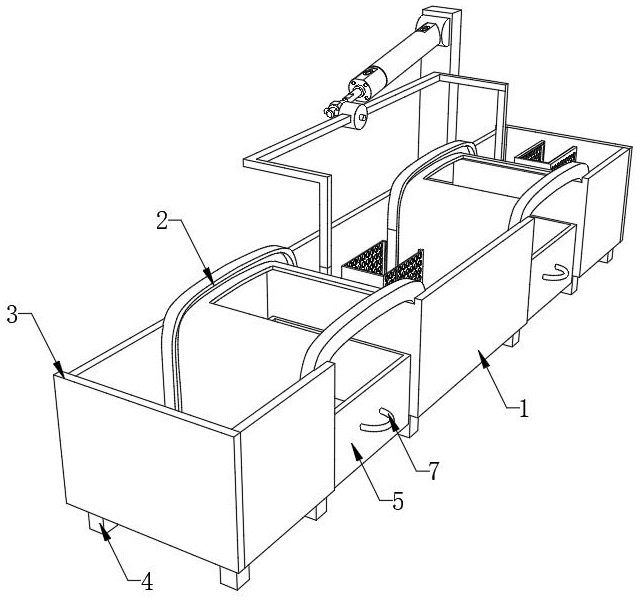

1.一種用于管片螺栓的鍍鋅裝置，包括鍍鋅箱（1），其特征在于，所述鍍鋅箱（1）內壁對稱固定連接有導軌（2），所述導軌（2）外壁固定連接有冷卻箱（3），所述導軌（2）外壁開設有下料口（19），所述導軌（2）內壁對稱固定連接有齒板（8），其中一組所述冷卻箱（3）外壁設置有驅動組件；

2.根據權利要求1所述的一種用于管片螺栓的鍍鋅裝置，其特征在于，所述滑動組件包括滑動連接于導軌（2）外壁的移動板（13），所述移動板（13）靠近齒板（8）的一端轉動連接有齒輪（9），且所述齒輪（9）與齒板（8）嚙合相連，所述齒輪（9）外壁固定連接有第一鏈輪（14），且第一鏈輪（14）與移動板（13）轉動相連，所述移動板（13）外壁轉動連接有第二鏈輪（15），所述第一鏈輪（14）與第二鏈輪（15）外壁均嚙合連接有鏈條（16），所述第二鏈輪（15）外壁固定連接有物料架（17）。

3.根據權利要求1所述的一種用于管片螺栓的鍍鋅裝置，其特征在于，所述驅動組件包括固定連接于冷卻箱（3）外壁的l型架（10），所述l型架（10）外壁轉動連接有電動推桿（11），所述電動推桿（11）輸出端轉動連接有驅動架（12）。

4.根據權利要求2所述的一種用于管片螺栓的鍍鋅裝置，其特征在于，所述移動板（13）外壁還轉動連接有雙轉塊拉桿（18），且所述雙轉塊拉桿（18）與驅動架（12）轉動相連。

5.根據權利要求1所述的一種用于管片螺栓的鍍鋅裝置，其特征在于，所述冷卻箱（3）和鍍鋅箱（1）外壁均固定連接有對稱分布的支撐腿（4）。

技術總結
本技術公開了一種用于管片螺栓的鍍鋅裝置，屬于管片螺栓加工設備技術領域，包括鍍鋅箱，所述鍍鋅箱內壁對稱固定連接有導軌，所述導軌外壁固定連接有冷卻箱，所述導軌外壁開設有下料口，所述導軌內壁對稱固定連接有齒板，其中一組所述冷卻箱外壁設置有驅動組件；其中，所述導軌內壁設置有滑動組件；本技術，通過設置的驅動組件配合滑動組件使得移動板在導軌上進行滑動，從而分別交錯進入到冷卻箱與鍍鋅箱內部，從而在一個冷卻時，另一個進行鍍鋅操作，加快鍍鋅生產的流程，且通過當個電動推桿進行驅動，減少能量的消耗。

技術研發人員：王開均
受保護的技術使用者：自貢市鑫旺電力配件制造有限公司
技術研發日：20240711
技術公布日：2025/4/28
