本技術涉及陶瓷加工，具體為一種陶瓷品制備用打磨裝置。

背景技術：

1、陶瓷通常是以粘土等天然硅酸鹽為主要原料燒制而成，可用作盛放物品或進行展覽裝飾，陶瓷燒制過程中，粘土內部水分揮發以及粘土受熱膨脹等，會導致陶瓷燒制過程中出現輕微形變，導致其邊沿處或底部不平，影響陶瓷品相。目前，在陶瓷燒制完成后通常會對其進行打磨處理，以保證陶瓷品的制備質量，但常見的打磨裝置打磨過程中不易對陶瓷品進行定位，且打磨組件位置通常固定安裝在某處，打磨時對打磨位置調節較為不便，從而導致陶瓷品在制備時存在一定的不足。

技術實現思路

1、本實用新型要解決的技術問題是克服現有的缺陷，提供一種陶瓷品制備用打磨裝置，可對陶瓷品位置有效定位，避免打磨過程中陶瓷品移動出現損壞，減少陶瓷品打磨時的報廢率，同時打磨組件位置可調節，便于從不同位置對陶瓷品進行打磨加工，保證陶瓷品的制備質量，具有使用簡單、操作靈活的特點，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種陶瓷品制備用打磨裝置，包括底板，所述底板一側安裝有定位架，所述定位架上設置有位置可調的定位組件，所述底板上側對應定位組件的位置設置有驅動組件，所述底板另一側滑動安裝有移動板，所述移動板上側固定有安裝架，所述安裝架側面設置有高度可調的安裝框，且安裝框側面設置有打磨組件，所述底板側面安裝有開關組。

3、作為本實用新型的一種優選技術方案，所述底板側面對應定位組件的位置安裝有定位板，且定位板位于定位組件下方，所述驅動組件包括安裝在定位板側面的第一電機，所述第一電機的驅動軸上安裝有第一轉板，所述第一電機、開關組中與第一電機對應的控制開關以及外部電源串聯組成第一電機的工作電路。

4、作為本實用新型的一種優選技術方案，所述定位組件包括安裝在定位架側面的螺紋筒，所述螺紋筒內螺紋連接有調節螺桿，所述調節螺桿底端轉動安裝有第二轉板，所述螺紋筒側面設置有用于調節螺桿定位的定位螺絲。

5、作為本實用新型的一種優選技術方案，所述安裝架頂部安裝有伸縮桿，所述安裝框固定安裝在伸縮桿的伸縮端，所述伸縮桿、開關組中與伸縮桿對應的控制開關以及外部電源串聯組成伸縮桿的工作電路。

6、作為本實用新型的一種優選技術方案，所述打磨組件包括安裝在安裝框側面的第二電機，所述第二電機的輸出軸上安裝有打磨頭，所述第二電機、開關組中與第二電機對應的控制開關以及外部電源串聯組成第二電機的工作電路。

7、作為本實用新型的一種優選技術方案，所述底板上側安裝有導向桿，所述移動板與導向桿滑動連接，所述導向桿靠近定位組件的一端開設有螺紋，且導向桿外側螺紋連接有螺母，所述導向桿外側套設有定位彈簧，且定位彈簧位于移動板和螺母之間。

8、與現有技術相比，本實用新型的有益效果是：

9、本實用新型示例的陶瓷品制備用打磨裝置，可對陶瓷品位置有效定位，避免打磨過程中陶瓷品移動出現損壞，減少陶瓷品打磨時的報廢率，同時打磨組件位置可調節，便于從不同位置對陶瓷品進行打磨加工，保證陶瓷品的制備質量，具有使用簡單、操作靈活的特點。

技術特征：

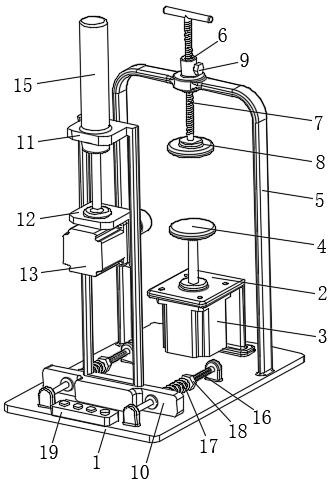

1.一種陶瓷品制備用打磨裝置，包括底板（1），其特征在于：所述底板（1）一側安裝有定位架（5），所述定位架（5）上設置有位置可調的定位組件，所述底板（1）上側對應定位組件的位置設置有驅動組件，所述底板（1）另一側滑動安裝有移動板（10），所述移動板（10）上側固定有安裝架（11），所述安裝架（11）側面設置有高度可調的安裝框（12），且安裝框（12）側面設置有打磨組件，所述底板（1）側面安裝有開關組（19）。

2.根據權利要求1所述的陶瓷品制備用打磨裝置，其特征在于：所述底板（1）側面對應定位組件的位置安裝有定位板（2），且定位板（2）位于定位組件下方，所述驅動組件包括安裝在定位板（2）側面的第一電機（3），所述第一電機（3）的驅動軸上安裝有第一轉板（4），所述第一電機（3）、開關組（19）中與第一電機（3）對應的控制開關以及外部電源串聯組成第一電機（3）的工作電路。

3.根據權利要求1所述的陶瓷品制備用打磨裝置，其特征在于：所述定位組件包括安裝在定位架（5）側面的螺紋筒（6），所述螺紋筒（6）內螺紋連接有調節螺桿（7），所述調節螺桿（7）底端轉動安裝有第二轉板（8），所述螺紋筒（6）側面設置有用于調節螺桿（7）定位的定位螺絲（9）。

4.根據權利要求1所述的陶瓷品制備用打磨裝置，其特征在于：所述安裝架（11）頂部安裝有伸縮桿（15），所述安裝框（12）固定安裝在伸縮桿（15）的伸縮端，所述伸縮桿（15）、開關組（19）中與伸縮桿（15）對應的控制開關以及外部電源串聯組成伸縮桿（15）的工作電路。

5.根據權利要求1所述的陶瓷品制備用打磨裝置，其特征在于：所述打磨組件包括安裝在安裝框（12）側面的第二電機（13），所述第二電機（13）的輸出軸上安裝有打磨頭，所述第二電機（13）、開關組（19）中與第二電機（13）對應的控制開關以及外部電源串聯組成第二電機（13）的工作電路。

6.根據權利要求1所述的陶瓷品制備用打磨裝置，其特征在于：所述底板（1）上側安裝有導向桿（16），所述移動板（10）與導向桿（16）滑動連接，所述導向桿（16）靠近定位組件的一端開設有螺紋，且導向桿（16）外側螺紋連接有螺母（18），所述導向桿（16）外側套設有定位彈簧（17），且定位彈簧（17）位于移動板（10）和螺母（18）之間。

技術總結
本技術公開了一種陶瓷品制備用打磨裝置，包括底板，所述底板一側安裝有定位架，所述定位架上設置有位置可調的定位組件，所述底板上側對應定位組件的位置設置有驅動組件，所述底板另一側滑動安裝有移動板，所述移動板上側固定有安裝架，所述安裝架側面設置有高度可調的安裝框，且安裝框側面設置有打磨組件，所述底板側面安裝有開關組。本陶瓷品制備用打磨裝置，可對陶瓷品位置有效定位，避免打磨過程中陶瓷品移動出現損壞，減少陶瓷品打磨時的報廢率，同時打磨組件位置可調節，便于從不同位置對陶瓷品進行打磨加工，保證陶瓷品的制備質量，具有使用簡單、操作靈活的特點。

技術研發人員：趙偉,葉小青
受保護的技術使用者：贛州藝佳興陶瓷有限公司
技術研發日：20240711
技術公布日：2025/4/28
