本技術涉及金屬回收領域，尤其涉及一種金屬回收提練裝置。

背景技術：

1、金屬是一類具有良好導電性、導熱性和可塑性的化學元素或化合物，金屬廣泛應用于工業、建筑、電子、交通等領域，金屬回收提煉裝置是用于將金屬廢料進行回收和提煉的設備和工藝系統，它們的目標是將金屬廢料轉化為高品質的可再利用的金屬產品，以減少資源浪費和環境污染。

2、現有的金屬回收提練是通過將金屬廢料進行分類，然后放入破碎機中進行破碎，接著進行磁選，磁選完成后通過人工將金屬廢料倒入熔煉爐中進行高溫熔煉，當爐體處于高溫狀態時，操作人員進行下料時疏忽或是操作不慎容易導致燙傷，從而影響操作人員的安全。

3、因此需要設計一種能夠對金屬廢料進行下料，便于進行下料，保護操作人員安全，減少操作人員燙傷的風險，提高操作的安全性的金屬回收提練裝置。

技術實現思路

1、為了克服現有的金屬回收通過人工將金屬廢料倒入熔煉爐中，當爐體處于高溫狀態時，操作人員進行下料時疏忽或是操作不慎容易導致燙傷，從而影響操作人員的安全的缺點，本實用新型提供一種能夠對金屬廢料進行下料，便于進行下料，保護操作人員安全，減少操作人員燙傷的風險，提高操作的安全性的金屬回收提練裝置。

2、技術方案是：一種金屬回收提練裝置，包括有外框、內板、頂板、下框、上框和保險機構，外框內部連接有內板，外框上部滑動式連接有頂板，外框左部上側連接有下框，下框上連接有上框，上框與下框之間設有用于金屬廢料下料的保險機構。

3、進一步，頂板上設有把手。

4、進一步，頂板左側開有下料口。

5、進一步，上框為透明材質。

6、進一步，保險機構包括有推板、彈簧、門板、頂座和u型卡扣，下框與上框之間滑動式連接有推板，上框右側滑動式連接有門板，門板前后兩部左側均與上框之間連接有彈簧，頂板左部上側連接有頂座，門板上側卡接有前后兩個u型卡扣，u型卡扣右側均與頂座卡接。

7、進一步，還包括有脫模機構，脫模機構包括有支撐桿、墊片和頂塊，外框中部滑動式連接有支撐桿，支撐桿中部連接有墊片，墊片與外框接觸，支撐桿上部連接有頂塊，頂塊與內板接觸。

8、有益效果為：1、本實用新型通過用手推動推板向右移動，進而推動金屬廢料向右移動，同時帶動門板向右移動，進而帶動頂板向右移動，使得頂板上的下料口移出，從而對金屬廢料進行下料，便于進行下料，避免操作人員接觸爐體燙傷，保護操作人員安全，減少操作人員燙傷的風險，提高操作的安全性。

9、2、本實用新型通過用手推動支撐桿向上移動，進而帶動墊片向上移動，使得頂塊向上移動，從而對冷卻成型的金屬進行脫模，防止用力敲擊將金屬取出導致裝置損壞，延長本裝置的使用壽命。

技術特征：

1.一種金屬回收提練裝置，其特征在于，包括有外框(1)、內板(2)、頂板(3)、下框(4)、上框(5)和保險機構(6)，外框(1)內部連接有內板(2)，外框(1)上部滑動式連接有頂板(3)，外框(1)左部上側連接有下框(4)，下框(4)上連接有上框(5)，上框(5)與下框(4)之間設有用于金屬廢料下料的保險機構(6)。

2.根據權利要求1所述的一種金屬回收提練裝置，其特征在于，頂板(3)上設有把手。

3.根據權利要求2所述的一種金屬回收提練裝置，其特征在于，頂板(3)左側開有下料口。

4.根據權利要求3所述的一種金屬回收提練裝置，其特征在于，上框(5)為透明材質。

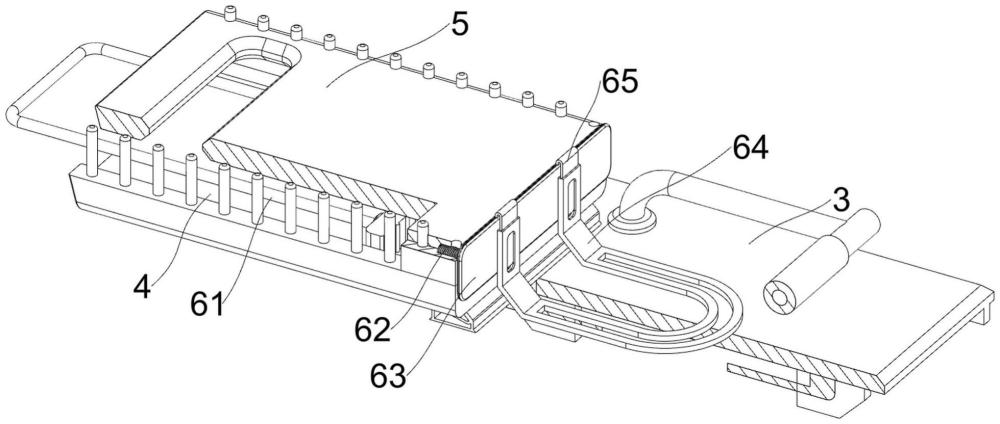

5.根據權利要求4所述的一種金屬回收提練裝置，其特征在于，保險機構(6)包括有推板(61)、彈簧(62)、門板(63)、頂座(64)和u型卡扣(65)，下框(4)與上框(5)之間滑動式連接有推板(61)，上框(5)右側滑動式連接有門板(63)，門板(63)前后兩部左側均與上框(5)之間連接有彈簧(62)，頂板(3)左部上側連接有頂座(64)，門板(63)上側卡接有前后兩個u型卡扣(65)，u型卡扣(65)右側均與頂座(64)卡接。

6.根據權利要求5所述的一種金屬回收提練裝置，其特征在于，還包括有脫模機構(7)，脫模機構(7)包括有支撐桿(71)、墊片(72)和頂塊(73)，外框(1)中部滑動式連接有支撐桿(71)，支撐桿(71)中部連接有墊片(72)，墊片(72)與外框(1)接觸，支撐桿(71)上部連接有頂塊(73)，頂塊(73)與內板(2)接觸。

技術總結
本技術涉及金屬回收領域，尤其涉及一種金屬回收提練裝置。本技術提供一種能夠對金屬廢料進行下料，便于進行下料，保護操作人員安全，減少操作人員燙傷的風險，提高操作的安全性的金屬回收提練裝置。一種金屬回收提練裝置，包括有外框、內板、頂板和下框等，外框內部連接有內板，外框上部滑動式連接有頂板，外框左部上側連接有下框。本技術通過用手推動推板向右移動，進而推動金屬廢料向右移動，同時帶動門板向右移動，進而帶動頂板向右移動，使得頂板上的下料口移出，從而對金屬廢料進行下料，便于進行下料，避免操作人員接觸爐體燙傷，保護操作人員安全，減少操作人員燙傷的風險，提高操作的安全性。

技術研發人員：李忻,張燎
受保護的技術使用者：江西巴頓環保科技有限公司
技術研發日：20240716
技術公布日：2025/4/24
