本技術涉及光學鏡片加工，具體為一種光學鏡片加工用鏡片鍍膜裝置。

背景技術：

1、光學鏡片是指能改變光的傳播方向，并能改變紫外、可見或紅外光的相對光譜分布的玻璃鏡片。狹義的光學鏡片是指無色光學鏡片；廣義的光學鏡片還包括有色光學鏡片、激光玻璃鏡片、石英光學鏡片、抗輻射玻璃鏡片、紫外紅外光學鏡片、纖維光學鏡片、聲光玻璃鏡片、磁光玻璃鏡片和光變色玻璃鏡片。光學鏡片可用于制造光學儀器中的透鏡、棱鏡、反射鏡及窗口等。由光學鏡片構成的部件是光學儀器中的關鍵性元件。光學鍍膜是指在光學零件表面上鍍上一層(或多層)金屬(或介質)薄膜的工藝過程。在光學零件表面鍍膜的目的是為了達到減少或增加光的反射、分束、分色、濾光、偏振等要求。

2、現有技術中對光學鏡片只能進行單面鍍膜，需要人工對每個鏡片進行翻面，存在工作效率低、容易損壞鍍膜等問題，同時，現有技術中，不方便快速固定鏡片位置，影響加工效率。

技術實現思路

1、（一）解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種光學鏡片加工用鏡片鍍膜裝置，解決了上述背景技術中提出的問題。

3、（二）技術方案

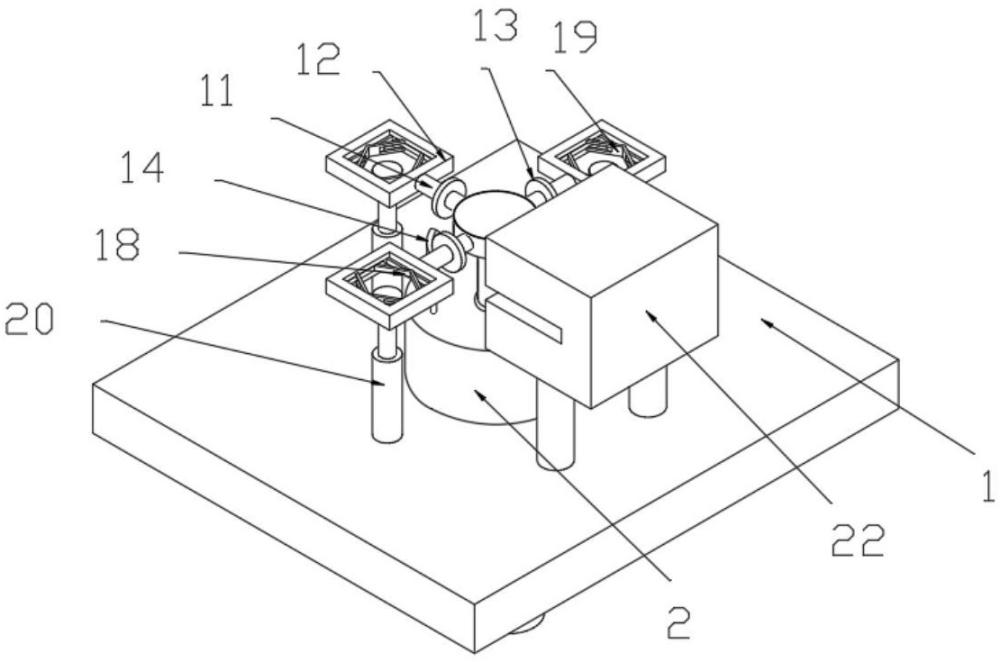

4、為實現以上目的，本實用新型通過以下技術方案予以實現：一種光學鏡片加工用鏡片鍍膜裝置，包括底座，所述底座的上表面設置有防護箱，防護箱的內底壁設置有第一伺服電機，第一伺服電機輸出軸的一端設置有連接軸桿，連接軸桿的外表面設置有限位盤，限位盤的下表面設置有調節板，調節板的一端設置有支撐軸，支撐軸的外表面轉動連接有調節柱，防護箱的內底壁設置有支撐座，支撐座的內部轉動連接有傳動軸桿，傳動軸桿的外表面設置有轉動架，轉動架的內部開設有調節卡槽，調節卡槽位置與調節柱的位置相適配，限位盤與轉動架相互抵接，傳動軸桿的外表面設置有支撐軸承，支撐軸承設置在防護箱的內部，傳動軸桿的上端設置有連接座，連接座的內部轉動連接有支撐軸桿，支撐軸桿的一端設置有夾持框。

5、可選的，所述支撐軸桿的外表面設置有傳動齒輪，防護箱的上表面設置有支撐桿，支撐桿的上端設置有弧形調節齒條，傳動齒輪和弧形齒條的位置相互嚙合。

6、可選的，所述夾持框的內部設置有第二伺服電機，第二伺服電機輸出軸的一端設置有雙向螺桿，雙向螺桿的外表面?zhèn)鲃舆B接有連接板，連接板的外表面設置有v型夾持板，雙向螺桿上連接板的數量為兩個，另一個連接板的外表面設置有v型夾持架，v型夾持板和v型夾持架彼此對稱。

7、可選的，所述夾持框的內部設置有支撐滑桿，支撐滑桿的外表面滑動連接有支撐板，支撐板的數量為兩個，分別設置在v型夾持架和v型夾持板上。

8、可選的，所述底座的上表面設置有電動推桿，電動推桿的輸出端設置有支撐墊，支撐墊位于夾持框的中部。

9、可選的，所述支撐軸桿、傳動齒輪和夾持框的數量為若干個，均勻的分布在連接座的外表面上。

10、可選的，所述底座的上表面設置有固定柱，固定柱的上表面設置有鍍膜箱，鍍膜箱的內部設置有覆膜發射源。

11、可選的，所述底座的下表面設置有防滑墊，防滑墊的數量為若干個，均勻的分布在底座的底面上。

12、本實用新型提供了一種光學鏡片加工用鏡片鍍膜裝置，具備以下有益效果：

13、1、該光學鏡片加工用鏡片鍍膜裝置，通過第一伺服電機、限位盤、調節板、調節柱、轉動軸桿、轉動架、調節卡槽、支撐軸桿、夾持框、傳動齒輪和弧形調節齒條的配合設置，使該光學鏡片加工用鏡片鍍膜裝置具備了方便對鏡片自行翻面，方便雙面印刷的效果。

14、2、該光學鏡片加工用鏡片鍍膜裝置，通過第二伺服電機、雙向螺桿、v型夾持板、v型夾持架、支撐滑桿、電動推桿和支撐墊的配合設置，使該光學鏡片加工用鏡片鍍膜裝置具備了方便對鏡片進行快速固定和定位的效果。

技術特征：

1.一種光學鏡片加工用鏡片鍍膜裝置，包括底座，其特征在于：所述底座的上表面設置有防護箱，防護箱的內底壁設置有第一伺服電機，第一伺服電機輸出軸的一端設置有連接軸桿，連接軸桿的外表面設置有限位盤，限位盤的下表面設置有調節板，調節板的一端設置有支撐軸，支撐軸的外表面轉動連接有調節柱，防護箱的內底壁設置有支撐座，支撐座的內部轉動連接有傳動軸桿，傳動軸桿的外表面設置有轉動架，轉動架的內部開設有調節卡槽，調節卡槽位置與調節柱的位置相適配，限位盤與轉動架相互抵接，傳動軸桿的外表面設置有支撐軸承，支撐軸承設置在防護箱的內部，傳動軸桿的上端設置有連接座，連接座的內部轉動連接有支撐軸桿，支撐軸桿的一端設置有夾持框。

2.根據權利要求1所述的一種光學鏡片加工用鏡片鍍膜裝置，其特征在于：所述支撐軸桿的外表面設置有傳動齒輪，防護箱的上表面設置有支撐桿，支撐桿的上端設置有弧形調節齒條，傳動齒輪和弧形齒條的位置相互嚙合。

3.根據權利要求1所述的一種光學鏡片加工用鏡片鍍膜裝置，其特征在于：所述夾持框的內部設置有第二伺服電機，第二伺服電機輸出軸的一端設置有雙向螺桿，雙向螺桿的外表面?zhèn)鲃舆B接有連接板，連接板的外表面設置有v型夾持板，雙向螺桿上連接板的數量為兩個，另一個連接板的外表面設置有v型夾持架，v型夾持板和v型夾持架彼此對稱。

4.根據權利要求1所述的一種光學鏡片加工用鏡片鍍膜裝置，其特征在于：所述夾持框的內部設置有支撐滑桿，支撐滑桿的外表面滑動連接有支撐板，支撐板的數量為兩個，分別設置在v型夾持架和v型夾持板上。

5.根據權利要求1所述的一種光學鏡片加工用鏡片鍍膜裝置，其特征在于：所述底座的上表面設置有電動推桿，電動推桿的輸出端設置有支撐墊，支撐墊位于夾持框的中部。

6.根據權利要求1所述的一種光學鏡片加工用鏡片鍍膜裝置，其特征在于：所述支撐軸桿、傳動齒輪和夾持框的數量為若干個，均勻的分布在連接座的外表面上。

7.根據權利要求1所述的一種光學鏡片加工用鏡片鍍膜裝置，其特征在于：所述底座的上表面設置有固定柱，固定柱的上表面設置有鍍膜箱，鍍膜箱的內部設置有覆膜發射源。

8.根據權利要求1所述的一種光學鏡片加工用鏡片鍍膜裝置，其特征在于：所述底座的下表面設置有防滑墊，防滑墊的數量為若干個，均勻的分布在底座的底面上。

技術總結
本技術公開了一種光學鏡片加工用鏡片鍍膜裝置，涉及光學鏡片加工技術領域，具體為一種光學鏡片加工用鏡片鍍膜裝置，包括底座，所述底座的上表面設置有防護箱，防護箱的內底壁設置有第一伺服電機，第一伺服電機輸出軸的一端設置有連接軸桿，連接軸桿的外表面設置有限位盤，限位盤的下表面設置有調節板，調節板的一端設置有支撐軸，支撐軸的外表面轉動連接有調節柱。該光學鏡片加工用鏡片鍍膜裝置，通過第一伺服電機、限位盤、調節板、調節柱、轉動軸桿、轉動架、調節卡槽、支撐軸桿、夾持框、傳動齒輪和弧形調節齒條的配合設置，使該光學鏡片加工用鏡片鍍膜裝置具備了方便對鏡片自行翻面，方便雙面印刷的效果。

技術研發人員：夏超,常靜,孫賓賓,宋玉婷,陳偉
受保護的技術使用者：南陽市天納光電科技有限公司
技術研發日：20240717
技術公布日：2025/4/24
