本發明涉及cmp研磨，尤其涉及一種便于維護的cmp研磨設備。

背景技術：

1、化學機械拋光是晶圓制造的關鍵步驟，其作用在于減少晶圓表面的不平整問題，現有的cmp研磨設備，一般沒有一專門供維修人員進入設備內部的通道，導致設備日程維護困難，此外，cmp設備對設備整體的體積要求較高，若開辟額外空間增設維修通道，將擴大設備的整體體積，增加廠房的占用空間，不利于生產線的整體布局。

技術實現思路

1、本發明的目的是針對背景技術存在的技術問題，提出一種便于維護的cmp研磨設備，包括清洗區以及設在清洗區一側的研磨區，研磨區與清洗區之間設置有第一維修通道，第一維修通道至少包括一與外界連通的出入口，研磨設備還包括第一機械手，第一機械手設置在第一維修通道且可于第一維修通道的延展方向移動。

2、進一步地，研磨區包括至少兩條研磨線，相鄰研磨線之間形成第二維修通道，第二維修通道與第一維修通道連通。

3、進一步地，研磨區包括裝載臺，裝載臺設置在第二維修通道且可于第二維修通道的延展方向移動。

4、進一步地，研磨線包括至少兩研磨單元，研磨單元包括研磨墊以及研磨組件，研磨組件包括支撐座以及與支撐座連接的研磨部，支撐座設置在研磨墊一側，研磨部設置在研磨墊上方，研磨部可相對支撐座橫向移動，以使研磨部朝研磨墊的周側方向移動。

5、進一步地，支撐座包括向外延伸設置的支撐部，研磨部包括連接部以及設置在連接部下方的研磨頭，連接部與支撐部連接；

6、支撐部上開設有滑動槽，滑動槽內設置有滑動齒條，連接部于一側凸起設置有滑動輪，滑動輪設置在滑動槽內，并與滑動齒條連接。

7、進一步地，研磨單元還包括用于承載研磨墊的研磨臺以及設置在研磨臺周邊的供液器、研磨墊修整器、修整器清洗器以及研磨墊清洗器。

8、進一步地，清洗區包括至少兩條清洗線，相鄰清洗線之間形成第三維修通道，第三維修通道與第一維修通道連通。

9、進一步地，清洗區還包括第二機械手，清洗線包括若干清洗模塊，第二機械手設置在第三維修通道且可于第三維修通道的延展方向移動，第二機械手用于晶圓于各清洗模塊之間的傳輸。

10、進一步地，清洗區還包括傳輸模組，傳輸模組設置在相鄰清洗線之間，以將第三維修通道劃分為上維修通道以及下維修通道，上維修通道以及下維修通道內均設置有第二機械手。

11、進一步地，還包括前置區以及第三機械手，前置區設置在清洗區遠離研磨區的一側，前置區與清洗區之間形成第四維修通道，第四維修通道與第三維修通道連通，第三機械手設置在第四維修通道，且可于第四維修通道的延展方向移動。

12、本發明與現有技術相比具有如下有益技術效果：本發明通過在間隔設置的研磨區與清洗區之間形成第一維修通道，并將第一機械手可移動地設置在第一維修通道內，第一維修通道的一側可形成出入口并與外界連通，當cmp研磨設備需要維修或維護時，可將第一機械手移動至第一維修通道遠離出入口的一側，維修人員即可由外部經出入口進入第一維修通道，實現對研磨區以及清洗區的維護，便于對cmp研磨設備內部的組件維護調試，維修便捷，進一步地，本發明將第一維修通道設置在cmp研磨設備內部，且同時作為第一機械手的設置區域以及移動區域，即本發明的第一維修通道并未占用cmp研磨設備的額外空間?；谏鲜鲈O(shè)置，本發明通過合理布局，在保證cmp研磨設備整體體積基本不變的情況下，增設了一條供維修人員維修設備的第一維修通道，解決了現有設備維修難、體積大的技術問題。

技術特征：

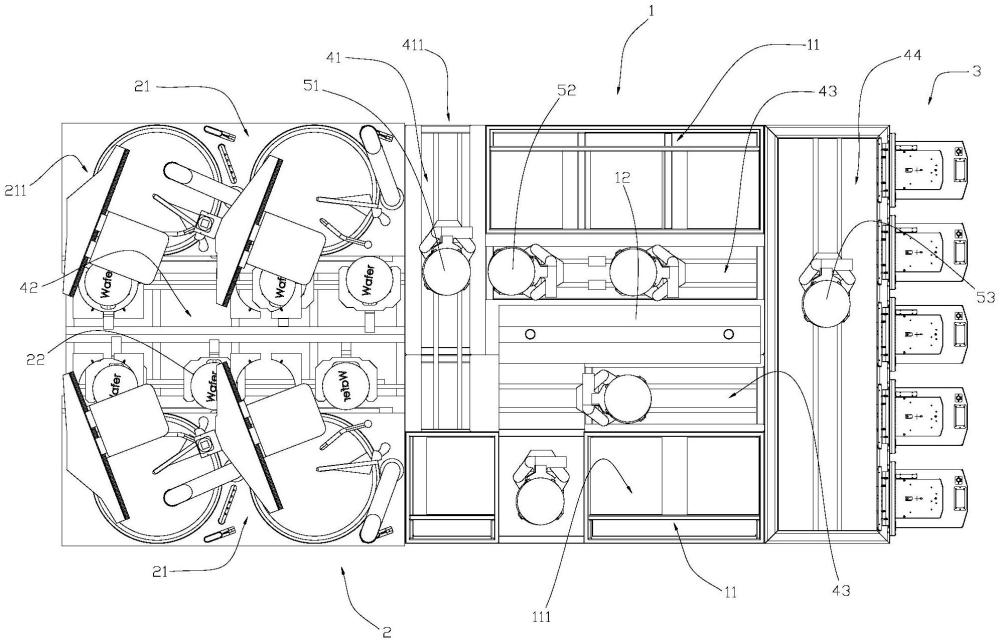

1.一種便于維護的cmp研磨設備，包括清洗區(1)以及設在所述清洗區(1)一側的研磨區(2)，其特征在于，所述研磨區(2)與所述清洗區(1)之間設置有第一維修通道(41)，所述第一維修通道(41)至少包括一與外界連通的出入口(411)，所述研磨設備還包括第一機械手(51)，所述第一機械手(51)設置在所述第一維修通道(41)且可于所述第一維修通道(41)的延展方向移動。

2.根據權利要求1所述的一種便于維護的cmp研磨設備，其特征在于，所述研磨區(2)包括至少兩條研磨線(21)，相鄰所述研磨線(21)之間形成第二維修通道(42)，所述第二維修通道(42)與所述第一維修通道(41)連通。

3.根據權利要求2所述的一種便于維護的cmp研磨設備，其特征在于，所述研磨區(2)包括裝載臺(22)，所述裝載臺(22)設置在所述第二維修通道(42)且可于所述第二維修通道(42)的延展方向移動。

4.根據權利要求2所述的一種便于維護的cmp研磨設備，其特征在于，所述研磨線(21)包括至少兩研磨單元(211)，所述研磨單元(211)包括研磨墊(201)以及研磨組件(202)，所述研磨組件(202)包括支撐座(2021)以及與所述支撐座(2021)連接的研磨部(2022)，所述支撐座(2021)設置在所述研磨墊(201)一側，所述研磨部(2022)設置在所述研磨墊(201)上方，所述研磨部(2022)可相對所述支撐座(2021)橫向移動，以使所述研磨部(2022)朝所述研磨墊(201)的周側方向移動。

5.根據權利要求4所述的一種便于維護的cmp研磨設備，其特征在于，所述支撐座(2021)包括向外延伸設置的支撐部(20211)，所述研磨部(2022)包括連接部(20221)以及設置在所述連接部(20221)下方的研磨頭(20222)，所述連接部(20221)與所述支撐部(20211)連接；

6.根據權利要求4所述的一種便于維護的cmp研磨設備，其特征在于，所述研磨單元(211)還包括用于承載所述研磨墊(201)的研磨臺(203)以及設置在所述研磨臺(203)周邊的供液器(204)、研磨墊修整器(205)、修整器清洗器(206)以及研磨墊清洗器(207)。

7.根據權利要求1所述的一種便于維護的cmp研磨設備，其特征在于，所述清洗區(1)包括至少兩條清洗線(11)，相鄰所述清洗線(11)之間形成第三維修通道(43)，所述第三維修通道(43)與所述第一維修通道(41)連通。

8.根據權利要求7所述的一種便于維護的cmp研磨設備，其特征在于，所述清洗區(1)還包括第二機械手(52)，所述第二機械手(52)設置在所述第三維修通道(43)且可于所述第三維修通道(43)的延展方向移動。

9.根據權利要求8所述的一種便于維護的cmp研磨設備，其特征在于，所述清洗區(1)還包括傳輸模組(12)，所述傳輸模組(12)設置在相鄰所述清洗線(11)之間，以將第三維修通道(43)劃分為上維修通道以及下維修通道，所述上維修通道以及所述下維修通道內均設置有第二機械手(52)。

10.根據權利要求7所述的一種便于維護的cmp研磨設備，其特征在于，還包括前置區(3)以及第三機械手(53)，所述前置區(3)設置在所述清洗區(1)遠離所述研磨區(2)的一側，所述前置區(3)與所述清洗區(1)之間形成第四維修通道(44)，所述第四維修通道(44)與所述第三維修通道(43)連通，所述第三機械手(53)設置在所述第四維修通道(44)，且可于所述第四維修通道(44)的延展方向移動。

技術總結
本發明公開一種便于維護的CMP研磨設備，包括清洗區以及設在清洗區一側的研磨區，研磨區與清洗區之間設置有第一維修通道，第一維修通道包括與外界連通的出入口，第一維修通道內設置有可于其延展方向移動的第一機械手。通過上述設置，維修人員即可由外部經出入口進入第一維修通道，實現對研磨區以及清洗區的維護，便于對CMP研磨設備內部的組件維護調試，此外，本發明將第一維修通道設置在CMP研磨設備內部，且同時作為第一機械手的設置區域以及移動區域，即本發明的第一維修通道并未占用CMP研磨設備的額外空間，在保證CMP研磨設備整體體積基本不變的情況下，增設了一條供維修人員維修設備的第一維修通道，解決了現有設備維修難、體積大的技術問題。
