本發明涉及表帶打磨，具體涉及一種手表表帶用精細拋光設備。

背景技術：

1、手表表帶是連接手表與佩戴者手腕的重要部分，手表表帶的材質種類較多，其中，不銹鋼材質的表帶廣受喜愛。表帶主要包括表扣、表帶鏈節以及連接件等，為了增加不銹鋼表帶的美觀性，不銹鋼表帶可以使用磁力拋光機進行拋光處理，不銹鋼表帶拋光前，工作人員將拋光材料和不銹鋼表帶相關部件放入磁力拋光機中，磁力拋光機會按照預設的時間以及速度對其進行拋光處理。

2、不銹鋼表帶拋光時，先選取合適型號的不銹鋼拋光針，然后向拋光桶內加入適量的水以及拋光液，磁力拋光機通過電磁線圈產生的磁場來控制不銹鋼拋光針運動，當磁場作用于不銹鋼拋光針時，不銹鋼拋光針會產生高速旋轉和碰撞，從而對放置在拋光桶內的表帶各部件進行均勻拋光，由于表帶中的連接件為細小銷釘，形狀尺寸與拋光針相差無幾，拋光完成后，工作人員難以分離拋光針和表帶連接件，不銹鋼表帶批量拋光時，增加工作內容，降低拋光效率。

技術實現思路

1、解決的技術問題

2、針對現有技術所存在的上述缺點，本發明提供了一種手表表帶用精細拋光設備，能夠有效地解決現有技術中，由于表帶中的連接件為細小銷釘，形狀尺寸與拋光針相差無幾，拋光完成后，工作人員難以分離拋光針和表帶連接件，不銹鋼表帶批量拋光時，增加工作內容，降低拋光效率的問題。

3、為實現以上目的，本發明通過以下技術方案予以實現：

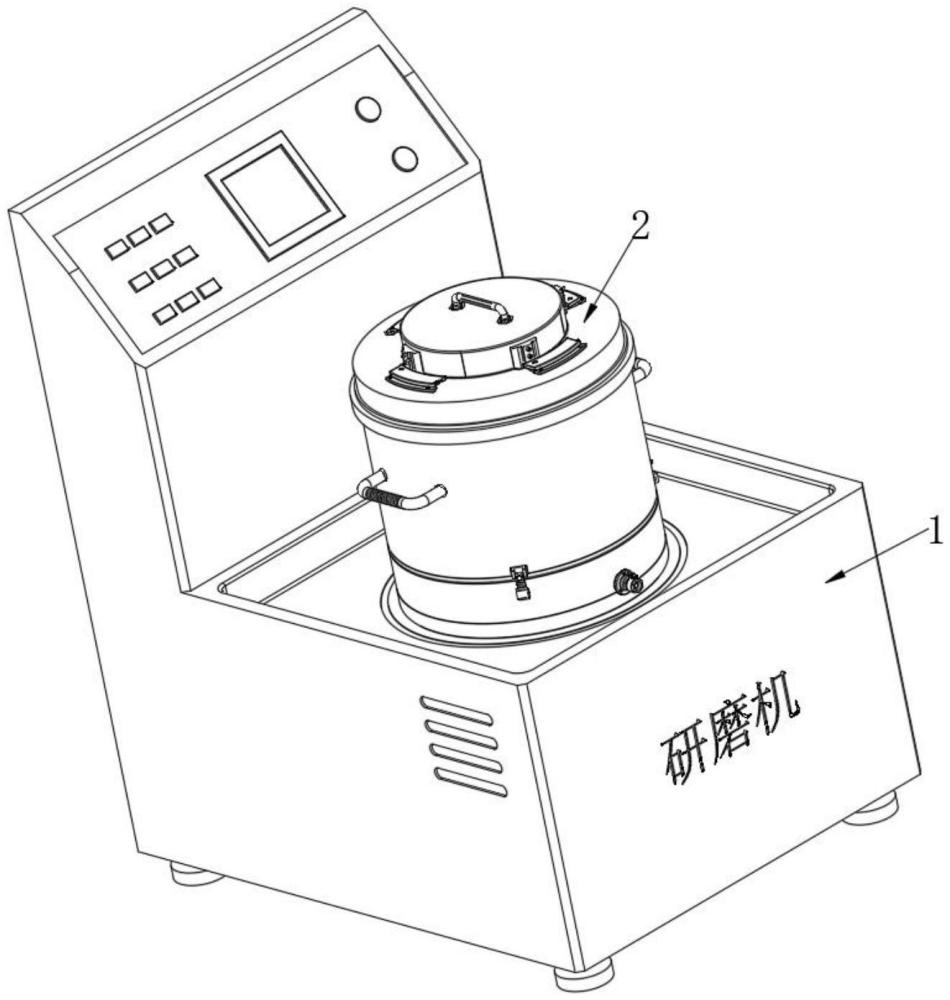

4、本發明提供一種手表表帶用精細拋光設備，包括：

5、磁性工作臺；

6、拋光部，所述拋光部設于磁性工作臺上方，所述拋光部包括拋光桶和基座，所述拋光桶通過設置在其圓周外表面的密封件與基座相連接，所述拋光桶頂部可拆卸安裝有桶蓋，所述桶蓋內設有可用于手表表帶各部件以及拋光針分離的篩分機構；

7、其中，所述拋光桶底端開設有通孔，所述基座內設有可用于分離拋光液和手表表帶各部件的過濾機構。

8、進一步地，所述過濾機構包括u形架，所述u形架固定連接在拋光桶底端，所述u形架兩側開設有z形槽，所述z形槽內滑動連接有密封板，且該密封板側壁通過復位彈簧與u形架內壁相連接，所述密封板底端固定連接有連接塊，所述連接塊斜面滑動連接有推塊，且該推塊通過設置在其頂端的升降桿與拋光桶底端固定連接。

9、進一步地，所述拋光桶底端固定連接有可用于集中收集拋光液的錐形罩，所述錐形罩底端固定連接有排液管，且該排液管端部貫穿基座內壁。

10、進一步地，所述密封件還包括固定塊和限位塊，所述固定塊固定連接在拋光桶圓周外表面，所述固定塊通過開設在其表面的滑槽滑動連接有插接板，且該插接板表面開設有卡槽，所述插接板遠離卡槽一側通過壓縮彈簧與固定塊相連接，所述限位塊固定連接在基座圓周外表面，所述限位塊頂端固定連接有卡塊，所述限位塊頂端開設有與插接板側壁相貼合的插接槽，所述基座和拋光桶之間可拆卸安裝有密封墊。

11、進一步地，所述篩分機構包括安裝架，所述安裝架呈錐形，且該安裝架通過設置在其頂部的彈性卡扣與桶蓋內頂端之間可拆卸安裝，所述安裝架通過開設在其表面的槽口活動連接有篩板，所述篩板由兩個薄板構成，遠離所述桶蓋一側的薄板表面開設有槽孔，所述槽孔為豎直設置，且該槽孔呈錐形，靠近所述桶蓋一側的薄板表面開設有出料口，且該薄板表面設有可用于分離拋光針驅動機組。

12、進一步地，所述篩分機構還包括收集罩，所述收集罩上下部均呈錐形，所述收集罩通過設置在其頂端的磁性件與安裝架之間可拆卸安裝，所述收集罩外表面固定連接有擋板，所述收集罩外表面開設有進料口，一對所述擋板相鄰面固定連接有斜板，且該斜板與進料口相對齊，所述收集罩頂部可拆卸安裝有蓋板。

13、進一步地，所述桶蓋頂端通過連接件可拆卸安裝有收集桶。

14、本發明提供的技術方案，與現有技術相比，具有如下有益效果：

15、本發明設置有利用篩分機構內的篩板振動，使得篩板上的不銹鋼拋光針以及手表銷釘會從槽孔掉落，而表帶鏈節以及表扣等形狀較大的部件會停留在篩板表面，可以完成初步分離，同時，利用磁選分離，可以將不銹鋼拋光針以及表帶銷釘，再次進行分選，隨著工作人員翻轉桶蓋，能夠完成拋光針、手表鏈節、表扣以及表帶銷釘之間的快速分選，由于槽孔呈豎直的錐形設置，并且槽孔上設置有凹槽以及擋塊，能夠保障移動的不銹鋼拋光針以及表帶銷釘接觸到擋塊后，會直接掉落在槽孔內，并且錐形設置的槽孔，可以避免桶蓋翻轉過程中不銹鋼拋光針以及表帶銷釘從槽孔再次回去，影響分選效率，同時，蓋板、斜板以及擋板之間能夠形成一個閉合空間，當桶蓋翻轉時，向下掉落的手表表帶各部件以及拋光針會沿著斜板進入進料口再次進入錐形罩內，不會雜亂無章的分布，方便再次進行分選。

技術特征：

1.一種手表表帶用精細拋光設備，其特征在于，包括：

2.根據權利要求1所述的一種手表表帶用精細拋光設備，其特征在于：所述過濾機構(27)包括u形架(271)，所述u形架(271)固定連接在拋光桶(21)底端，所述u形架(271)兩側開設有z形槽(272)，所述z形槽(272)內滑動連接有密封板(273)，且該密封板(273)側壁通過復位彈簧與u形架(271)內壁相連接，所述密封板(273)底端固定連接有連接塊(274)，所述連接塊(274)斜面滑動連接有推塊(275)，且該推塊(275)通過設置在其頂端的升降桿(276)與拋光桶(21)底端固定連接。

3.根據權利要求1所述的一種手表表帶用精細拋光設備，其特征在于：所述拋光桶(21)底端固定連接有可用于集中收集拋光液的錐形罩(277)，所述錐形罩(277)底端固定連接有排液管(278)，且該排液管(278)端部貫穿基座(22)內壁。

4.根據權利要求1所述的一種手表表帶用精細拋光設備，其特征在于：所述密封件(23)還包括固定塊(231)和限位塊(232)，所述固定塊(231)固定連接在拋光桶(21)圓周外表面，所述固定塊(231)通過開設在其表面的滑槽滑動連接有插接板(233)，且該插接板(233)表面開設有卡槽(234)，所述插接板(233)遠離卡槽(234)一側通過壓縮彈簧與固定塊(231)相連接，所述限位塊(232)固定連接在基座(22)圓周外表面，所述限位塊(232)頂端固定連接有卡塊(235)，所述限位塊(232)頂端開設有與插接板(233)側壁相貼合的插接槽(236)，所述基座(22)和拋光桶(21)之間可拆卸安裝有密封墊(237)。

5.根據權利要求1所述的一種手表表帶用精細拋光設備，其特征在于：所述篩分機構(25)包括安裝架(251)，所述安裝架(251)呈錐形，且該安裝架(251)通過設置在其頂部的彈性卡扣與桶蓋(24)內頂端之間可拆卸安裝，所述安裝架(251)通過開設在其表面的槽口活動連接有篩板(252)，所述篩板(252)由兩個薄板構成，遠離所述桶蓋(24)一側的薄板表面開設有槽孔(253)，所述槽孔(253)為豎直設置，且該槽孔(253)呈錐形，靠近所述桶蓋(24)一側的薄板表面開設有出料口(254)，且該薄板表面設有可用于分離拋光針驅動機組。

6.根據權利要求1所述的一種手表表帶用精細拋光設備，其特征在于：所述篩分機構(25)還包括收集罩(255)，所述收集罩(255)上下部均呈錐形，所述收集罩(255)通過設置在其頂端的磁性件與安裝架(251)之間可拆卸安裝，所述收集罩(255)外表面固定連接有擋板(256)，所述收集罩(255)外表面開設有進料口(257)，一對所述擋板(256)相鄰面固定連接有斜板(258)，且該斜板(258)與進料口(257)相對齊，所述收集罩(255)頂部可拆卸安裝有蓋板(259)。

7.根據權利要求1所述的一種手表表帶用精細拋光設備，其特征在于：所述桶蓋(24)頂端通過連接件可拆卸安裝有收集桶(28)。

技術總結
本發明涉及表帶打磨技術領域，并公開了一種手表表帶用精細拋光設備，包括磁性工作臺，拋光部，所述拋光部設于磁性工作臺上方，所述拋光部包括拋光桶和基座，所述拋光桶通過設置在其圓周外表面的密封件與基座相連接，所述拋光桶頂部可拆卸安裝有桶蓋，所述桶蓋內設有可用于手表表帶各部件分離的篩分機構，其中，所述拋光桶底端開設有通孔，所述基座內設有可用于分離拋光液和手表表帶各部件的過濾機構。該手表表帶用精細拋光設備，能夠有效地解決現有技術中，由于表帶中的連接件為細小銷釘，形狀尺寸與拋光針相差無幾，拋光完成后，工作人員難以分離拋光針和表帶連接件，不銹鋼表帶批量拋光時，增加工作內容，降低拋光效率的問題。

技術研發人員：陳家滔,劉群銳,曾令坤,曾令山
受保護的技術使用者：東莞市正勵信精密五金有限公司
技術研發日：
技術公布日：2025/4/24
