本技術涉及密煉機設備，具體為一種密煉機的雙插銷鎖緊裝置。

背景技術：

1、密煉機，主要用于橡膠的塑煉和混煉，是橡膠工廠內主要的設備之一，密煉機在使用時，橡膠材料會從送料管進入密煉室，在高溫密閉狀態下，利用密煉室的一對特定形狀的轉子，對橡膠材料進行塑煉和混煉，工作完成后，驅動裝置帶動密煉室進行翻轉，使得密煉室與送料管相脫離，并將塑煉和混煉后的橡膠材質帶出密煉。

2、現有的密煉機在工作時，一對特定形狀的轉子對橡膠材料進行攪拌，攪拌完成后需要進行旋轉門體進行下料的流程，若產生一定的縫隙沒有閉合，則會出現漏料的情況，影響后續生產，所以本實用新型提出一種密煉機的雙插銷鎖緊裝置，以解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種密煉機的雙插銷鎖緊裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種密煉機的雙插銷鎖緊裝置，包括機體、進料口、進料管、安裝座、轉軸、固定軸、第一齒輪、第二齒輪以及調節框，所述機體的一側設有進料口，所述進料口與機體之間設有進料管，所述機體上與進料管相對稱的一側設有出料箱，所述出料箱的下側設有出料管，所述機體的下側設有底座，所述底座的下側設有多個支撐柱，多個所述支撐柱呈矩形分布底座的四角，所述機體上與底座靠近的兩側均設有安裝座，兩所述安裝座的一側設有電機，所述電機的軸端處設有轉軸，所述轉軸伸入安裝座內。

3、優選的，所述轉軸上設有兩調節塊，兩所述調節塊伸入機體內，所述機體內靠近調節塊的位置設有密煉箱，兩所述調節塊的下側設有第一鎖緊門，所述第一鎖緊門的下側設有卡板。

4、優選的，所述轉軸上遠離電機的一端設有第一齒輪，所述第一齒輪的外側設有調節框，所述調節框上設有齒條，所述齒條與第一齒輪相互嚙合。

5、優選的，所述機體內與第一鎖緊門相對應的位置設有第二鎖緊門，所述第二鎖緊門的下側也設有兩調節塊，所述機體與調節塊相對應的位置設有調節槽，所述第二鎖緊門與卡板相對應的位置設有鎖緊槽，所述鎖緊槽的尺寸與卡板的尺寸相適配。

6、優選的，所述機體上與調節框相對應的位置設有固定座，所述固定座內設有容納槽，所述容納槽內設有伸縮桿，所述伸縮桿上遠離容納槽的一端設有固定塊，所述固定塊與調節框固定連接，所述調節框上遠離第一齒輪的位置設有第二齒輪，且所述調節框與第二齒條框相對應的位置設有齒條，所述齒條與第二齒輪相互嚙合，所述第二齒輪上遠離調節框的一側設有固定軸，所述固定軸伸入安裝座內，所述固定軸與第二鎖緊門通過調節塊轉動連接。

7、與現有技術相比，本實用新型的有益效果是：本實用新型結構簡單，通過第一鎖緊門以及第二鎖緊門滿足下料后的封閉需求，通過卡板與鎖緊槽，確保第一鎖緊門與第二鎖緊門進行封閉時，避免在交接出產生縫隙，通過調節框與第一齒輪以及第二齒輪，達到第一鎖緊門與第二鎖緊門的關閉與打開的聯動性。

技術特征：

1.一種密煉機的雙插銷鎖緊裝置，其特征在于，包括機體(1)、進料口(2)、進料管(3)、安裝座(4)、轉軸(5)、固定軸(6)、第一齒輪(7)、第二齒輪(8)以及調節框(9)，所述機體(1)的一側設有進料口(2)，所述進料口(2)與機體(1)之間設有進料管(3)，所述機體(1)上與進料管(3)相對稱的一側設有出料箱(10)，所述出料箱(10)的下側設有出料管(11)，所述機體(1)的下側設有底座(12)，所述底座(12)的下側設有多個支撐柱(13)，多個所述支撐柱(13)呈矩形分布底座(12)的四角，所述機體(1)上與底座(12)靠近的兩側均設有安裝座(4)，兩所述安裝座(4)的一側設有電機(14)，所述電機(14)的軸端處設有轉軸(5)，所述轉軸(5)伸入安裝座(4)內。

2.根據權利要求1所述的一種密煉機的雙插銷鎖緊裝置，其特征在于：所述轉軸(5)上設有兩調節塊，兩所述調節塊伸入機體(1)內，所述機體(1)內靠近調節塊的位置設有密煉箱，兩所述調節塊的下側設有第一鎖緊門(15)，所述第一鎖緊門(15)的下側設有卡板(16)。

3.根據權利要求1所述的一種密煉機的雙插銷鎖緊裝置，其特征在于：所述轉軸(5)上遠離電機(14)的一端設有第一齒輪(7)，所述第一齒輪(7)的外側設有調節框(9)，所述調節框(9)上設有齒條，所述齒條與第一齒輪(7)相互嚙合。

4.根據權利要求2所述的一種密煉機的雙插銷鎖緊裝置，其特征在于：所述機體(1)內與第一鎖緊門(15)相對應的位置設有第二鎖緊門(17)，所述第二鎖緊門(17)的下側也設有兩調節塊，所述機體(1)與調節塊相對應的位置設有調節槽，所述第二鎖緊門(17)與卡板(16)相對應的位置設有鎖緊槽(18)，所述鎖緊槽(18)的尺寸與卡板(16)的尺寸相適配。

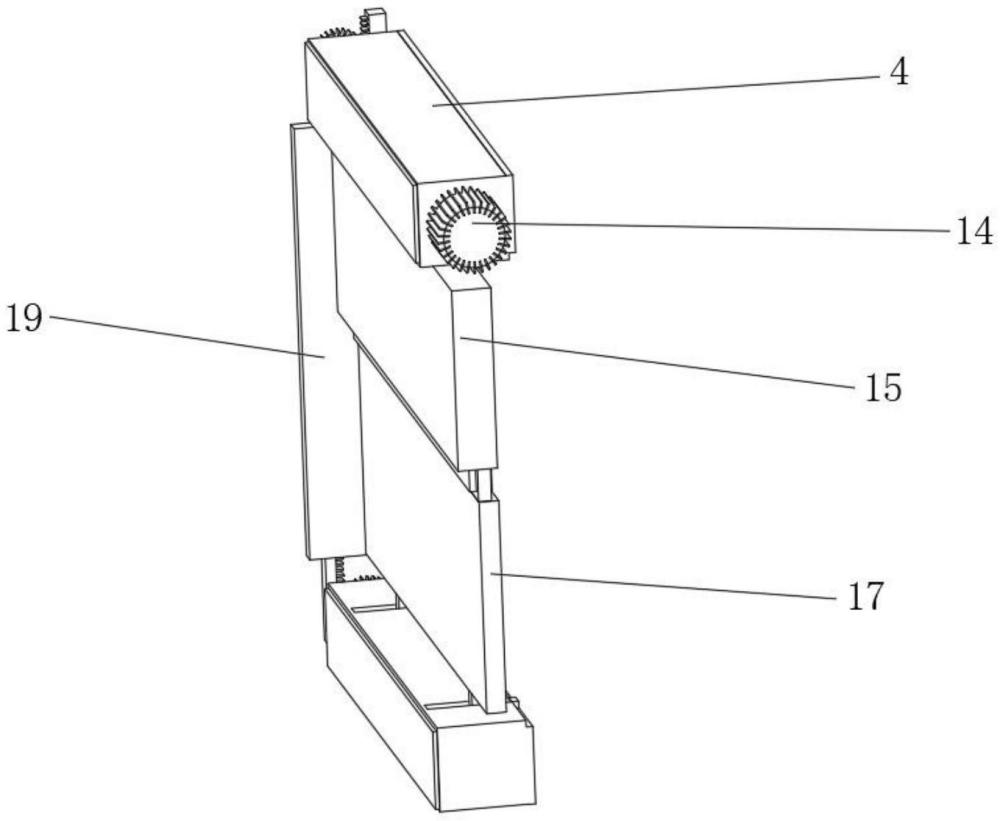

5.根據權利要求2所述的一種密煉機的雙插銷鎖緊裝置，其特征在于：所述機體(1)上與調節框(9)相對應的位置設有固定座(19)，所述固定座(19)內設有容納槽，所述容納槽內設有伸縮桿(20)，所述伸縮桿(20)上遠離容納槽的一端設有固定塊，所述固定塊與調節框(9)固定連接，所述調節框(9)上遠離第一齒輪(7)的位置設有第二齒輪(8)，且所述調節框(9)與第二齒條框相對應的位置設有齒條，所述齒條與第二齒輪(8)相互嚙合，所述第二齒輪(8)上遠離調節框(9)的一側設有固定軸(6)，所述固定軸(6)伸入安裝座(4)內，所述固定軸(6)與第二鎖緊門(17)通過調節塊轉動連接。

技術總結
本技術公開了一種密煉機的雙插銷鎖緊裝置，包括機體、進料口、進料管、安裝座、轉軸、固定軸、第一齒輪、第二齒輪以及調節框，所述機體的一側設有進料口，所述進料口與機體之間設有進料管，所述機體上與進料管相對稱的一側設有出料箱，所述出料箱的下側設有出料管，所述機體的下側設有底座，所述底座的下側設有多個支撐柱，多個所述支撐柱呈矩形分布底座的四角，所述機體上與底座靠近的兩側均設有安裝座，兩所述安裝座的一側設有電機，所述電機的軸端處設有轉軸，所述轉軸伸入安裝座內。本技術結構簡單，通過第一鎖緊門以及第二鎖緊門滿足下料后的封閉需求。

技術研發人員：史志揚
受保護的技術使用者：輔銳實業（上海）有限公司
技術研發日：20240627
技術公布日：2025/4/28
