本發明涉及化學藥品純化技術領域，尤其是一種硫酸鉀提純工藝。

背景技術：

硫酸鉀是無色結晶體，吸濕性小，不易結塊，物理性狀良好，施用方便，是很好的水溶性鉀肥。硫酸鉀也是化學中性、生理酸性肥料。硫酸鉀是一種無氯、優質高效鉀肥，特別是在煙草、葡萄、甜菜、茶樹、馬鈴薯、亞麻及各種果樹等忌氯作物的種植業中，是不可缺少的重要肥料。

但對于干旱缺水的滴灌地區，普通硫酸鉀肥在施用方面存在很大的缺陷。一方面滴灌用水量小很難將硫酸鉀肥完全溶解，制約了其利用效率；另一方面普通硫酸鉀肥溶解性較差并且含有難容雜質，將其溶解后再滴灌不僅增加了滴灌用水量而且還有可能堵塞滴灌管道。

技術實現要素：

本發明針對現有技術的不足，提出一種硫酸鉀提純工藝，獲得的產品純度高。

為了實現上述發明目的，本發明提供以下技術方案：一種硫酸鉀提純工藝，包括依次進行如下過程：

溶解：對置于溶解槽中的硫酸鉀粗料進行充分溶解；

過濾：溶解后物料進入板式過濾機充分過濾，收集上層清液到清液槽，下層濾液送入洗液槽進行再次溶解，再次溶解后的上層清液回流至板式過濾機；

蒸發：清液槽中清液依次經過一效蒸發器、二效蒸發器和三效蒸發器蒸發濃縮；

結晶：濃縮液送入懸液分離器，再經離心機分離后，固體料結晶處理；

烘干：接警后的散粒狀固體物料，送入流化床進行干燥處理。

進一步地，溶解槽中設有攪拌器和換熱器。

進一步地，清液槽內部設有換熱器。

進一步地，蒸發過程中，蒸汽經過一效蒸發器換熱后凝結蒸汽水進入汽水分離器，經汽水分離后蒸汽與一效蒸發器中物料蒸汽混合進入二效蒸發器。

進一步地，蒸發過程中，進入二效蒸發器的混合蒸汽經過換熱進入汽水分離器，經汽水分離后蒸汽與二效蒸發器中物料蒸汽混合后進入三效蒸發器。

進一步地，溶解過程的溶解水包括三效蒸發器中物料蒸汽經凝汽器冷凝后的凝結水、一二次板式過濾機上層清液、一次蒸汽汽水分離器的凝結水、三效蒸發器的二次冷凝水。

進一步地，懸液分離器上層清液和離心機產生的物料濾液，經充分?jǐn)嚢韬蠓祷刂烈恍д舭l(fā)、三效蒸發器繼續回用蒸發。

與現有技術相比，本發明具有以下優點：通過對普通硫酸鉀肥的溶解、過濾、蒸發、結晶、烘干、磨碎等一些列物理提純過程將普通硫酸鉀肥加工成溶解快、純度高適合滴灌施用的新型硫酸鉀肥。

附圖說明

圖1為本發明硫酸鉀提純工藝的流程示意圖；

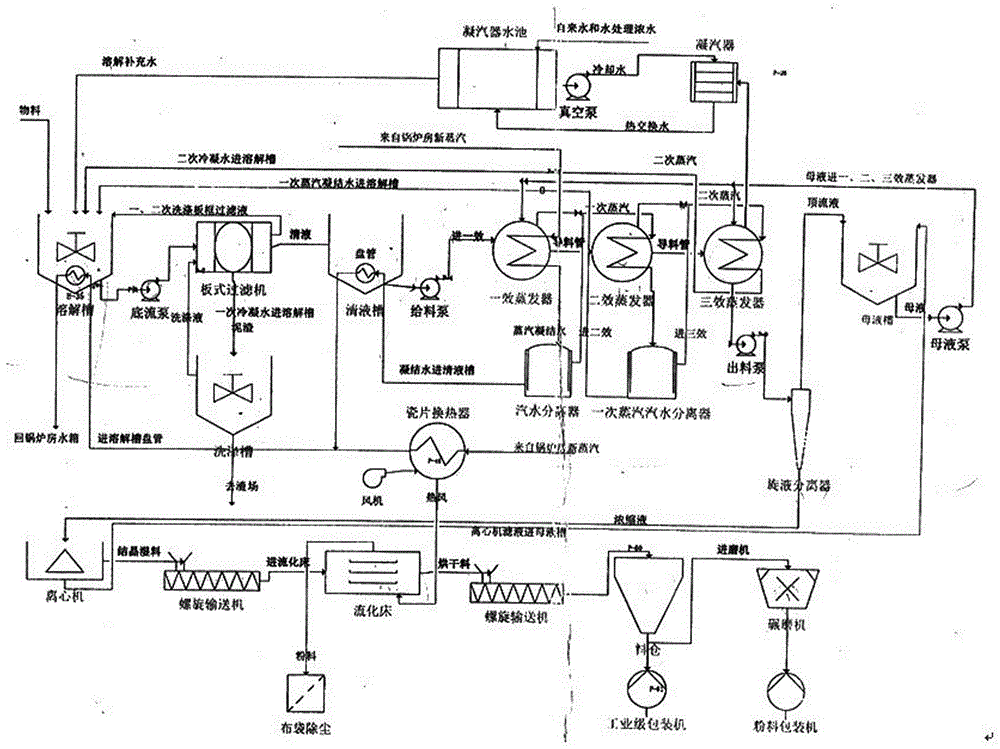

圖2為本發明生產系統示意圖。

具體實施方式

下面結合附圖對本發明進行詳細描述，本部分的描述僅是示范性和解釋性，不應對本發明的保護范圍有任何的限制作用。

如圖1和2所示，一種硫酸鉀提純工藝，包括依次進行如下過程：

1.1 溶解

原料主要來自新疆羅布泊地區的國投新疆羅布泊鉀鹽有限責任公司，該企業是我國最大的硫酸鉀生產企業，目前年產120萬t/a。

原料在溶解槽內進行充分溶解，溶解后用底流泵將物料打入板式過濾機進行過濾。溶解槽內設有攪拌器和換熱器可以加速原料充分溶解。換熱器中的蒸汽來自園區蒸汽管網。溶解槽內的溶解水來自四部分：三效分離器中物料蒸汽經凝汽器冷凝后的凝結水、一二次板式過濾機上層清液、一次蒸汽汽水分離器的一次蒸汽凝結水、三效蒸發器的二次冷凝水。

1.2 過濾

進入板式過濾機的物料經過充分過濾，上層清液收集到清液槽為進入下一級蒸發做準備，下層濾液進入洗液槽再次進行攪拌溶解后上層清液回流到板式過濾機，下層不溶物去固廢貯存場。

清液槽一方面為后面的蒸發工序起緩沖作用，另一方面清液槽內部有換熱器，對清液進行加熱便于后續蒸發。

1.3 蒸發

清液槽的清液經過給料泵進入一效蒸發器，之后通過自流依次進入二效、三效蒸發器進行蒸發后通過出料泵將蒸發濃縮液打入懸液分離器。

來自園區管網的蒸汽經過一效蒸發器換熱后凝結蒸汽水進入汽水分離器，經汽水分離后蒸汽與一效蒸發器中物料蒸汽混合進入二效蒸發器。；進入二效蒸發器的混合蒸汽經過換熱進入一次蒸汽汽水分離器，經汽水分離后蒸汽與二效蒸發器中物料蒸汽混合后進入三效蒸發器；一次蒸汽凝結水返回至溶解槽回用；進入三效蒸發器的混合蒸汽經過換熱后作為二次冷凝水返回至溶解槽回用。三效蒸發器中的物料蒸汽通過凝汽器冷凝后回流至溶解槽回用。

本項可行性研究中，來自園區的新鮮蒸汽通過瓷片換熱器、溶解槽內的換熱器以及從汽水分離器分離出的冷凝水混合后回到園區鍋爐房水箱。通過多次論證分析，認為將冷凝水送回園區鍋爐房水箱的方法不可取，因?yàn)樵谡舭l(fā)過程中會有少量硫酸根離子、氯離子、鉀離子進入蒸汽后被冷凝，這類冷凝水一旦回到鍋爐水箱繼續回用會在鍋爐及管道內結垢甚至?xí)⑵涓g。所以，建議將這部分冷凝水用作工藝用水回流到溶解槽。

1.4 分離

進入懸液分離器的物料經固液分離濃縮液進入離心機離心，結晶濾料被螺旋輸送機送入流化床烘干。懸液分離器上層清液和離心機產生的物料濾液打入母液槽，經充分?jǐn)嚢韬罄媚敢罕梅祷刂烈恍А⑷д舭l(fā)器繼續回用蒸發。

1.5 烘干

結晶后的散粒狀固體物料，由螺旋加料器送入流化床干燥器中。空氣由鼓風機吹入瓷片換熱器，加熱后的高溫?zé)峥諝馑腿肓骰驳撞拷?jīng)分布板與固體物料接觸，形成流態化，達到氣固相的熱質交換，物料干燥后由排料口排出。 尾氣由流化床頂部排出，經布袋除塵器回收被帶出的產品。經過流化床烘干的物料經螺旋輸送機送至料倉，一部分通過料倉直接包裝，另一部分進入碾磨機碾磨后包裝。來自園區蒸汽管網的蒸汽輸入瓷片換熱器，經風機鼓風后產生熱風送入流化床對物流進行烘干。

經過本發明提純處理，純化后的硫酸鉀純度得到大大提高，結果如下表：

以上所述僅是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
