本實用新型涉及一種發酵機構，具體涉及一種有機肥回轉筒發酵機構，屬于有機肥生產設備技術領域。

背景技術：

有機肥主要來源于秸稈和動物糞便，其施于土壤以提供植物營養為其主要功能的含碳物料；經生物物質、動植物廢棄物和植物殘體加工而來，消除了其中的有毒有害物質，富含大量有益物質，有機肥中包含多種有機酸、肽類以及包括氮、磷、鉀在內的豐富的營養元素；不僅能為農作物提供全面營養，而且肥效長，可增加和更新土壤有機質，促進微生物繁殖，改善土壤的理化性質和生物活性，是綠色食品生產的主要養分；但現有的有機肥加工過程中，發酵時間長，發酵系統復雜，建設成本高。

技術實現要素：

為解決上述問題，本實用新型提出了一種有機肥回轉筒發酵機構，發酵時間短，發酵全面，且能夠除去臭味和有害物質。

本實用新型的有機肥回轉筒發酵機構，包括底座；所述底座上設置有滾筒；所述滾筒內側依次設置有三道料倉；所述滾筒外側設置有多個拖帶；所述拖帶下部安裝有拖輪；所述滾筒外側中部設置有齒環；所述齒環外邊側嚙合有小齒輪；所述小齒輪安裝于動力機構上；通過動力機構帶動小齒輪動作，小齒輪驅動齒環轉動，從而達到滾筒旋轉，使滾筒內的有機肥原料從一個料倉過渡到另一料倉，同時，將末端料倉內的有機肥原料輸出；所述滾筒輸出端設置有出料聯箱；所述出料聯箱頂部設置有溫控加熱箱；所述溫控加熱箱輸入端設置有風機；三道所述料倉內設置有長條勾角；所述動力機構、風機和溫控加熱箱均連接到PLC；帶一定斜度的滾筒緩慢速旋轉；溫控空氣從出料聯箱進入滾筒,與物料逆向流動,在入料口排出或停留在滾筒內側，其間逐漸升溫，使原料很快達到發酵溫度；通過PLC控制動力機構轉速,物料在滾筒內停留大約3～6天；內部物料每天前移一個區域,最后一級排出；滾筒內部長條勾角可保留10～15％的堆肥,作為新原料的接種體；其操作簡單，工作效率高。

進一步地，所述滾筒輸入端設置有進料斗；所述進料斗輸出端設置有閥板，進料時打開閥板，完成進料后即可關閉閥板。

進一步地，所述動力機構包括電機，及與電機安裝的減速機。

進一步地，所述溫控加熱箱包括箱體，所述箱體內側安裝有加熱管；所述加熱管電連接溫控器，通過PLC對溫控器進行預輸入和溫度實時采集，控制箱體內的溫度；從而達到回轉筒內側溫度。

本實用新型與現有技術相比較，本實用新型的有機肥回轉筒發酵機構，結構簡單，安裝方便，建設成本低，采用分段式發酵和自動化遞料，且每段料倉內留下新原料的接種體；發酵時，溫控空氣從出料聯箱進入滾筒,與物料逆向流動,在入料口排出或停留在滾筒內側，其間逐漸升溫，使原料很快達到發酵溫度，發酵效率高。

附圖說明

圖1是本實用新型的整體結構示意圖。

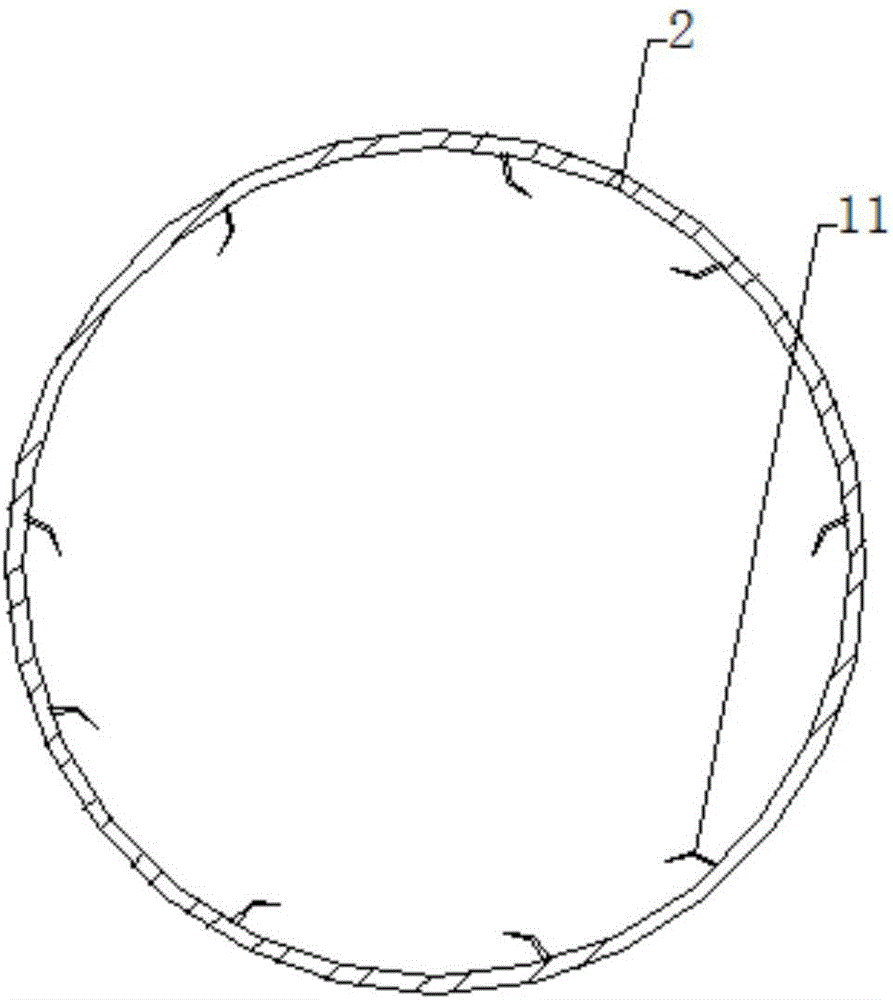

圖2是本實用新型的料倉處徑向截面結構示意圖。

具體實施方式

如圖1和圖2所示，本實用新型的有機肥回轉筒發酵機構，包括底座1；所述底座1上設置有滾筒2；所述滾筒2內側依次設置有三道料倉(未圖示)；所述滾筒2外側設置有多個拖帶3；所述拖帶3下部安裝有拖輪4；所述滾筒2外側中部設置有齒環5；所述齒環5外邊側嚙合有小齒輪6；所述小齒輪6安裝于動力機構7上；通過動力機構7帶動小齒輪6動作，小齒輪6驅動齒環5轉動，從而達到滾筒旋轉，使滾筒內的有機肥原料從一個料倉過渡到另一料倉，同時，將末端料倉內的有機肥原料輸出；所述滾筒1輸出端設置有出料聯箱8；所述出料聯箱8頂部設置有溫控加熱箱9；所述溫控加熱箱9輸入端設置有風機10；三道所述料倉內設置有長條勾角11；所述動力機構7、風機10和溫控加熱箱9均連接到PLC；帶一定斜度的滾筒緩慢速旋轉；溫控空氣從出料聯箱進入滾筒,與物料逆向流動,在入料口排出或停留在滾筒內側，其間逐漸升溫，使原料很快達到發酵溫度；通過PLC控制動力機構轉速,物料在滾筒內停留大約3～6天；內部物料每天前移一個區域,最后一級排出；滾筒內部長條勾角可保留10～15％的堆肥,作為新原料的接種體；其操作簡單，工作效率高。

所述滾筒2輸入端設置有進料斗12；所述進料斗12輸出端設置有閥板13，進料時打開閥板，完成進料后即可關閉閥板。

所述動力機構7包括電機，及與電機安裝的減速機。

所述溫控加熱箱9包括箱體14，所述箱體內側安裝有加熱管15；所述加熱管15電連接溫控器16，通過PLC對溫控器進行預輸入和溫度實時采集，控制箱體內的溫度；從而達到回轉筒內側溫度。

本實用新型的有機肥回轉筒發酵機構，結構簡單，安裝方便，建設成本低，采用分段式發酵和自動化遞料，且每段料倉內留下新原料的接種體；發酵時，溫控空氣從出料聯箱進入滾筒,與物料逆向流動,在入料口排出或停留在滾筒內側，其間逐漸升溫，使原料很快達到發酵溫度，發酵效率高。

以上述依據本實用新型的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
