本發明屬于電子陶瓷封裝材料技術領域，尤其涉及高密度封裝材料，具體提供一種高密度封裝用高熱膨脹系數陶瓷材料及其制備方法。

背景技術：

由于電子信息產業推動著集成電路系統不斷朝著高密度化、超大規模化和多功能化的方向發展，這使得電子封裝技術成為芯片制造技術和系統集成技術中獨立而又不可或缺的技術體系。電子封裝材料在封裝技術中又起到至關重要的作業，其主要對芯片提供機械支持、電氣連接、散熱防潮、應力緩和等物理保護作用。而這些功能的實現，都依賴于電子封裝材料的綜合性能。因?yàn)樘沾煞庋b材料由于其在電、熱、機械特性等方面性能穩定，而且其性能可以通過改變其化學成分和調整工藝來實現，所以在目前的高端芯片制造中大多采用最先進的多層陶瓷球柵陣列封裝技術。

傳統的Al₂O₃、AIN、BeO和SiC等陶瓷封裝材料，由于工藝溫度高，成型能力弱等問題，無法滿足高密度封裝技術的發展需求，因此出現了低溫共燒陶瓷(LTCC)材料。目前，低溫共燒陶瓷(LTCC)材料的研發已成為電子封裝領域的研究熱點，而LTCC技術已被廣泛應用于微波、射頻等器件的單芯片或組件的封裝，在無線通信領域起著極為重要的作用。目前，高密度封裝廣泛采用多層陶瓷球柵陣列封裝結構，而將LTCC模塊用植球技術封裝在PCB板上存在熱失配等問題。對于陶瓷封裝材料而言，因?yàn)楦呙芏确庋b的需求，這類材料通常需要介電常數低，損耗小，機械性能優異以及高熱膨脹系數以實現基板和金屬涂層的熱匹配。但是，目前的陶瓷封裝材料仍然普遍存在機械強度低，熱膨脹偏小等缺點，所以開發具有高熱膨脹系數高強度的LTCC材料迫在眉睫。

如公開號為：CN 1002898027B、發明名稱為“電子元器件封裝材料用陶瓷粉及其生產方法”的專利中公開了一種陶瓷粉的制備方法，該陶瓷包括45wt％的含BaO、B₂O₃、SiO₂、Al₂O₃的復合氧化物及55wt％的石英粉，其抗彎強度為150～175MPa。而在申請?zhí)枮椋?01610365136.1、發明名稱為“一種高熱膨脹系數陶瓷材料及其制備方法”的專利中公開了一種鈣硼硅玻璃為主的電子封裝陶瓷材料，其配方采用35～85wt％組成為CaO、B₂O₃、SiO₂、Al₂O₃的鈣硼硅復合氧化物及15～65wt％石英砂，所得陶瓷材料以硅灰石、石英成為主晶相，熱膨脹系數(CTE)為8.5～12.5ppm/℃，與PCB板(熱膨脹系數12～18ppm/℃)相比依然較低，仍然不能有效的解決熱失陪問題；此外，上述兩份專利文件中材料的制備過程復雜，分為復合氧化物和陶瓷粉的合成兩步完成。

對于大規模集成電路高密度封裝材料的研究，歐美等發達國家走在世界前列。美國康寧公司的名稱為“高膨脹環硅酸鹽玻璃-陶瓷”(CN 101421199B)的專利公開了一種玻璃陶瓷的制備方法，其包含(以重量百分比計)30～55％SiO₂、5～40％CaO、0～50％BaO、0～40％SrO和0.1～10％Al₂O₃。其熔制溫度高達1450-1650℃，不但耗能巨大，且對耐火材料要求高，成分中易揮發物質在熔融過程中的損耗難以控制，不適合工業化生產。該玻璃陶瓷熱膨脹系數為8.5～11.5ppm/℃，相對PCB板而言依然較低，也未注明材料的介電性能和力學性能。其作用主要是作為密封劑和金屬、金屬合金及陶瓷的高性能涂層，故其并不適用于高密度封裝。

基于此，目前需要研究出一種應用于高密度封裝的高熱膨脹系數低溫共燒陶瓷材料，在有效解決熱失配問題的同時，具備優異的機械性能、介電性能等，以滿足高密度封裝技術的需求。

技術實現要素：

本發明的目的在于針對上述背景技術中的弊端，提供一種高密度封裝用高熱膨脹系數低溫共燒陶瓷材料及其制備方法；該高熱膨脹系數低溫共燒陶瓷材料介電常數小、損耗低，熱膨脹系數與PCB板相匹配，抗彎強度高，材料性能穩定。此外，其制備工藝簡單成熟、節能高效，符合工業化生產的要求，便于批量生產以及推廣應用。

為實現上述目的，本發明采用的技術方案為：

高密度封裝用高熱膨脹系數陶瓷材料，其特征在于，以質量百分比計，所述陶瓷材料的組分包括：SiO₂：55～70wt％，BaO：20～30wt％，B₂O₃：5～10wt％，Al₂O₃：2～5wt％，Y₂O₃：0.1～1wt％，及CrO₂與ZrO₂混合物：1～3wt％。

進一步的，所述CrO₂與ZrO₂混合物為兩者任意比例的混合物。

上述高密度封裝用高熱膨脹系數陶瓷材料的制備方法，包括以下步驟：

步驟1：以氫氧化鋇、硼酸、二氧化硅、氫氧化鋁、氫氧化鋯、氧化釔、氧化鉻為原料，按配方進行配料；

步驟2：將步驟1中各原料混合均勻，經球磨、烘干、過篩后得到干燥粉體；

步驟3：將步驟2所得干燥粉體置于650～750℃下預燒1～3小時得到預燒料；

步驟4：將步驟3所得預燒料進行造粒，干壓成型；

步驟5：將步驟4中干壓成型樣品經排膠處理后，于800～950℃下燒結1～3小時，自然冷卻后即得到高熱膨脹系數陶瓷材料。

上述制備過程中采用低溫共燒，工藝簡潔成熟，節能環保，所制備材料性能穩定。本發明制備的高膨脹系數低溫共燒陶瓷材料介電性能優良，介電常數小(5～6)，損耗低(tanδ<4.0×10^-3)，熱膨脹系數為12～15ppm/℃，抗彎強度高達170～240MPa，楊氏模量為50～70GPa,為數字、模擬、微波、射頻等器件的單芯片或組件的高密度封裝提供了更好的解決方案。

綜上，本發明的有益效果在于：

1、本發明的高熱膨脹系數低溫共燒陶瓷材料熱膨脹系數為12～15ppm/℃，與PCB板熱膨脹系數(12～18ppm/℃)相匹配；抗彎強度高達170～240MPa，楊氏模量為50～70GPa，力學性能優異，能夠完全克服熱失配等問題；同時，材料介電常數小(5～6)、損耗低(tanδ<4.0×10^-3)，性能穩定，能夠滿足高密度封裝的需求；

2、本發明提供制備工藝簡單成熟、節能高效，符合工業化生產的要求，便于批量生產以及推廣應用；

3、本發明除上述用于高密度封裝領域外，也可以應用于材料封接領域，如固體氧化物燃料電池，真空電子管的制造等。

附圖說明

圖1為實施例3所制備的高熱膨脹系數低溫共燒陶瓷材料的XRD衍射分析圖。

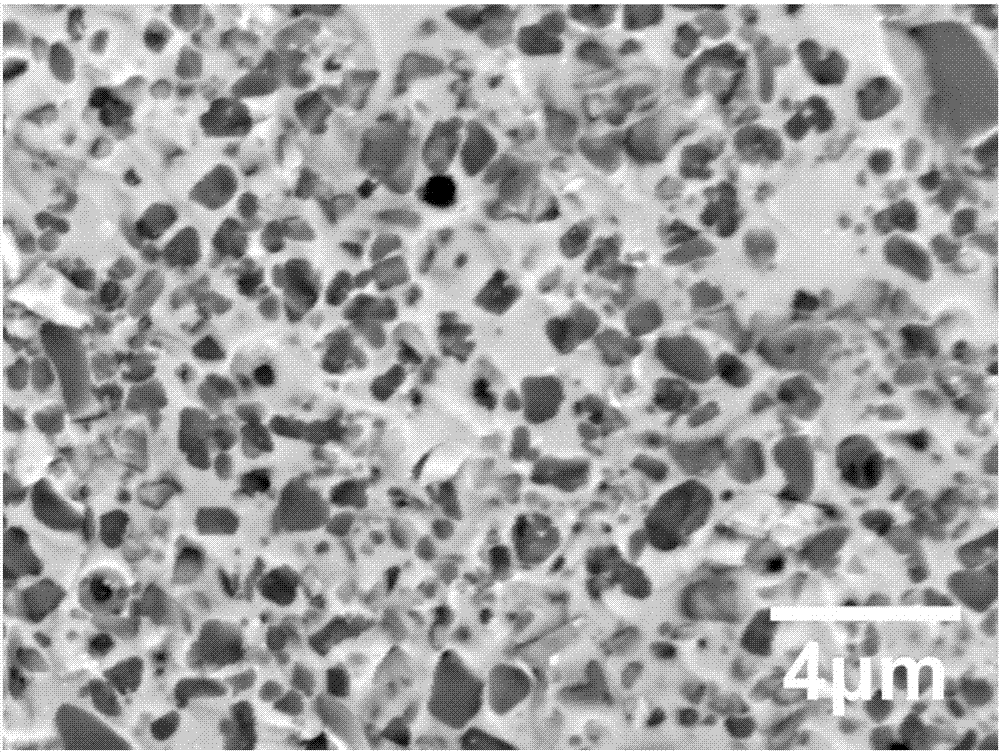

圖2為實施例3所制備的高熱膨脹系數低溫共燒陶瓷材料的斷面掃描電鏡SEM圖。

具體實施方式

以下結合具體實施例對本發明進行進一步的描述。

表1為本發明實施例1～5具有高膨脹系數低溫共燒陶瓷材料各組分實際配比和制備工藝，表2為本發明實施例1～5的各項性能；其中實施例3制備得高熱膨脹系數低溫共燒陶瓷材料的XRD衍射分析圖和斷面掃描電鏡SEM圖如圖1、圖2所示。

高密度封裝用高熱膨脹系數陶瓷材料具體制備過程如下：

步驟1：以氫氧化鋇、硼酸、二氧化硅、氫氧化鋁、氫氧化鋯、氧化釔、氧化鉻為原料，按表1中具體實施例的所述配方進行配料；

步驟2：將步驟1中各原料混合均勻，經球磨、烘干、過篩后得到干燥粉體；

步驟3：由步驟2所得干燥粉體置于650～750℃下預燒1～3小時得到預燒料；

步驟4：由步驟3所得預燒料進行造粒，干壓成型；

步驟5：將步驟4中干壓成型樣品經排膠處理后，于800～950℃下燒結1～3小時，自然冷卻后即得到高熱膨脹系數低溫共燒陶瓷材料，測試結果如表2。

表1

表2

以上所述，僅是本發明一種高膨脹系數低溫共燒陶瓷材料及其制備方法的有限實施例而已，并非對本發明的技術范圍作任何限制，凡是依據本發明的技術實質對以上實施例所作的任何修改或等同變化，均屬于本發明技術方案的范圍內。
