本發明屬于建筑物防滲材料的，具體涉及一種水下抗分散添加劑及其抗分散水泥基注漿料。

背景技術：

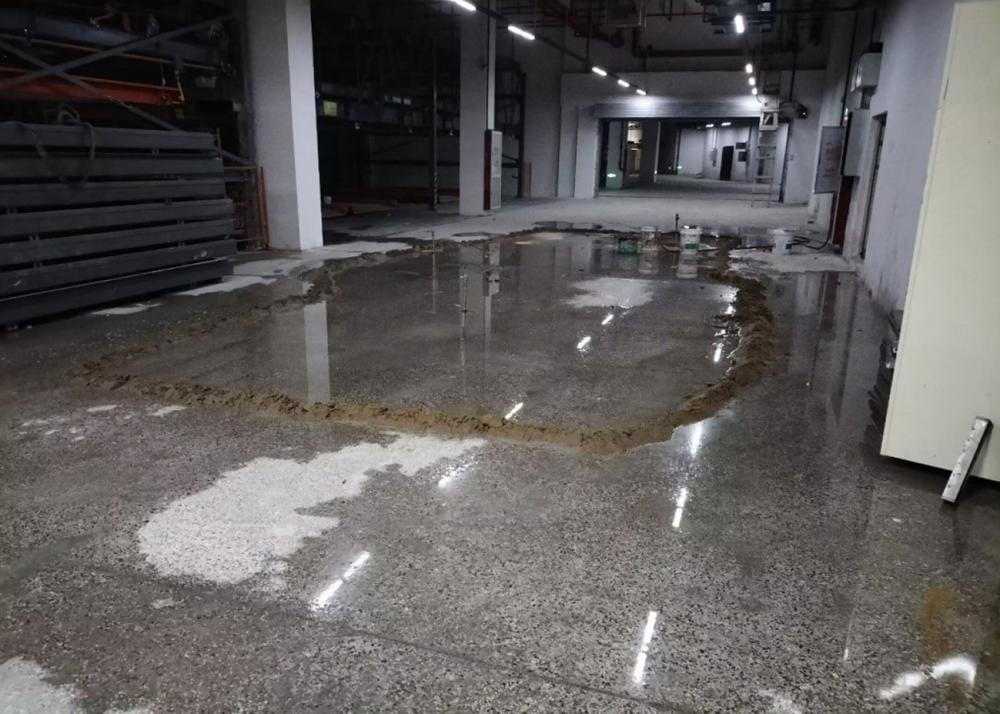

1、地下建筑滲漏是一種普遍的現象，參見圖1，目前對地下建筑滲漏常用的注漿防水材料有10多種類型，近百個型號規格，多數是漿液，注漿防水材料可分為無機材料、有機材料、有機無機復合材料。

2、無機材料作為常用的地下建筑注漿防水材料，主要是水泥-水玻璃漿液，這種材料可灌性好、早期強度高、結石率高、無毒副作用、原料來源廣、價格低，因此目前應用比較廣泛。但水泥-水玻璃漿料結石體干縮量大，后期強度下降迅速，在水中28-90天后，強度明顯下降，半年后開裂水解成粉末，喪失利用價值，并且在干燥的情況下水解速度更快，所以水泥-水玻璃漿液多用于臨時性地下加固防滲工程，其耐久性和穩定性較差。

技術實現思路

1、針對現有技術的不足，本發明提供一種水下抗分散添加劑及其抗分散水泥基注漿料，使地下建筑滲漏防水維修達到耐久性的目的。

2、為了實現上述目的，本發明所采用的技術方案是：一種水下抗分散添加劑，該添加劑的原料按照重量份至少含有如下：

3、抗水分散劑30-50份、減水劑20-25份、懸浮劑20-25份、塑性膨脹劑5-10份、凝固劑25-30份、純堿40-60份、消泡劑25-30份；將上述原料混合均勻后，用塑料包裝袋密封包裝備用。

4、優選的，所述抗水分散劑為羥丙基甲基纖維素。

5、優選的，所述的減水劑為聚羧酸減水劑。

6、優選的，所述的懸浮劑為水合硅酸鎂鋁。

7、優選的，所述的凝固劑為速溶硅酸鈉。

8、優選的，所述的混合過程為將所有原料加入到干粉混合機中攪拌均勻。優選的，所述的消泡劑為粉狀的有機硅類消泡劑。

9、一種抗分散水泥基注漿料，它由以下重量份數的組分組成：普通硅酸鹽水泥1000份、權利要求1-6任一所述的水下抗分散添加劑5-10份、水400份。

10、優選的，①在攪拌制漿設備中內先加入400份水，再加入水下抗分散劑，攪拌時間t1，使水下抗分散劑充分溶解于水中形成漿液；

11、②然后加入普通硅酸鹽水泥攪拌t2，靜止t3后再次攪拌t4，使水泥和漿液中混合均勻。

12、優選的，所述的時間t1為1分鐘，所述的時間t2為3分鐘，所述的時間t3為10分鐘，所述的時間t4為3分鐘。

13、優選的，所述的普通硅酸鹽水泥為po425普通硅酸鹽水泥。

14、（1）本發明材料通過加入抗水分散劑羥丙基甲基纖維素使普通的水泥漿具備了水中抗分散的功能，聚羧酸減水劑增加了漿料的流動性提高了可灌性，通過懸浮劑水合硅酸鎂鋁、塑性膨脹劑、速溶硅酸鈉、純堿的相互作用實現了漿料早強無收縮、微膨脹、抗滲、耐久性強的作用。

15、（2）本發明懸浮劑水合硅酸鎂鋁填補了水泥漿料固結體內的毛細孔隙，從而提高固結體的抗壓強度、抗拉強度、耐久性。

16、（3）本發明塑性膨脹劑提高了漿料的流動性與可塑性，增加抗壓強度、抗拉強度、抗裂能力，提高抗滲性。

17、（4）本發明速溶硅酸鈉促進水泥水化、加速水泥凝固、提高漿料強度，增加水泥結實體的穩定性與抗滲性。

18、（5）本發明純堿與水泥中的三鈣硅酸鹽、三鈣鋁酸鹽以及水合鈣等物質反應，加速水泥水化反應、提高水泥中的反應活性、促進水泥中晶體生長、減少孔隙度、提高強度與抗滲性。

技術特征：

1.一種水下抗分散添加劑，該添加劑的原料按照重量份至少含有如下：

2.根據權利要求1所述的水下抗分散添加劑，其特征在于，所述抗水分散劑為羥丙基甲基纖維素。

3.根據權利要求1所述的水下抗分散添加劑，其特征在于，所述的減水劑為聚羧酸減水劑。

4.根據權利要求1所述的水下抗分散添加劑，其特征在于，所述的懸浮劑為水合硅酸鎂鋁。

5.根據權利要求1所述的水下抗分散添加劑，其特征在于，所述的凝固劑為速溶硅酸鈉。

6.根據權利要求1所述的水下抗分散添加劑，其特征在于，所述的混合過程為將所有原料加入到干粉混合機中攪拌均勻。

7.一種抗分散水泥基注漿料，它由以下重量份數的組分組成：普通硅酸鹽水泥1000份、權利要求1-6任一所述的水下抗分散添加劑5-10份、水400份。

8.根據權利要求7所述的抗分散水泥基注漿料制作方法，其特征在于：

9.根據權利要求7所述的抗分散水泥基注漿料制作方法，其特征在于：所述的時間t1為1分鐘，所述的時間t2為3分鐘，所述的時間t3為10分鐘，所述的時間t4為3分鐘。

10.根據權利要求7所述的抗分散水泥基注漿料制作方法，其特征在于：所述的普通硅酸鹽水泥為po425普通硅酸鹽水泥。

技術總結
本發明公開了一種水下抗分散添加劑及其抗分散水泥基注漿料，水下抗分散添加劑組成為：抗水分散劑30?50份、減水劑20?25份、懸浮劑20?25份、塑性膨脹劑5?10份、凝固劑25?30份、純堿40?60份、消泡劑25?30份，注漿料由以下重量份數的組分組成：PO425普通硅酸鹽水泥1000份、水下抗分散添加劑5?10份、水400份。本發明制備的抗分散水泥基注漿料具有早強無收縮、微膨脹、抗滲、耐久性強的優點，適用于地下建筑領域，應用前景廣闊。

技術研發人員：邢國勝
受保護的技術使用者：邢國勝
技術研發日：
技術公布日：2025/4/24
