本發明涉及高支模監測，尤其涉及一種高支模監測裝置。

背景技術：

1、在建筑工程中，高支模架體因其高度和承載能力而被廣泛應用于高層建筑和大型基礎設施建設中。這種架體通常由大量的豎向立桿和橫向連接桿組成，以提供必要的支撐和穩定性。然而，由于其高度和復雜的受力環境，高支模架體在使用過程中可能會出現立桿偏移的情況，這不僅影響結構的穩定性，還可能造成嚴重的安全事故。

2、目前，對于高支模偏移的監測主要依賴于人工巡檢和傳統的測量手段。然而，這些方法存在諸多不足。首先，人工巡檢需要耗費大量的人力和時間，且難以做到實時監測；其次，傳統的測量手段如全站儀、水準儀等，雖然精度較高，但操作復雜，且受環境因素影響大，難以在復雜多變的施工現場廣泛應用。再者，在戶外施工環境中，風力、溫度變化等自然因素可能對監測裝置產生影響，導致監測數據不準確，此外，一些高精度監測系統可能需要復雜的設備和高昂的成本，這對于許多建筑項目來說是不切實際的

3、如何解決上述技術問題為本發明面臨的課題。

技術實現思路

1、為了解決現有技術的不足，本發明提供了一種設計合理，安全可靠的鋼筋籠定位下放裝置及其施工方法，旨在解決高支模施工過程中可能出現的偏移和沉降問題。掛持機構通過掛持座、掛持組件、陀螺穩定組件和對接連接組件的設計，確保了監測裝置的穩定性和可靠性。監測機構則通過偏移監測組件和沉降量監測組件，實現了對監測桿的精確監測。中段監控機構和平穩固定組件進一步提高了監測的全面性和精度，而調平組件則確保了監測基座的水平狀態。這種綜合性的監測系統能夠在第一時間發現并預警潛在的安全隱患，從而有效保障施工過程的安全和穩定。

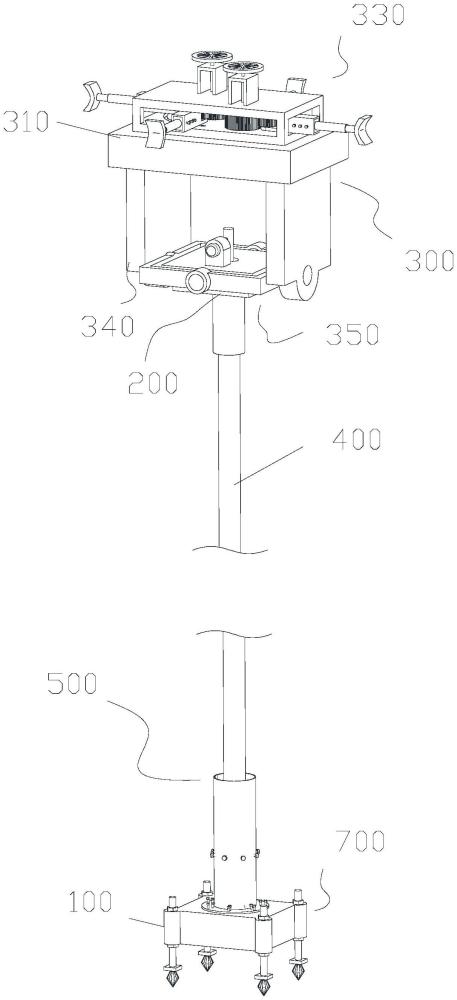

2、本發明解決其技術問題所采用的技術方案是：一種高支模監測裝置，包括位于地面上的監測基座，所述監測基座的正上方處設置有掛持基座，所述掛持基座上設置有用以將所述掛持基座懸空設置的掛持機構，所述掛持基座的底端處設置有監測桿，所述監測基座上設置有與所述監測桿配合的監測機構；

3、所述監測機構包括監測環筒，所述監測環筒的底端處設置有與所述監測基座連接的連接環板，所述連接環板上設置有穩固螺絲，所述監測環筒中設置有用以監測監測桿偏移量的偏移監測組件，所述監測環筒中設置有用以監測監測桿沉降量、且與所述偏移監測組件配合的沉降量監測組件。

4、進一步的提供了兩種偏移監測組件的結構設計及其適配的沉降量監測組件的結構設計，具體如下：

5、第一種結構采用分體式結構設計，如下：所述偏移監測組件包括套設在所述監測桿上的偏移套環，所述監測環筒中設置有監測套架，所述監測環筒中設置有與所述監測套架連接的定位螺絲，所述監測套架上沿所述監測環筒的周向方向均勻設置有若干個監測傳感器，所述監測傳感器的輸出端處設置有與所述偏移套環相連接的偏移測量拉繩；

6、所述沉降量監測組件包括設置在所述監測桿的底端處的反射套架，所述反射套架上設置有反射透鏡，所述監測基座上設置有監測支架，所述監測支架上設置有與所述反射透鏡配合的激光位移傳感器；使用時，所述位移監測組件位于所述沉降量監測組件的正上方處。

7、第二種結構采用整體式結構設計，如下：所述偏移測量組件包括測量基座，所述測量基座上設置有偏移圓架，所述偏移圓架中同軸設置有緊固環架，所述緊固環架上設置有與所述監測桿連接的連接筒，所述連接筒上設置有與所述監測桿連接的連接螺絲；所述偏移圓架沿所述偏移圓架的周向方向均勻設置有若干個壓力傳感器，所述壓力傳感器與所述緊固環架之間設置有若干個彈簧壓力件，所述緊固環架沿所述緊固環架的周向方向均勻開設有若干個與所述彈簧壓力件配合的壓力孔；所述彈簧壓力件包括兩個壓力板，兩個壓力板之間設置有壓力彈簧，所述壓力板上設置有與所述壓力孔或所述壓力傳感器配合的傳遞桿；

8、所述沉降量監測組件包括對稱設置在所述監測環筒中的兩個沉降軌道，且所述沉降軌道的長度方向與所述監測環筒的軸線方向一致，所述測量基座設置有沉降基座，所述沉降基座與所述沉降軌道滑動配合，所述沉降軌道中設置有與所述沉降基座配合的位移監測器。

9、進一步的，所述掛持機構包括位于所述掛持基座正上方處的掛持座，所述掛持座上設置有用以將掛持座掛持在高支模頂端處的掛持組件，所述掛持座的底端處設置有陀螺穩定組件，且所述陀螺穩定組件上設置有與所述掛持基座對接連接的對接連接組件。

10、進一步的，所述陀螺穩定組件包括對稱設置在所述掛持座底端的穩定支架，兩個所述穩定支架之間設置有陀螺框架，所述陀螺框架上對稱設置有與所述穩定支架轉動連接的第一軸，所述陀螺框架中設置有連接平臺，所述連接平臺對稱設置有與所述陀螺框架轉動連接、且軸線與所述第一軸的軸線垂直設置的第二軸，所述對接連接組件設置在所述連接平臺上；

11、所述對接連接組件包括開設在所述連接平臺的底端處的對接槽，且所述連接平臺的底端開始有與所述對接槽配合、且呈矩形臺狀的對接滑槽，所述掛持基座上設置有與所述對接槽配合的對接座，所述對接槽中設置有插桿槽，所述連接平臺上設置有電動插桿，所述掛持基座的頂端處設置有與所述插桿槽配合的對接桿，所述所述對接桿開設有與所述電動插桿配合的電動插槽，且所述插桿槽的橫截面積大于所述對接桿的橫截面積。

12、優選提供兩種掛持組件的結構設計，具體如下：

13、第一種結構如下：所述掛持組件包括設置在所述掛持座頂端處的掛持環架，所述掛持環架開設有轉動圓槽，所述轉動圓槽中設置有若干個與所述轉動圓槽滑動配合的導向掛持座，所述導向掛持座上設置有與所述轉動圓槽配合的定螺絲，所述導向掛持座上設置有固定輪，所述導向掛持座上設置有與所述固定輪配合的活動導輪；

14、位于高支模的頂端處的支撐管上設置有導向座，所述導向座上設置有導向輪，位于高支模的底端處的支撐管上設置有控制座，所述控制座上設置有控制絞盤，所述控制絞盤上設置有鉸繩，所述控制絞盤上設置有驅動軸，所述驅動軸上設置有用于驅動控制絞盤進行轉動的驅動槽，所述控制座設置有與所述控制絞盤配合的控制螺絲，所述鉸繩的一端與所述控制絞盤固定連接，且所述鉸繩的另一端經繞活動導輪、導向輪與所述固定輪固定連接。

15、第二種結構如下：所述掛持組件包括對稱設置在所述掛持座頂端處的調控單元，所述調控單元包括設置在所述掛持座上的調控架，所述調控架中設置有與所述調控架轉動連接的掛持插架，所述掛持插架中設置有掛持液壓桿，所述掛持插架上設置有與所述掛持液壓桿配合的緊固螺絲，所述掛持液壓桿的伸縮端處設置有與高支模的支撐管配合的擠壓弧板；

16、所述調控架設置有調控齒輪，所述調控架設置有與所述調控齒輪配合的調控支架，所述調控支架上設置有與所述調控齒輪配合的調控軸，所述調控軸上設置有調控轉盤，所述掛持插架靠近所述調控齒輪的一端處設置有與所述調控齒輪嚙齒配合的驅動齒輪。

17、進一步的，所述掛持基座包括掛持平臺，所述掛持基座的底端處設置有與所述監測桿螺紋連接的螺紋連接筒；且所述監測基座與所述掛持基座之間設置有若干個中段監控機構，所述監測基座上設置有與用以將所述掛持基座保證水平狀態的調平組件；

18、所述中段監控機構包括與所述監測桿配合的中段基座，且所述中段基座上設置有用以將所述中段基座平穩固定在高支模上的平穩固定組件。

19、進一步的，所述平穩固定組件包括平穩環架，所述平穩環架沿所述監測桿的周向方向均勻設置有若干個鉸接座，高支模的支撐管上設置有夾持套架，所述夾持套架上設置有與高支模的支撐管配合的螺絲，所述夾持套架上設置有與所述鉸接座轉動連接的伸縮支腿，

20、所述平穩環架沿所述監測桿的周向方向均勻設置有若干個平穩絞架，所述平穩絞架上設置有平穩絞盤，所述平穩絞架上設置有與所述平穩絞盤配合的平穩電機，所述平穩環架上設置有平穩電池組，所述平穩絞盤上設置有與所述掛持平臺相連接的平穩拉繩，所述中段基座上設置有水平測量儀，所述水平測量儀電連接電控芯片，所述電控芯片與平穩電池組電連接，所述電控芯片與所述平穩電機電連接。

21、進一步的，所述中段基座的頂端處設置有用以監測所述監測桿的中段監控組件，所述中段基座的底端處設置有連接中筒，所述連接中筒中設置有與中段監控組件或所述監測機構配合的中段桿；所述中段監控組件的結構與所述監測機構的結構一致。

22、所述調平組件包括設置在所述監測基座上的調平套架，所述調平套架上設置有調平桿，所述調平桿上設置有與所述監測基座配合的調平螺母，所述調平桿的底端處設置有調平板，所述調平板的底端處設置有插入至地面處的調平插桿。

23、本發明通過監測環筒中集成的偏移監測組件和沉降量監測組件，能夠同時監測監測桿的偏移量和沉降量，實現多維度數據分析。偏移監測組件采用高精度傳感器，能夠捕捉到微小的偏移變化；沉降量監測組件則利用激光位移傳感器，確保沉降監測的精確性。

24、本發明提供了兩種結構的偏移監測組件和沉降量監測組件，可根據實際監測需求靈活選擇。分體式結構設計便于安裝和維護，同時能夠更靈活地適應不同尺寸的監測桿；整體式結構設計則提供了更高的結構穩定性和監測精度。

25、本發明中的掛持機構采用陀螺穩定組件，能夠確保掛持基座在懸掛狀態下的穩定性和水平度，減少因風力、振動等因素引起的晃動。對接連接組件則實現了掛持基座與監測桿的穩固連接，確保監測數據的準確性。

26、本發明提供了兩種結構的掛持組件，第一種結構通過導向掛持座、固定輪和活動導輪等結構，實現了掛持組件在高支模頂端的穩定懸掛和自適應調節；第二種結構則通過掛持液壓桿和調控齒輪等結構，實現了對高支模支撐管的緊密貼合和穩定支撐。

27、本發明通過設置中段監控機構，實現了對高支模結構中段的實時監測，提高了監測的全面性和準確性。中段基座通過平穩固定組件，能夠平穩固定在高支模上，確保中段監控的穩定性和可靠性。

28、本發明提供了兩種中段基座與監測桿的配合方式，可根據高支模結構的復雜性和監測需求進行選擇。第一種配合方式直接連接監測桿和監測機構，適用于結構較為簡單的高支模；第二種配合方式則通過中段監控組件，將豎向測量分為若干段進行監測，適用于結構較為復雜的高支模。

29、本發明中的調平組件通過調平套架、調平桿和調平螺母等結構，實現了對監測基座的智能調平，確保監測裝置在地面上的穩定性和水平度。調平插桿則能夠插入地面，提供額外的穩定性支持。
