本發(fā)明涉及建材添加劑領(lǐng)域，尤其涉及一種用于增強(qiáng)的高效水泥助磨劑及其制備方法。

背景技術(shù)：

1、水泥的生產(chǎn)過(guò)程需要大量能耗，摻入助磨劑是水泥廠節(jié)能降耗、節(jié)約成本的最佳手段。1824年英國(guó)人aspdin采用水和煤的復(fù)合物添加到粉磨過(guò)程中提高磨機(jī)效率。20世紀(jì)30年代，英國(guó)和美國(guó)分別發(fā)明了以樹(shù)脂和木質(zhì)素作為助磨劑。

2、目前，國(guó)內(nèi)外水泥助磨劑多以醇胺類物質(zhì)，如三乙醇胺、三異丙醇胺等為主要原料，使用效果較好，合理的摻量下可降低能耗20%以上，同時(shí)對(duì)產(chǎn)出的水泥具有一定早強(qiáng)作用。但是醇胺類助磨劑性能穩(wěn)定性較差，對(duì)摻量的變動(dòng)非常敏感，同時(shí)其價(jià)格較高，制約了其進(jìn)一步應(yīng)用。

技術(shù)實(shí)現(xiàn)思路

1、本發(fā)明所要解決的技術(shù)問(wèn)題是提供一種具有優(yōu)異的增強(qiáng)作用、穩(wěn)定適應(yīng)性的用于增強(qiáng)的高效水泥助磨劑。

2、本發(fā)明所要解決的另一個(gè)技術(shù)問(wèn)題是提供該用于增強(qiáng)的高效水泥助磨劑的制備方法。

3、為解決上述問(wèn)題，本發(fā)明所述的一種用于增強(qiáng)的高效水泥助磨劑，其特征在于：該助磨劑由下述質(zhì)量份的組分組成：20~40份二乙醇單異丙醇胺，5~15份二甘醇，15~25份白糖，0.2~0.4份亞硫酸鈉，5~10份水泥金屬離子絡(luò)合劑，10~60份水。

4、如上所述的一種用于增強(qiáng)的高效水泥助磨劑的制備方法，包括以下步驟：

5、①按配比稱重；

6、②在反應(yīng)釜中注水，加入白糖，攪拌至溶解，得到混合液a；

7、③將二乙醇單異丙醇胺加至混合液a中，以100~160r/min的速率持續(xù)攪拌20~40min，得到混合液b；

8、④在攪拌過(guò)程中將水泥金屬離子絡(luò)合劑加入至混合液b中，以100~160r/min的速率繼續(xù)攪拌40~60min，得到混合液c；

9、⑤將亞硫酸鈉加入到混合液c中，保持溫度在22~38℃，以80~120r/min的攪拌速率攪拌反應(yīng)1.5~2h，得到混合液d；

10、⑥將二甘醇加入到混合液d中，攪拌均勻即得。

11、本發(fā)明與現(xiàn)有技術(shù)相比具有以下優(yōu)點(diǎn)：

12、1、本發(fā)明中添加有二乙醇單異丙醇胺胺和二甘醇，經(jīng)過(guò)絡(luò)合劑催化，在水泥水化堿性液相漿體中，能夠持續(xù)釋放小分子醇胺化合物，促進(jìn)各齡期水泥水化速率，增強(qiáng)效果更佳。

13、2、本發(fā)明采用水泥金屬離子絡(luò)合劑，可完全代替三乙醇胺，改善三乙醇胺的局限性，解決三乙醇胺助磨劑后期強(qiáng)度增長(zhǎng)率低，穩(wěn)定性差，對(duì)混凝土引氣量大的問(wèn)題。

14、3、本發(fā)明利用水泥金屬離子催化技術(shù)，增加了水泥鈣、鐵、等金屬離子絡(luò)合活性官能團(tuán)的絡(luò)合劑，可有效作用于各類水泥熟料，因此，具有穩(wěn)定的適應(yīng)性。

15、4、采用本發(fā)明后，由于水泥金屬離子絡(luò)合劑能夠吸附在水泥顆粒表面，可有效降低分子極性與吸附能力，與減水劑等混凝土外加劑的競(jìng)爭(zhēng)吸附能力減弱，從而改善了與混凝土外加劑的相容性。

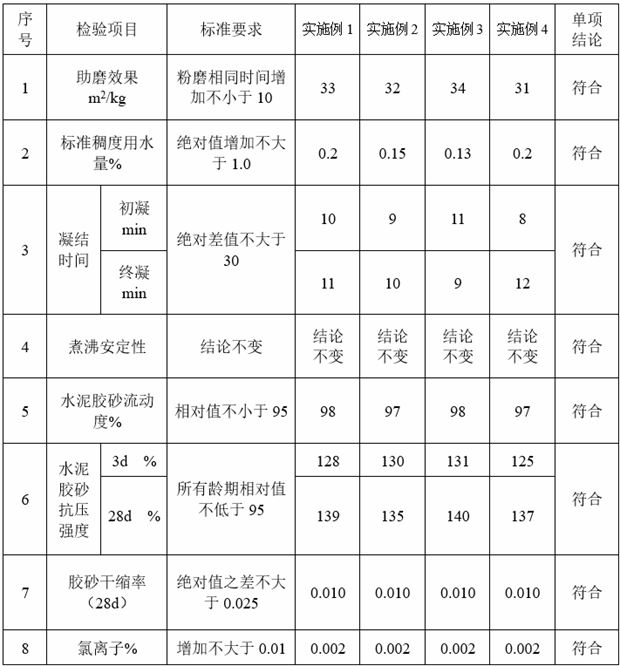

16、5、經(jīng)測(cè)試，本發(fā)明具有優(yōu)異的增強(qiáng)作用，提高水泥三天強(qiáng)度3~6mpa，提高28天強(qiáng)度5~8mpa，同時(shí)能夠提高水泥摻合料用量5%~15%，有效降低水泥綜合成本。

技術(shù)特征：

1.一種用于增強(qiáng)的高效水泥助磨劑，其特征在于：該助磨劑由下述質(zhì)量份的組分組成：20~40份二乙醇單異丙醇胺，5~15份二甘醇，15~25份白糖，0.2~0.4份亞硫酸鈉，5~10份水泥金屬離子絡(luò)合劑，10~60份水。

2.如權(quán)利要求1所述的一種用于增強(qiáng)的高效水泥助磨劑的制備方法，包括以下步驟：

技術(shù)總結(jié)
本發(fā)明涉及一種用于增強(qiáng)的高效水泥助磨劑，該助磨劑由下述質(zhì)量份的組分組成：20~40份二乙醇單異丙醇胺，5~15份二甘醇，15~25份白糖，0.2~0.4份亞硫酸鈉，5~10份水泥金屬離子絡(luò)合劑，10~60份水。同時(shí)，本發(fā)明還公開(kāi)了該水泥助磨劑的制備方法。本發(fā)明具有優(yōu)異的增強(qiáng)作用，可有效降低分子極性與吸附能力，與減水劑等混凝土外加劑的競(jìng)爭(zhēng)吸附能力減弱，從而改善了與混凝土外加劑的相容性。

技術(shù)研發(fā)人員：楊發(fā)貴,孟淵,楊春雷,李文斌,王璽
受保護(hù)的技術(shù)使用者：蘭州宏方新型建材科技有限公司
技術(shù)研發(fā)日：
技術(shù)公布日：2025/4/28
