本發明屬于鐵路、公路隧道施工,更具體地說,是涉及一種隧道噴淋養護系統。
背景技術:
1、目前,建筑施工業正在向標準化、質量化、效率化轉變,高速鐵路設計時速不斷提高,隧道主體結構防水體系要求較高,對混凝土自身防水的要求也較高,混凝土表面不得出現裂紋,不得進行二次修補,因此隧道內腔混凝土養護工作顯得尤為重要。
2、施工中,不斷采用新工裝、新工具,提高勞動效率,提高施工質量,安全高效,是未來建筑施工業的發展趨勢。傳統的隧道養護系統,受人為干擾因素大,養護效果得不到保證,費時費力。
技術實現思路
1、本發明的目的在于提供一種隧道噴淋養護系統,旨在解決傳統的隧道養護系統,受人為干擾因素大,養護效果得不到保證,費時費力的問題。
2、為實現上述目的,本發明采用的技術方案是:提供一種隧道噴淋養護系統,包括預埋構件,所述預埋構件隨形埋設于隧道的頂部且所述預埋構件的長度方向垂直于隧道的長度方向,所述預埋構件長度方向的兩端分別設置有端部養護機構,所述預埋構件長度方向的中部設置有中部養護機構;
3、所述端部養護機構包括端部連接組件和端部噴淋組件,所述端部噴淋組件通過所述端部連接組件設置于所述預埋構件的端部,所述端部噴淋組件用于養護側墻范圍內的混凝土;
4、所述中部養護機構包括中部連接組件和中部噴淋組件,所述中部噴淋組件通過所述中部連接組件設置于所述預埋構件長度方向的中部,所述中部噴淋組件用于養護拱頂范圍內的混凝土。
5、在一種可能的實現方式中,所述預埋構件包括u型鋼,所述u型鋼隨形設置于隧道的頂部,所述u型鋼的長度方向垂直于隧道的長度方向,所述u型鋼具備向下的開口槽道,所述u型鋼的上端面沿長度方向間隔設置有多個t型預埋件,多個所述t型預埋件埋設于隧道的頂部,兩個所述端部連接組件分別設置于所述開口槽道的兩端,所述中部連接組件設置于所述開口槽道的中部。
6、在一種可能的實現方式中,所述u型鋼的數量為多個,多個所述u型鋼沿隧道的長度方向間隔排布,相鄰兩個所述u型鋼的兩端分別焊接有連接扁鋼。
7、在一種可能的實現方式中,所述端部連接組件包括端部連接件和端部連接螺栓,所述端部連接件的下端連接有橫向設置的端部滑移組件,所述端部噴淋組件橫向設置于所述端部滑移組件的一側,所述端部連接螺栓的螺帽端卡裝于所述開口槽道的端部,所述端部連接螺栓的螺桿向下貫穿所述端部連接件的上端并通過螺母螺紋鎖緊。
8、在一種可能的實現方式中,所述端部滑移組件包括端部橫向軌道和端部安裝板,所述端部橫向軌道的上端和下端均設置有第一橫向滑道,所述端部安裝板的上部自上而下設置有兩組第一滑輪,兩組所述第一滑輪分別對應滑動設置于兩個所述第一橫向滑道上,所述端部噴淋組件設置于所述端部安裝板的下部。
9、在一種可能的實現方式中,所述端部噴淋組件包括多個第一噴淋管和第一連通管,多個所述第一噴淋管自上而下依次安裝于所述端部安裝板的外側端面,所述第一噴淋管沿隧道的長度方向設置且朝外側開設有多個噴淋孔,所述第一連通管縱向設置且自下而上連通多個所述第一噴淋管。
10、在一種可能的實現方式中,所述中部連接組件包括中部連接件和中部連接螺栓,所述中部連接件的下端連接有橫向設置的中部滑移組件,所述中部噴淋組件橫向設置于所述中部滑移組件的上端,所述中部連接螺栓的螺帽端卡裝于所述開口槽道的中部,所述中部連接螺栓的螺桿向下貫穿所述中部連接件的上端并通過螺母螺紋鎖緊。
11、在一種可能的實現方式中,所述中部滑移組件包括中部橫向軌道和中部安裝板,所述中部橫向軌道的左右兩側均設置有第二橫向滑道,所述中部安裝板的下端左右設置有兩組第二滑輪,兩組所述第二滑輪分別對應滑動設置于兩個所述第二橫向滑道上,所述中部噴淋組件設置于所述中部安裝板的上端。
12、在一種可能的實現方式中,所述中部噴淋組件包括兩個第二噴淋管,兩個所述第二噴淋管左右安裝于所述中部安裝板的上端面,所述第二噴淋管沿隧道的長度方向設置且朝上側開設有多個噴淋孔。
13、在一種可能的實現方式中,所述隧道噴淋養護系統還包括表層測溫元件和內層測溫元件,所述表層測溫元件粘貼于隧道混凝土的表層,用于測量隧道混凝土表層的溫度所述內層測溫元件埋設于隧道混凝土的內層,用于測量隧道混凝土內層的溫度。
14、本發明提供的一種隧道噴淋養護系統的有益效果在于:與現有技術相比,預埋構件隨形埋設于隧道的頂部且預埋構件的長度方向垂直于隧道的長度方向。預埋構件的兩端分別通過端部連接組件連接有端部噴淋組件,預埋構件的中部通過中部連接組件連接有中部噴淋組件。兩個端部噴淋組件分別對隧道的兩個側墻進行養護,中部噴淋組件對隧道的拱頂進行養護。本發明提供的一種隧道噴淋養護系統,分別利用端部噴淋組件和中部噴淋組件養護隧道的側墻和拱頂,能夠?qū)崿F(xiàn)對隧道不同區域的自動養護,消除了人為干擾的因素,保證養護效果,省時省力,提高了生產效率。

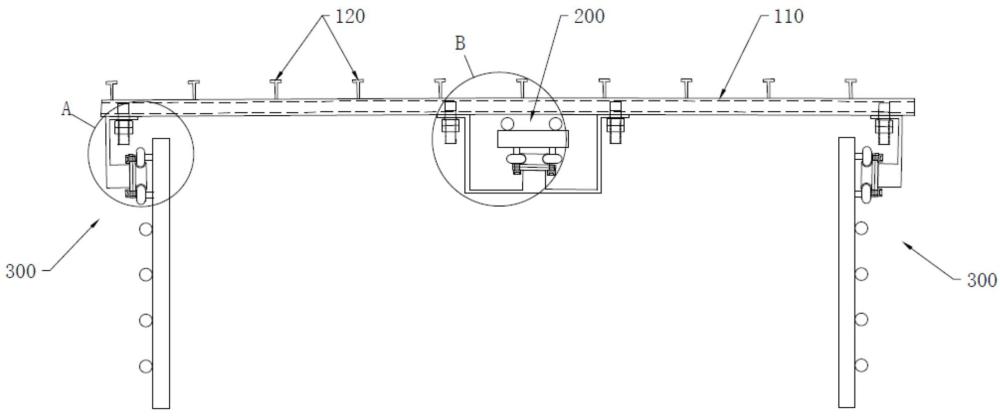

1.一種隧道噴淋養護系統,其特征在于,包括預埋構件(100),所述預埋構件(100)隨形埋設于隧道的頂部且所述預埋構件(100)的長度方向垂直于隧道的長度方向,所述預埋構件(100)長度方向的兩端分別設置有端部養護機構(200),所述預埋構件(100)長度方向的中部設置有中部養護機構(300);
2.如權利要求1所述的一種隧道噴淋養護系統,其特征在于,所述預埋構件(100)包括u型鋼(110),所述u型鋼(110)隨形設置于隧道的頂部,所述u型鋼(110)的長度方向垂直于隧道的長度方向,所述u型鋼(110)具備向下的開口槽道(111),所述u型鋼(110)的上端面沿長度方向間隔設置有多個t型預埋件(120),多個所述t型預埋件(120)埋設于隧道的頂部,兩個所述端部連接組件分別設置于所述開口槽道(111)的兩端,所述中部連接組件設置于所述開口槽道(111)的中部。
3.如權利要求2所述的一種隧道噴淋養護系統,其特征在于,所述u型鋼(110)的數量為多個,多個所述u型鋼(110)沿隧道的長度方向間隔排布,相鄰兩個所述u型鋼(110)的兩端分別焊接有連接扁鋼(130)。
4.如權利要求2所述的一種隧道噴淋養護系統,其特征在于,所述端部連接組件包括端部連接件(220)和端部連接螺栓(210),所述端部連接件(220)的下端連接有橫向設置的端部滑移組件,所述端部噴淋組件橫向設置于所述端部滑移組件的一側,所述端部連接螺栓(210)的螺帽端卡裝于所述開口槽道(111)的端部,所述端部連接螺栓(210)的螺桿向下貫穿所述端部連接件(220)的上端并通過螺母螺紋鎖緊。
5.如權利要求4所述的一種隧道噴淋養護系統,其特征在于,所述端部滑移組件包括端部橫向軌道(230)和端部安裝板(240),所述端部橫向軌道(230)的上端和下端均設置有第一橫向滑道(231),所述端部安裝板(240)的上部自上而下設置有兩組第一滑輪(241),兩組所述第一滑輪(241)分別對應滑動設置于兩個所述第一橫向滑道(231)上,所述端部噴淋組件設置于所述端部安裝板(240)的下部。
6.如權利要求5所述的一種隧道噴淋養護系統,其特征在于,所述端部噴淋組件包括多個第一噴淋管(250)和第一連通管(260),多個所述第一噴淋管(250)自上而下依次安裝于所述端部安裝板(240)的外側端面,所述第一噴淋管(250)沿隧道的長度方向設置且朝外側開設有多個噴淋孔,所述第一連通管(260)縱向設置且自下而上連通多個所述第一噴淋管(250)。
7.如權利要求2所述的一種隧道噴淋養護系統,其特征在于,所述中部連接組件包括中部連接件(320)和中部連接螺栓(310),所述中部連接件(320)的下端連接有橫向設置的中部滑移組件,所述中部噴淋組件橫向設置于所述中部滑移組件的上端,所述中部連接螺栓(310)的螺帽端卡裝于所述開口槽道(111)的中部,所述中部連接螺栓(310)的螺桿向下貫穿所述中部連接件(320)的上端并通過螺母螺紋鎖緊。
8.如權利要求7所述的一種隧道噴淋養護系統,其特征在于,所述中部滑移組件包括中部橫向軌道(330)和中部安裝板(340),所述中部橫向軌道(330)的左右兩側均設置有第二橫向滑道(331),所述中部安裝板(340)的下端左右設置有兩組第二滑輪(341),兩組所述第二滑輪(341)分別對應滑動設置于兩個所述第二橫向滑道(331)上,所述中部噴淋組件設置于所述中部安裝板(340)的上端。
9.如權利要求8所述的一種隧道噴淋養護系統,其特征在于,所述中部噴淋組件包括兩個第二噴淋管(350),兩個所述第二噴淋管(350)左右安裝于所述中部安裝板(340)的上端面,所述第二噴淋管(350)沿隧道的長度方向設置且朝上側開設有多個噴淋孔。
10.如權利要求1-9任意一項所述的一種隧道噴淋養護系統,其特征在于,所述隧道噴淋養護系統還包括表層測溫元件和內層測溫元件,所述表層測溫元件粘貼于隧道混凝土的表層,用于測量隧道混凝土表層的溫度所述內層測溫元件埋設于隧道混凝土的內層,用于測量隧道混凝土內層的溫度。
