本發明涉及玻璃結晶設備，具體為一種玻璃結晶裝置。

背景技術：

1、隨著科技的進步和市場的需求，高強度微晶玻璃已經成為玻璃市場中的主流產品，通過玻璃結晶設備控制玻璃的熱處理過程，使其內部原子或分子規則排列，從而形成具有高強度、高耐磨性和低熱膨脹系數性質的微晶玻璃，又稱玻璃陶瓷，這類設備在玻璃制造領域發揮著越來越重要的作用，因此我們提出一種玻璃結晶裝置。

2、現有技術在使用的過程中還存在以下缺陷：

3、現有技術中的玻璃結晶裝置在對玻璃進行結晶處理時，需要對玻璃的溫度進行精確控制，不僅需要對玻璃進行大幅度的溫度調節，還需要控制溫度變化的速度，以保證玻璃的結晶效果，傳統的玻璃結晶設備僅能夠通過調節設備內部腔室的環境溫度對玻璃的整體溫度進行調控，進而無法保證玻璃整體加熱或者降溫的均勻性，從而容易導致玻璃局部結晶效果不佳影響，影響玻璃結晶處理的質量。

4、鑒于此我們提出一種玻璃結晶裝置來解決現有的問題。

技術實現思路

1、本發明的目的在于提供一種玻璃結晶裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種玻璃結晶裝置，包括殼體，結晶室和輔熱組件，所述殼體的一側開設有若干個散熱口，所述殼體的內部設置有內槽，且內槽的背面與殼體的內壁固定連接，所述內槽的左右和上下側面均與殼體的內壁設有空隙，且內槽的正面與殼體的正面處于同一縱向平面上，所述殼體與內槽之間固定安裝有保溫板，且保溫板的正面固定安裝有蓋板；

3、所述內槽的內部固定安裝有結晶室，所述結晶室為中空方形結構，所述結晶室的外側固定安裝有若干個電阻絲和導流管，所述電阻絲和導流管均與內槽的外側固定連接，且電阻絲和導流管均貫穿內槽與結晶室的外側接觸；

4、所述結晶室的內部安裝有輔熱組件。

5、優選的，所述輔熱組件包括導熱環，所述導熱環采用碳化硅陶瓷材料制成，且導熱環的內側固定安裝有若干個放熱錐，所述放熱錐的尖端均朝向?qū)岘h(huán)圓心位置處，所述導熱環的外側固定安裝有若干個導熱板；

6、所述導熱環的側面通過銷軸安裝有四根電動伸縮桿，所述電動伸縮桿遠離導熱環的一端通過銷軸安裝有螺紋套，所述螺紋套的內部通過螺紋結構貫穿安裝有螺紋桿，所述螺紋桿的頂端通過軸座與結晶室的內壁連接，且螺紋桿的底端貫穿結晶室和內槽并延伸至內槽的底部，所述螺紋桿的底部固定安裝有電動機，且電動機的外殼與內槽的底部固定連接。

7、優選的，所述殼體的底部固定安裝有四個支撐腳，所述殼體的正面通過合頁安裝有密封蓋，所述密封蓋的正面固定安裝有控制箱，且密封蓋遠離合頁的一側通過螺紋結構安裝有緊固羅盤。

8、優選的，所述結晶室內部的底部安裝有結晶臺，且結晶臺的內部開設有兩個凹槽。

9、優選的，所述結晶室的頂部和底部均貫穿安裝有紅外溫度探測儀，且紅外溫度探測儀的外殼與內槽的頂部和底部固定連接。

10、優選的，所述導流管的外側固定安裝有連通管，所述連通管的一側通過兩根連接管安裝有冷卻箱，所述冷卻箱的內部設置有換熱管、散熱風機和循環泵，且冷卻箱的出風口與殼體一側的散熱口吻合。

11、與現有技術相比，本發明的有益效果是：

12、本發明基于尖端熱效應，通過導熱環和放熱錐吸收結晶室內部的熱量，并依靠碳化硅陶瓷材料制成的導熱環，增加放熱錐吸收的熱量，使得導熱環和放熱錐的溫度高于結晶室內部的環境溫度，再通過尖端熱效應，使熱量集中在放熱錐尖端釋放，通過調節導熱環的位置，使放熱錐對玻璃局部進行輔熱，從而能夠提升玻璃結晶過程中的結晶效果，使玻璃整體的結晶效果統一，以達到玻璃結晶處理的質量。

13、本發明通過將電阻絲和導流管布置于內槽和保溫板之間，使得電阻絲和導流管對內槽內部的環境溫度調節的同時，能夠?qū)Ρ匕暹M(jìn)行加熱，使得保溫板預熱，使得玻璃進入保溫階段時，能夠提升裝置的保溫效果，從而提升玻璃結晶處理的效果。

技術特征：

1.一種玻璃結晶裝置，包括殼體（1），結晶室（2）和輔熱組件（3），其特征在于：所述殼體（1）的一側開設有若干個散熱口，所述殼體（1）的內部設置有內槽（106），且內槽（106）的背面與殼體（1）的內壁固定連接，所述內槽（106）的左右和上下側面均與殼體（1）的內壁設有空隙，且內槽（106）的正面與殼體（1）的正面處于同一縱向平面上，所述殼體（1）與內槽（106）之間固定安裝有保溫板（107），且保溫板（107）的正面固定安裝有蓋板（105）；

2.根據權利要求1所述的一種玻璃結晶裝置，其特征在于：所述輔熱組件（3）包括導熱環（306），所述導熱環（306）采用碳化硅陶瓷材料制成，且導熱環（306）的內側固定安裝有若干個放熱錐（307），所述放熱錐（307）的尖端均朝向?qū)岘h(huán)（306）圓心位置處，所述導熱環（306）的外側固定安裝有若干個導熱板（305）；

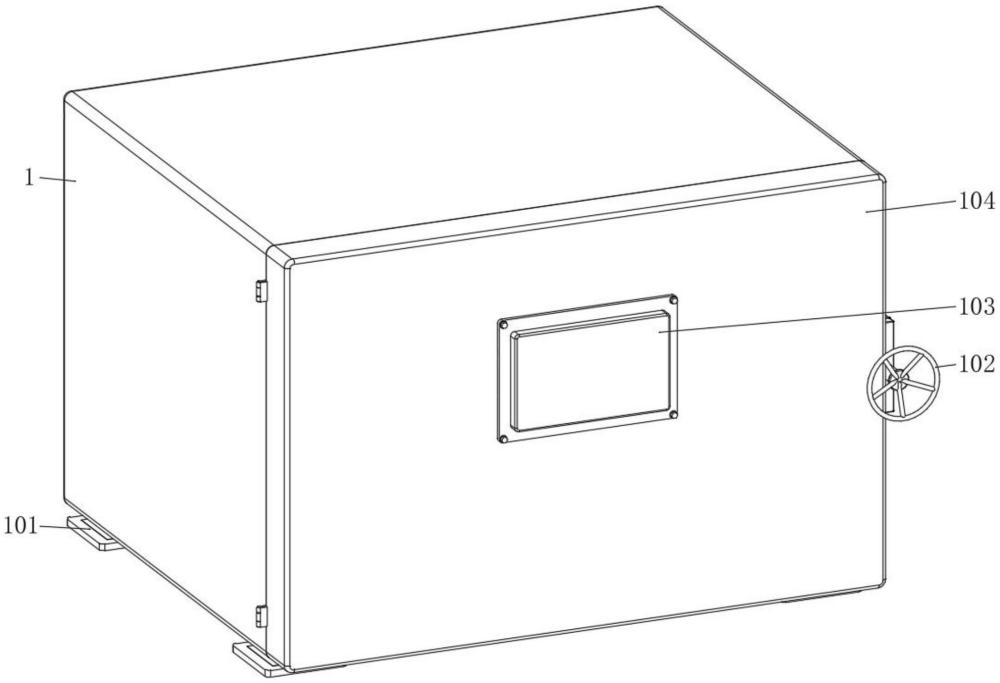

3.根據權利要求1所述的一種玻璃結晶裝置，其特征在于：所述殼體（1）的底部固定安裝有四個支撐腳（101），所述殼體（1）的正面通過合頁安裝有密封蓋（104），所述密封蓋（104）的正面固定安裝有控制箱（103），且密封蓋（104）遠離合頁的一側通過螺紋結構安裝有緊固羅盤（102）。

4.根據權利要求1所述的一種玻璃結晶裝置，其特征在于：所述結晶室（2）內部的底部安裝有結晶臺（201），且結晶臺（201）的內部開設有兩個凹槽。

5.根據權利要求1所述的一種玻璃結晶裝置，其特征在于：所述結晶室（2）的頂部和底部均貫穿安裝有紅外溫度探測儀（204），且紅外溫度探測儀（204）的外殼與內槽（106）的頂部和底部固定連接。

6.根據權利要求1所述的一種玻璃結晶裝置，其特征在于：所述導流管（203）的外側固定安裝有連通管（206），所述連通管（206）的一側通過兩根連接管安裝有冷卻箱（205），所述冷卻箱（205）的內部設置有換熱管、散熱風機和循環泵，且冷卻箱（205）的出風口與殼體（1）一側的散熱口吻合。

技術總結
本發明涉及玻璃結晶設備技術領域，尤其涉及一種玻璃結晶裝置，其技術方案包括殼體，結晶室和輔熱組件，所述殼體的一側開設有若干個散熱口，所述殼體的內部設置有內槽，且內槽的背面與殼體的內壁固定連接，所述內槽的左右和上下側面均與殼體的內壁設有空隙。本發明基于尖端熱效應，通過導熱環和放熱錐吸收結晶室內部的熱量，并依靠碳化硅陶瓷材料制成的導熱環，增加放熱錐吸收的熱量，使得導熱環和放熱錐的溫度高于結晶室內部的環境溫度，再通過尖端熱效應，使熱量集中在放熱錐尖端釋放，通過調節導熱環的位置，使放熱錐對玻璃局部進行輔熱，從而能夠提升玻璃結晶過程中的結晶效果，使玻璃整體的結晶效果統一，以達到玻璃結晶處理的質量。

技術研發人員：薄旭峰,李喜瑞
受保護的技術使用者：鄭州科達機械儀器設備有限公司
技術研發日：
技術公布日：2025/4/24
