本發明涉及功能復合材料技術領域，尤其涉及一種封孔組合物，應變隔離墊及應變隔離墊的制造方法。

背景技術：

應變隔離墊主體材料是纖維針刺氈，具有較好的彈性和韌性，一般粘貼在兩種剛性材料之間，起應變協調的作用，從而防止剛性材料之間因為應變能力的不同而造成材料失效。

它最先用于美國航天飛機上，航天飛機在高速再入過程中，速度超過20馬赫，表面溫度極高，表面需敷設一層剛性隔熱瓦進行防護，但剛性隔熱瓦和飛機基體都是硬質材料，加上飛機在高速飛行過程中會出現一定的變形扭曲，因此在兩種剛性隔熱材料之間，還需粘貼柔性，以協調剛性材料的變形，從而解決剛性隔熱瓦因為飛機機體變形而造成的失效問題。

傳統的航天飛機粘貼應變隔離墊為針刺氈材料，施工時直接在其正反兩面涂覆粘接劑，然后分別與飛機機體和剛性隔熱瓦粘貼，由于針刺氈為多孔結構，施加的粘接劑在壓力固化下會朝針刺氈的孔隙中滲透，帶來的不利影響主要有：(1)、粘接劑大量滲透到針刺氈的孔隙中，造成用膠量大，增加飛行器的重量，減小有效載荷；(2)、由于大量的粘接劑滲透到針刺氈中，導致其柔韌性降低，應變協調功能減弱，影響使用性能。

曾采用纖維氈整體浸膠，然后干燥固化的方法預先在纖維氈中填充粘接劑，期望達到防止粘接劑在固化過程中向針刺氈滲透的目的。但實際操作過程中出現了一些問題：浸漬纖維氈的粘接劑濃度過高時，浸漬針刺氈的均勻性差，且過高濃度的粘接劑造成固化后針刺氈的柔韌性差，不能起應變協調的作用；而粘接劑濃度過低時，固化后的針刺氈仍然是一種多孔網狀結構，使用時仍然存在粘接劑滲透的問題，還是帶來粘結性能無法評估的問題。

本專利報道一種應變隔熱墊材料及其制造方法，解決現有應變隔離墊在粘接過程中存在的上述問題。該隔離墊通過對在針刺氈上下表面進行封孔，既達到防止使用過程中粘接劑的繼續滲透，又有效控制了粘接劑用量，并保持其柔韌性和密度，最終實現應變協調的功能。

技術實現要素：

(一)要解決的技術問題

本發明要解決的是現有的應變隔離墊在粘接時因滲透大量粘接劑而導致其應變協調能力差的問題。

(二)技術方案

為了解決上述技術問題，本發明在第一方面提供了一種封孔組合物，所述封孔組合物包含封孔劑、固化劑和溶劑；

所述封孔劑為硅橡膠；

所述固化劑為有機過氧化物。

在本發明提供的封孔組合物中，所述封孔組合物包含封孔劑、固化劑和溶劑，封孔劑作為有效組分，固化劑與封孔劑共同作用，而溶劑對封孔劑和固化劑進行稀釋，方便施工操作。

對于封孔劑，所述封孔劑選自由甲基硅橡膠、甲基乙烯基硅橡膠、苯基硅橡膠、苯撐硅橡膠、苯醚硅橡膠、腈硅橡膠和氟硅橡膠組成的組中的一種或多種。

在實施時，可以選擇甲基硅橡膠，可以選擇甲基乙烯基硅橡膠，可以選擇苯基硅橡膠，可以選擇苯撐硅橡膠，可以選擇苯醚硅橡膠，可以選擇腈硅橡膠，可以選擇氟硅橡膠，還可以上述幾種硅橡膠的組合。

對于固化劑，所述固化劑為過氧化苯甲酰或過氧化二異丙苯。

優選地，以重量百分比計，所述封孔劑在所述封孔組合物中的濃度為20％～70％，優選為50％～60％。在實施時，可以選擇20％、25％、30％、35％、40％、45％、50％、55％、60％、65％或70％。

優選地，所述溶劑選自由正己烷、環己烷、丙酮和乙醚組成的組中的一種或多種。例如，可以為正己烷，可以為環己烷，可以為丙酮，可以為乙醚，還可以為上述幾種組分的任意組合。

對于封孔組合物的制備方法，可以按照如下方式進行：

將封孔劑和固化劑混合后加入溶劑，攪拌均勻即得到封孔組合物。

本發明在第二方面還提供了一種應變隔離墊的制造方法，包括如下步驟：

(1)、提供纖維針刺氈；

(2)、采用權利要求1～5任一項中的封孔組合物對所述纖維針刺氈進行封孔，所述封孔采用噴涂方式進行，得到應變隔離墊。

優選地，所述纖維針刺氈為有機纖維針刺氈或無機纖維針刺氈；

所述有機纖維針刺氈所用的纖維選自芳綸1313纖維、芳綸1414纖維、聚酰亞胺纖維、聚(2,5-二羥基-1,4-苯撐吡啶并二咪唑)纖維、芳砜綸、聚苯硫醚纖維、聚四氟乙烯纖維和聚芳酯纖維中的一種或多種，纖維的直徑為1～15μm，例如為1μm、2μm、3μm、4μm、5μm、6μm、7μm、8μm、9μm、10μm、11μm、12μm、13μm、14μm、15μm；

所述無機纖維針刺氈所用的纖維選自由石英纖維、氧化鋁纖維、莫來石纖維、玻璃纖維和高硅氧纖維組成的組中的一種或多種，纖維的直徑為1～15μm，例如為1μm、2μm、3μm、4μm、5μm、6μm、7μm、8μm、9μm、10μm、11μm、12μm、13μm、14μm、15μm；和/或，

在一些優選的實施方式中，所述纖維針刺氈的厚度可以為1.8～2.2mm，密度可以為0.13～0.19g/cm³。

優選地，所述步驟(2)包括如下子步驟：

(21)、將所述封孔組合物均勻噴涂至所述纖維針刺氈的一個表面，控制所述纖維針刺氈的增重為0.020～0.30g/cm³，然后進行固化，得到一面封孔的纖維針刺氈；

(22)、在所述一面封孔的纖維針刺氈的另一面均勻噴涂所述封孔組合物，控制所述一面封孔的纖維針刺氈的增重為0.020～0.30g/cm³，然后進行固化，得到應變隔離墊。

本發明采用噴涂方式進行封孔，其效果優于采用整體浸漬方式進行封孔，既達到了封孔的目的，也保持了應變墊的應變協調性，提高了應變協調隔離墊的使用性能。

在實施時，為了便于操作，可將封孔組合物倒入噴槍罐進行噴涂。在本發明中，將噴涂量控制在如下范圍內所達到的效果最佳：控制所述一面封孔的纖維針刺氈的增重為0.020～0.30g/cm³。

優選地，在步驟(21)和步驟(22)中，所述固化的溫度為75～85℃，時間為20～24小時。

本發明還提供給了一種應變隔離墊，所述應變隔離墊為經過表面封孔的纖維針刺氈。

所述應變隔離墊采用本發明提供的制造方法制造而成。

所述應變隔離墊的密度為0.37～0.43g/cm³，

所述應變隔離墊的厚度為1.9mm～2.3mm，

所述應變隔離墊的室溫?zé)釋?dǎo)率為0.033～0.040W/m·k，和/或

所述應變隔離墊的厚度方向拉伸強度≥0.50MPa。

本發明提供的應變隔離墊在航天飛行器、極端環境的高效防隔熱應變協調領域具有重要的應用價值。

(三)有益效果

本發明的上述技術方案具有如下優點：

(1)、本發明提供的封孔組合物可以用于對纖維針刺氈進行封孔，制造應變隔離墊。封孔后，避免了使用過程中粘接劑繼續滲透到針刺氈內部，從而能夠按照粘接要求，控制粘接劑的用量，提高可靠性；

(2)、本發明制備的應變隔離墊采用局部噴涂然后固化的方法實現封孔，既達到了封孔的目的，也保持了應變隔離墊的應變協調性，提高了應變隔離墊的使用性能；

(3)、本發明制備的應變隔離墊在表面封孔的同時，本體仍然保留了三維孔洞結構，也具有一定的隔熱性能，從而能夠幫助提高熱防護材料構件的綜合隔熱性能。

附圖說明

圖1是本發明應變隔離墊制造工藝流程圖；

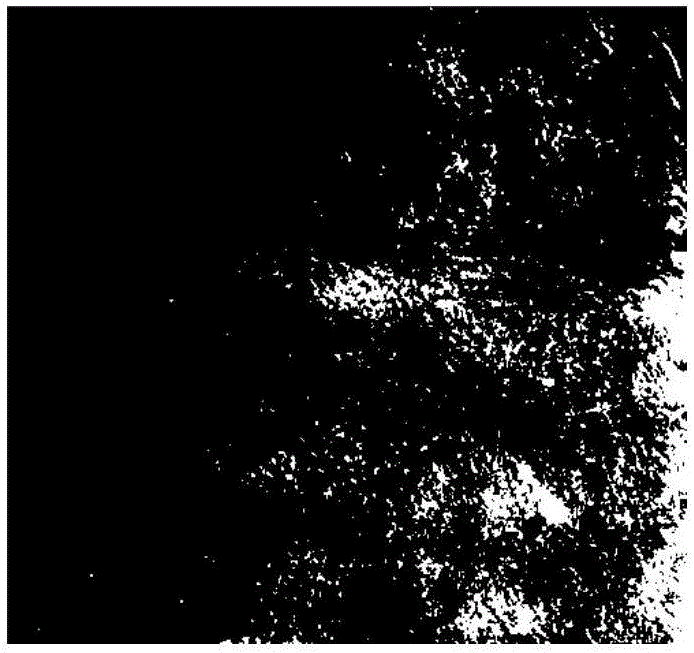

圖2是本發明應變隔離墊的實物照片。

具體實施方式

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明的一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動的前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

實施例1

如圖1所示，制造芳綸1313針刺氈應變隔離墊，包括如下步驟：

(11)、裁剪厚度為2.1mm的芳綸1313針刺氈，將其鋪展貼附于噴有聚四氟涂層的鋼板上，用電熨斗將針刺氈燙平整；

(12)、按照甲基乙烯基硅橡膠：過氧化苯甲酰：正己烷＝100：5：100(質量比)的比例配制封孔組合物，攪拌均勻后待用；

(13)、將配好的封孔劑組合物倒入噴槍罐，在針刺氈表面均勻噴涂，增重控制在0.020g/cm³；

(14)、將一面噴涂好的針刺氈放入烘箱，溫度控制在80±5℃，固化24小時，取出；

(15)、對針刺氈的另一面進行封孔，后進行固化，具體操作同步驟(13)和步驟(14)，待固化后，取出封孔的應變針刺氈，得到所需的應變隔離墊。

按照該法制得的應變隔離墊(如圖2所示)的密度為0.41g/cm³，室溫?zé)釋?dǎo)率為0.033W/m·K，厚度方向拉伸強度0.58MPa。

在該應變隔離墊表面涂抹硅橡膠粘接劑，無滲透現象發生。

實施例2

制造石英纖維針刺氈應變隔離墊，包括如下步驟：

(21)、裁剪厚度為2.05mm的石英纖維針刺氈，將其鋪展貼附于噴有聚四氟涂層的鋼板上；

(22)、按照甲基硅橡膠：過氧化苯甲酰：正己烷＝100：10：100(質量比)的比例配制表面封孔組合物，攪拌均勻待用；

(23)、將配好的封孔劑組合物倒入噴槍罐，在針刺氈表面均勻噴涂，增重控制在0.025g/cm³；

(24)、將一面噴涂好的針刺氈放入烘箱，溫度控制在80±5℃，固化20小時，取出；

(25)、對針刺氈的另一面進行封孔，后進行固化，具體操作同步驟(23)和步驟(24)，待固化后，取出封孔的應變針刺氈，得到所需的應變隔離墊。

按照該法制得的應變隔離墊密度為0.43g/cm³，室溫?zé)釋?dǎo)率為0.035W/m·K，厚度方向拉伸強度0.51MPa。

在該應變隔離墊表面涂抹硅橡膠粘接劑，發現沒有滲透現象發生。

實施例3

制造聚酰亞胺纖維針刺氈應變隔離墊，包括如下步驟：

(31)、裁剪厚度為2.0mm的聚酰亞胺纖維針刺氈，將其鋪展貼附于噴有聚四氟涂層的鋼板上；

(32)、按照苯基硅橡膠：過氧化二異丙苯：正己烷＝100：8：100(質量比)的比例配制表面封孔組合物，攪拌均勻待用；

(33)、將配好的封孔組合物倒入噴槍罐，在針刺氈表面均勻噴涂一層硅橡膠，增重控制在0.030g/cm³；

(34)、將一面噴涂好的針刺氈放入烘箱，溫度控制在80±5℃，固化24小時，取出；

(35)、對針刺氈的另一面進行封孔，后進行固化，具體操作同步驟(33)和步驟(34)，待固化后，取出封孔的應變針刺氈，得到所需的應變隔離墊。

按照該法制得的應變針刺氈密度為0.40g/cm³，室溫?zé)釋?dǎo)率為0.032W/m·K，厚度方向拉伸強度0.65MPa。

在該應變隔離墊材料表面涂抹硅橡膠粘接劑，無滲透現象發生。

實施例4

制造氧化鋁纖維針刺氈應變隔離墊，其制作步驟同實施例3基本相同，不同之處在于：

在步驟(41)中，氧化鋁纖維針刺氈的厚度為1.8mm；

在步驟(42)中，按照苯撐硅橡膠：過氧化二異丙苯：環己烷＝100：20：480(質量比)的比例配制表面封孔組合物。

按照該法制得的應變針刺氈密度為0.44g/cm³，室溫?zé)釋?dǎo)率為0.036W/m·K，厚度方向拉伸強度0.50MPa。

在該應變隔離墊材料表面涂抹硅橡膠粘接劑，無滲透現象發生。

實施例5

制造聚酰亞胺纖維針刺氈應變隔離墊，其制作步驟同實施例3基本相同，不同之處在于：

在步驟(51)中，聚酰亞胺纖維針刺氈的厚度為2.2mm；

在步驟(52)中，按照苯基硅橡膠：過氧化二異丙苯：正己烷＝80：3：50(質量比)的比例配制表面封孔組合物。

按照該法制得的應變針刺氈密度為0.37g/cm³，室溫?zé)釋?dǎo)率為0.031W/m·K，厚度方向拉伸強度0.66MPa。

在該應變隔離墊材料表面涂抹硅橡膠粘接劑，無滲透現象發生。

實施例6

制造聚酰亞胺纖維針刺氈應變隔離墊，其制作步驟同實施例3基本相同，不同之處在于：

在步驟(62)中，按照苯基硅橡膠：過氧化二異丙苯：正己烷＝80：4：35(質量比)的比例配制表面封孔組合物。

按照該法制得的應變針刺氈密度為0.39g/cm³，室溫?zé)釋?dǎo)率為0.031W/m·K，厚度方向拉伸強度0.67MPa。

在該應變隔離墊材料表面涂抹硅橡膠粘接劑，無滲透現象發生。

對比例1

對比例1提供的應變隔離墊為傳統應變隔離墊，未采用本發明提供的封孔組合物對纖維針刺氈進行封孔。其纖維針刺氈的類型同實施例3。

在該應變隔離墊表面涂抹硅橡膠粘接劑，出現嚴重的滲透現象。

對比例2

對比例2提供的應變隔離墊也采用封孔組合物對纖維針刺氈進行了封孔，不同之處在于：所用的封孔組合物為20質量％酚醛樹脂、10質量％呋喃樹脂、10質量％環氧樹脂和余量甲醇混合而成。其他方面與實施例3的相同。

在該應變隔離墊表面涂抹硅橡膠粘接劑，出現嚴重的滲透現象。

綜上，涂抹粘接劑后，各實施例和對比例的結果如表1所示。

表1各實施例和對比例的結果

最后應說明的是：以上實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明各實施例技術方案的精神和范圍。
