本實用新型涉及生物培養的技術領域，具體涉及一種可調整式試管培養架。

背景技術：

組織培養是在無菌的條件下將活器官、組織或細胞置于培養基內，并放在適宜的環境中，進行連續培養而成為細胞、組織或個體。在組織培養再生階段，通常會采用試管培養，為了讓培養物獲得足夠的光照，試管多置于斜面培養架上。此類斜面培養架傾斜角度和試管夾多為固定規格，使用不同規格的試管時，必須更換相應規格的斜面培養架，在一定程度上增加了實驗的投入；同時，培養架的固定斜面使培養物獲得的光照面積固定，不能滿足不同培養物的光照需求；另外，固定規格的斜面培養架體積較大，在一定程度上也增加了包裝運輸和保存的成本。

技術實現要素：

本實用新型的目的在于克服上述技術不足，提出一種根據實際需要調整培養架支撐角度，使培養物獲得的充足光照的可調整式試管培養架。

為達到上述技術目的，本實用新型的技術方案提供一種可調整式試管培養架，其包括

一架體，

一活動套裝在所述架體上的試管夾，所述架體相對試管夾一側的下端垂直延伸出一試管底座；

一設置在所述架體背面、并與架體活動鉸接的支撐件，所述支撐件能夠相對鉸接點做180度旋轉。

優選的，所述架體與支撐件之間設有連接件，所述連接件的一端與所述架體活動鉸接，另一端與支撐件活動鉸接。

優選的，所述連接件與架體設有存在第一鉸接點，所述連接件與支撐件之間設有第二鉸接點，所述連接件能夠繞所述第一鉸接點做180度旋轉，所述支撐件能夠繞第二鉸接點做180度旋轉。

優選的，所述架體背面由上至下縱向排列有多個定位凸部，所述支撐件通過抵接于所述定位凸部對架體進行支撐。

優選的，所述架體上設有一套裝滑槽，所述試管夾的底部內套于所述滑槽內。

優選的，所述套裝滑槽的槽口相對延伸出卡套部，用于將所述試管夾底部卡套在所述滑槽內。

優選的，所述試管夾具有柔性張力。

本實用新型所述可調整式試管培養架，其針對傳統斜面培養架因固定式傾斜角度和試管夾而造成的實驗投入增加、不能滿足不同培養物的光照需求以及其體積較大帶來的包裝運輸和保存成本增加的問題，將傳統的斜面培養架改進為可調整式：將固定的試管夾改為更換件設計，使用時，只需根據試管規格更換相應規格的試管夾即可；將其固定式架體改為背持式支撐，使用時，根據實際需要調整培養架支撐角度，使培養物獲得的光照面積發生改變，可滿足不同培養物的光照需求；包裝運輸和保存時，可取下試管夾，并將背持式支撐收起，以減少斜面培養架體積，從而降低包裝運輸和保存的成本。

附圖說明

圖1為本實用新型所述可調整式試管培養架的結構示意圖；

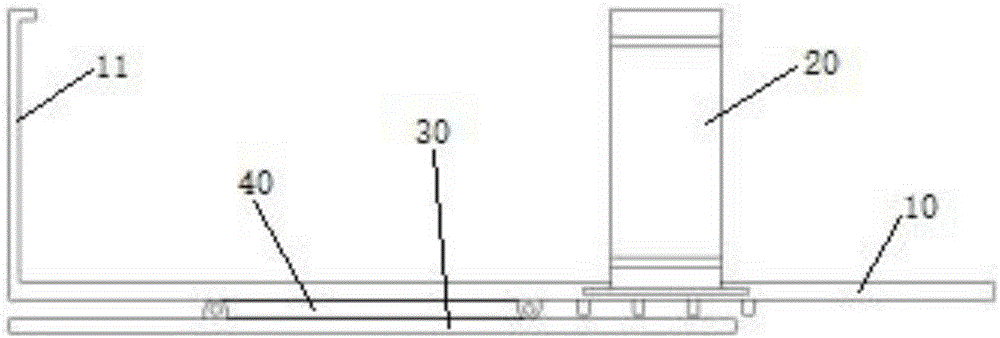

圖2為本實用新型所述可調整式試管培養架折疊狀態的結構示意圖；

圖3為本實用新型所述可調整式試管培養架的架體的結構示意圖；

圖4為本實用新型所述可調整式試管培養架的試管夾的結構示意圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1所示，本實用新型提供一種可調整式試管培養架，用于支撐生物培養試管，其包括架體10、試管夾20、支撐件30。

所述架體10相對試管夾一側的下端垂直延伸出一試管底座11，用于對試管底部進行支撐，所述架體10與試管底座11呈L型設置。

所述試管夾20活動套裝在所述架體10上，如圖4所示，所述試管夾20具有柔性張力，能夠對試管進行夾裝。具體的，如圖3所示，所述架體10的正面上設有一套裝滑槽101，且所述套裝滑槽101的槽口相對延伸出卡套部102，所述試管夾20的底部內套于所述滑槽101內，所述卡套部102將所述試管夾20底部卡套在所述滑槽101內。設置所述試管夾20活動套裝在架體10上，使試管夾20能夠方便拆卸，合理運輸，且根據不同尺寸的試管更換不同規格的試管夾20，使可調整式試管培養架對各種尺寸試管進行固定支撐。

所述支撐件30設置在所述架體10背面、并與架體10活動鉸接，用于對架體10做各種角度的支撐；所述支撐件30最大能夠相對鉸接點做180度旋轉。當需要對所述可調整式試管培養架進行收納運輸時，可以將支撐件30繞鉸接點旋轉，使支撐件30與架體10水平設置，從而縮小可調整式試管培養架的整體體積，當需要對試管進行支撐時，將支撐件30繞鉸接點旋轉，調整支撐件30相對架體10的夾角，使架體10上的試管能夠獲得充足的光照。

為避免支撐件30的自由端滑動造成架體10坍塌，如圖2所示，所述架體10與支撐件30之間設有連接件40，所述連接件40的一端與所述架體10活動鉸接，另一端與支撐件30活動鉸接。所述連接件40與架體10設有存在第一鉸接點41，所述連接件40與支撐件30之間設有第二鉸接點42，所述連接件40能夠繞所述第一鉸接點41做180度旋轉，所述支撐件30能夠繞第二鉸接點42做180度旋轉，通過連接件40實現架體10和支撐件30之間的聯動；具體的，所述支撐件30為支撐板，所述連接件40為連接桿。

進一步的，所述架體10背面由上至下縱向排列有多個定位凸部50，所述支撐件30的自由端抵接于所述定位凸部50對架體10進行支撐，通過所述支撐件30的自由端與不同高度的定位凸部50相抵接，對架體10進行多種角度的支撐，從而能夠根據不同時間段陽光的變化而相應的對架體10進行調整，使設置在架體10上的試管能夠獲得最充足的照射條件。同時，所述定位凸部50與第二鉸接點42對支撐件30形成兩點定位，所述架體10、支撐件30以及連接件40形成穩固的三角定位，保證可調整式試管培養架的穩固支撐性能。

本實用新型所述可調整式試管培養架，其將傳統的斜面培養架改進為可調整式：將固定的試管夾20改為更換件設計，針對不同尺寸的試管，只需要更換相應規格的試管夾20即可；通過將其固定式架體10改為背持式支撐，使用時，根據實際需要調整培養架支撐角度，使培養物獲得的光照面積發生改變，即可滿足不同培養物的光照需求；且在包裝運輸和保存時，可取下試管夾20，并將背持式支撐收起，以減少斜面培養架體10積，從而降低包裝運輸和保存的成本。本實用新型所述可調整式試管培養架，結構簡單，使用方便，適于廣泛應用。

以上所述本實用新型的具體實施方式，并不構成對本實用新型保護范圍的限定。任何根據本實用新型的技術構思所做出的各種其他相應的改變與變形，均應包含在本實用新型權利要求的保護范圍內。
