本發明屬于辦公用品技術領域，特別是涉及一種溫度可調按摩滾筒。

背景技術：

目前的辦公椅普遍結構簡單，然而對于在辦公樓內辦公的人們，每天大量時間都坐在辦公椅上面對電腦進行繁重的工作，往往缺乏鍛煉，會引起肩膀和脖子酸痛，而引發勁堆病等。現有辦公室使用的椅子功能比較單一，使用單一，無法滿足人們?nèi)找嬖鲩L的需求。

技術實現要素：

本發明的目的就在于克服現有技術的不足，提供了一種溫度可調按摩滾筒，本發明實現了肩部和頸部的智能按摩，有利于肩部和頸部的肌肉放松和活動，以防止勁堆病等，有利于人們身體的健康。

為了實現上述目的，本發明提供了一種溫度可調按摩滾筒，包括滾筒本體、電機、制冷片、制熱片、單片機和溫度傳感器，所述溫度傳感器包括第一溫度傳感器和第二溫度傳感器，所述滾筒本體兩端分別設置有左短軸和右短軸，所述左短軸與所述電機相連接，所述滾筒本體內嵌有所述制冷片和制熱片，所述滾筒本體的外面表設置有若干凸起，所述凸起上設置有若干連通所述滾筒本體內部和外部的小孔，所述單片機分別與所述電機、制冷片、制熱片、第一溫度傳感器和第二溫度傳感器相連接，所述第一溫度傳感器與所述制冷片相連接，所述第二溫度傳感器與所述制熱片相連接。

進一步地，所述溫度可調按摩滾筒還包括顯示屏和控制面板，所述顯示屏與所述控制面板均與所述單片機相連接。

本發明的有益效果：

1、本發明的按摩滾筒可以安裝在辦公椅上，或者直接手持。電機通電后，以帶動滾筒本體滾動，滾筒本體上的凸起對人體的肩部和勁部起到按摩的作用，同時滾筒本體內嵌有制冷片，制冷片制冷后其產生的冷氣從凸起上的小孔散發出來，特別有利于夏天使用，給人們降溫以帶來舒適感。滾筒本體還內嵌有制熱片，制熱片制熱后其產生的熱氣從凸起上的小孔散發出來，特別有利于冬天使用，給人們降溫以帶來舒適感。

2、通過第一溫度傳感器用于實時測量制冷片的溫度，并將測量的溫度反饋至單片機，單片機通過顯示屏以實時顯示溫度，直觀清晰，同時通過控制面板以設定制冷片的溫度和調節溫度，調節方便簡單。通過第二溫度傳感器用于實時測量制熱片的溫度，并將測量的溫度反饋至單片機，單片機通過顯示屏以實時顯示溫度，直觀清晰，同時通過控制面板以設定制熱片的溫度和調節溫度，調節方便簡單。

3、通過控制面板設定電機的轉速和調節電機的轉速，控制面板將信號發送至單片機，單片機接收信號后控制和調整電機的轉速。同時顯示屏以實時顯示電機的轉速，直觀清晰。本發明實現了肩部和頸部的智能按摩，有利于肩部和頸部的肌肉放松和活動，以防止勁堆病等，有利于人們身體的健康。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明實施例的結構示意圖。

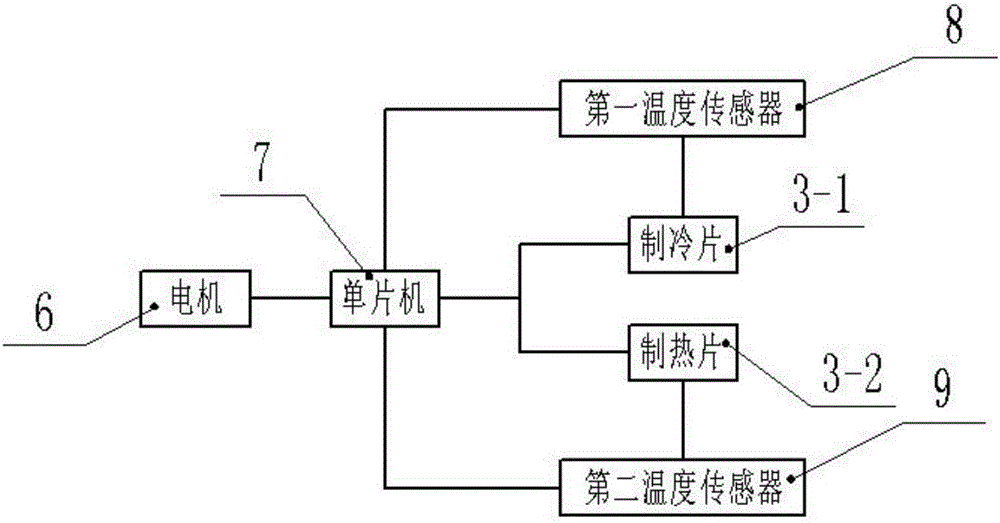

圖2為本發明實施例的框架原理圖。

具體實施方式

下面結合附圖對發明進一步說明，但不用來限制本發明的范圍。

實施例

如圖1-2所示，本發明提供的一種溫度可調按摩滾筒，包括滾筒本體1、電機6、制冷片3-1、制熱片3-1、單片機7和溫度傳感器，所述溫度傳感器包括第一溫度傳感器8和第二溫度傳感器9，所述滾筒本體1兩端分別設置有左短軸5和右短軸4，所述左短軸5與所述電機6相連接，所述滾筒本體1內嵌有所述制冷片3-1和制熱3-2片，所述滾筒本體1的外面表設置有若干凸起2，所述凸起2上設置有若干連通所述滾筒本體1內部和外部的小孔，所述單片機7分別與所述電機6、制冷片3-1、制熱片3-2、第一溫度傳感器8和第二溫度傳感器9相連接，所述第一溫度傳感器8與所述制冷片3-1相連接，所述第二溫度傳感器9與所述制熱片3-2相連接。

本發明的所述溫度可調按摩滾筒還包括顯示屏和控制面板，所述顯示屏與所述控制面板均與所述單片機7相連接。

本發明的按摩滾筒可以安裝在辦公椅上，或者直接手持。電機6通電后，以帶動滾筒本體1滾動，滾筒本體1上的凸起2對人體的肩部和勁部起到按摩的作用，同時滾筒本體1內嵌有制冷片3-1，制冷片3-1制冷后其產生的冷氣從凸起2上的小孔散發出來，特別有利于夏天使用，給人們降溫以帶來舒適感。滾筒本體1還內嵌有制熱片3-2，制熱片3-2制熱后其產生的熱氣從凸起2上的小孔散發出來，特別有利于冬天使用，給人們降溫以帶來舒適感。

通過第一溫度傳感器8用于實時測量制冷片3-1的溫度，并將測量的溫度反饋至單片機7，單片機7通過顯示屏以實時顯示溫度，直觀清晰，同時通過控制面板以設定制冷片3-1的溫度和調節溫度，調節方便簡單。通過第二溫度傳感器9用于實時測量制熱片女的溫度，并將測量的溫度反饋至單片機7，單片機7通過顯示屏以實時顯示溫度，直觀清晰，同時通過控制面板以設定制熱片3-2的溫度和調節溫度，調節方便簡單。

通過控制面板設定電機6的轉速和調節電機6的轉速，控制面板將信號發送至單片機7，單片機7接收信號后控制和調整電機6的轉速。同時顯示屏以實時顯示電機6的轉速，直觀清晰。

本發明實現了肩部和頸部的智能按摩，有利于肩部和頸部的肌肉放松和活動，以防止勁堆病等，有利于人們身體的健康。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等同物界定。
