本實用新型涉及一種發酵飼料的生產系統，特別涉及一種發酵飼料移動連續接種系統，屬于發酵飼料生產技術領域。

背景技術：

現有的矩形發酵床上設有行走機構，行走機構包括縱向拖鏈架、縱向導軌和行走機架，縱向拖鏈架及縱向導軌位于發酵床的縱向兩側；行走機架的兩端分別支撐在縱向導軌上，行走機架上安裝有橫向導軌、橫向拖鏈架及驅動行走機架沿縱向導軌移動的縱向行走機構，橫向導軌上安裝有可沿其作橫向移動的布料機；縱向拖鏈架上設有縱向行走拖鏈，橫向拖鏈架上設有橫向行走拖鏈，物料風送軟管沿縱向行走拖鏈及橫向行走拖鏈敷設，物料風送軟管的出料口與布料機的入口相連；發酵床的一縱向側面安裝有多個密封出料門，密封出料門外設有出料輸送機構，發酵床的其余三個側面為封閉圍護結構，行走機架的一端安裝有出料電機，行走機架的下方安裝有與發酵床的橫向寬度相適配的出料螺旋，出料電機通過鏈輪及鏈條與出料螺旋傳動連接；出料螺旋的側面還設有與出料螺旋的中心線相平行的推料板，推料板位于出料螺旋的出料前進方向的后方一側。

布料時，物料通過物料風送軟管進入布料機，布料機既可以沿橫向導軌橫向移動布料，又可以隨行走機架沿縱向導軌進行縱向移動布料，使物料布滿整個發酵床。發酵床的一個側面為密封出料門，發酵時處于關閉狀態，發酵床的另三個側面為封閉圍護結構，布料完成后，可進入兼氧發酵，也可以在物料上表面覆蓋密封膜，對物料完全封閉進行厭氧發酵。出料時，打開各密封出料門，出料電機驅動出料螺旋旋轉，物料沿出料螺旋從出料門流出，然后由出料輸送機構將物料送出；出料螺旋一邊旋轉，行走機架一邊沿縱向導軌向前移動，推料板在出料螺旋的后方一側堵住物料，保證物料進入出料螺旋被送出。

傳統工藝中，物料進入發酵床布料前，需要和相應的菌種充分混合均勻，接種后的物料粘度增加，容易粘接在輸送管道上，清理困難，物料在管道內容易發臭，工作環境差，輸送量降低，容易堵塞管道。在接種后的輸送過程中，由于環境溫度、濕度、含氧量等外部條件難以滿足相應菌種的需要，往往導致雜菌生長過多，影響發酵質量。

技術實現要素：

本實用新型的目的在于，克服現有技術中存在的問題，提供一種發酵飼料移動連續接種系統，電耗低，產量高，工作穩定，衛生條件好。

為解決以上技術問題，本實用新型的一種發酵飼料移動連續接種系統，包括料倉和發酵床，所述發酵床上設有行走機構，所述行走機構上安裝有布料機和出料裝置，所述布料機上安裝有連續接種機，所述連續接種機的進料口與物料風送軟管的出口連接，所述連續接種機的進液口與液體輸送軟管的出口連接，所述液體輸送軟管的入口與菌種輸送管的出口連接；所述物料風送軟管的入口與正壓風送管相連，所述正壓風送管的中部與正壓關風器下方的出口連接，所述正壓關風器的上方設有料斗，所述料斗與所述料倉底部的喂料螺旋的出口連接。

相對于現有技術，本實用新型取得了以下有益效果：干物料通過物料風送軟管進入連續接種機的進料口，菌種通過液體輸送軟管進入連續接種機的進液口，在連續接種機中菌種與干物料充分混合，隨著布料機在發酵床上的移動，一邊接種一邊完成布料，接種后的物料隨即落入發酵床進行發酵，菌種在完全符合的環境下生長，省去了接種后的風送環節，干物料的風送非常順暢，阻力小，電耗低。

作為本實用新型的改進，包括液體菌種罐，所述液體菌種罐的底部與輸送泵的入口連接，所述輸送泵的出口與所述菌種輸送管的入口連接，所述輸送泵的出口還通過穩壓閥與回流管連接，所述回流管的出口插入至所述液體菌種罐內腔的底部。穩壓閥的穩壓口與穩定的壓縮空氣管連接，可以保持菌種輸送管中的壓力穩定，從回流管回流至液體菌種罐中的底部可以防止液體菌種罐中產生沉淀。

作為本實用新型的進一步改進，所述菌種輸送管上沿液體流向依次安裝有自動開關閥、自動調節閥和流量計。自動調節閥可以調節菌種的添加比例，流量計可以觀察菌種的流量。

作為本實用新型的進一步改進，所述正壓風送管的入口與羅茨風機的出口連接。由羅茨風機提供高壓氣流。

作為本實用新型的進一步改進，所述物料風送軟管和液體輸送軟管支撐在拖鏈架上。

作為本實用新型的進一步改進，所述料倉上設有高料位計和低料位計。便于監控料倉中的物料量。

作為本實用新型的進一步改進，所述液體菌種罐上設有高液位計、低液位計和溫度計。便于監控液體菌種罐中的菌種量和溫度。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明，附圖僅提供參考與說明用，非用以限制本實用新型。

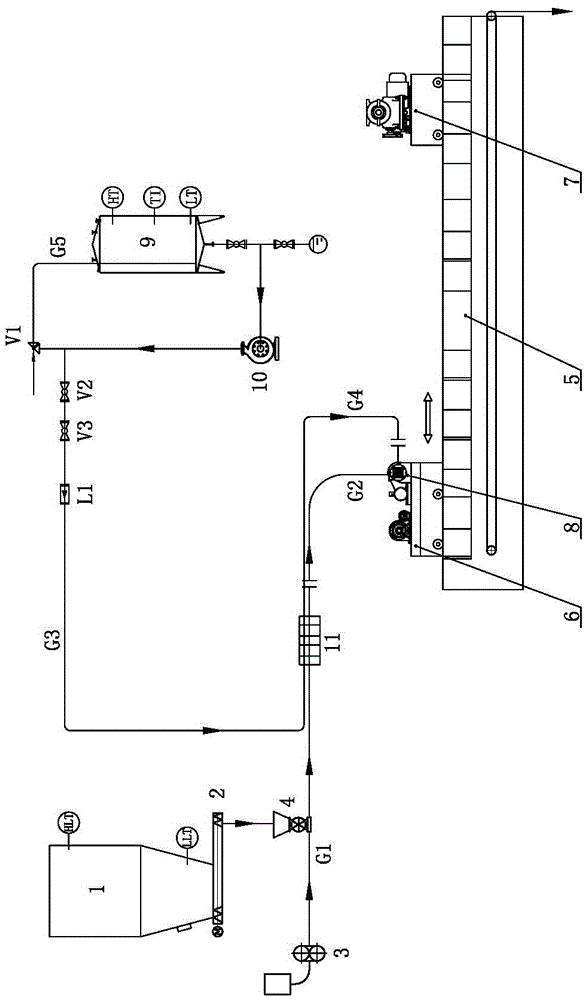

圖1為本實用新型發酵飼料移動連續接種系統的流程圖。

圖中：1.料倉；HLT.高料位計；LLT.低料位計；2.喂料螺旋；3.羅茨風機；4.正壓關風器；5.發酵床；6.布料機；7.出料裝置；8.連續接種機；9.液體菌種罐；HT.高液位計；LT.低液位計；TI.溫度計；10.輸送泵；11.拖鏈架；G1.正壓風送管；G2.物料風送軟管；G3.菌種輸送管；G4.液體輸送軟管；G5.回流管；V1.穩壓閥；V2.自動開關閥；V3.自動調節閥；L1.流量計。

具體實施方式

如圖1所示，本實用新型的發酵飼料移動連續接種系統包括料倉1和發酵床5，發酵床5上設有行走機構，行走機構上安裝有布料機6和出料裝置7，布料機6上安裝有連續接種機8，連續接種機8的進料口與物料風送軟管G2的出口連接，連續接種機8的進液口與液體輸送軟管G4的出口連接，液體輸送軟管G4的入口與菌種輸送管G3的出口連接，物料風送軟管G2和液體輸送軟管G4支撐在拖鏈架11上。

物料風送軟管G2的入口與正壓風送管G1相連，正壓風送管G1的入口與羅茨風機3的出口連接，由羅茨風機3提供高壓氣流。正壓風送管G1的中部與正壓關風器4下方的出口連接，正壓關風器4的上方設有料斗，料斗與料倉1底部的喂料螺旋2的出口連接。料倉1上設有高料位計HLT和低料位計LLT，便于監控料倉1中的物料量。

液體菌種罐9的底部與輸送泵10的入口連接，輸送泵10的出口與菌種輸送管G3的入口連接，輸送泵10的出口還通過穩壓閥V1與回流管G5連接，回流管G5的出口插入至液體菌種罐9內腔的底部。穩壓閥V1的穩壓口與穩定的壓縮空氣管連接，可以保持菌種輸送管G3中的壓力穩定，從回流管G5回流至液體菌種罐9中的底部可以防止液體菌種罐9中產生沉淀。

液體菌種罐9上設有高液位計HT、低液位計LT和溫度計TI，便于監控液體菌種罐9中的菌種量和溫度。

菌種輸送管G3上沿液體流向依次安裝有自動開關閥V2、自動調節閥V3和流量計L1，自動調節閥V3可以調節菌種的添加比例，流量計L1可以觀察菌種的流量。

干物料通過物料風送軟管G2進入連續接種機8的進料口，菌種通過液體輸送軟管G4進入連續接種機8的進液口，在連續接種機8中菌種與干物料充分混合，隨著布料機6在發酵床5上的移動，一邊接種一邊完成布料，接種后的物料隨即落入發酵床5進行發酵，菌種在完全符合的環境下生長，省去了接種后的風送環節，干物料的風送非常順暢，阻力小，電耗低。

以上所述僅為本實用新型之較佳可行實施例而已，非因此局限本實用新型的專利保護范圍。除上述實施例外，本實用新型還可以有其他實施方式，凡采用等同替換或等效變換形成的技術方案，均落在本實用新型要求的保護范圍內。本實用新型未經描述的技術特征可以通過或采用現有技術實現，在此不再贅述。
