本發明涉及一種具有優異的成形性、剛性、耐熱性的用于擠出型材的氯乙烯系聚合物組合物及其制造方法、以及擠出型材。

背景技術：

1、以往，作為用于窗框等的擠出型材，已知由氯乙烯系聚合物組合物制成的擠出型材。氯乙烯系聚合物作為機械強度、耐候性、耐化學品性優異的材料被廣泛地用作窗框等住宅建材的樹脂成型材料。由于氯乙烯系聚合物的耐熱性的上限溫度為70～90℃左右，因此在將其用作外裝用部件的情況下，有時會因太陽熱量而產生變形。尤其是窗框的外裝用部件由于容易受到太陽光照射，所以容易產生變形。因此，對于要求耐熱性的部件來說，會使用通過對氯乙烯系聚合物進行氯化處理來提高其耐熱性的氯化氯乙烯系聚合物。然而，氯化氯乙烯系聚合物和氯乙烯系聚合物相比，存在因流動性差而成形性低的問題。

2、此外，氯化氯乙烯系聚合物的氯化是通過對氯乙烯系聚合物施加熱能或光能來實現，因此成本方面負擔較大，也會對環境帶來的嚴重影響。

技術實現思路

1、因此，本發明的目的在于提供一種具有優異的成形性、剛性、耐熱性、環保性能的用于擠出型材的氯乙烯系聚合物組合物及其制造方法、以及擠出型材。

2、本發明人等經過了努力研究，結果發現，將氯乙烯系聚合物、纖維素纖維、及相容劑加熱混煉而獲得的用于擠出型材的氯乙烯系聚合物組合物維持了氯乙烯系聚合物特有的阻燃性和高隔熱性，還具有優異的成形性、剛性、耐熱性。

3、本發明涉及下述各項中所記載的用于擠出型材的氯乙烯系聚合物組合物及其制造方法、以及擠出型材。

4、第1項

5、一種用于擠出型材的氯乙烯系聚合物組合物，其含有：氯乙烯系聚合物(a)、纖維素纖維(b)及相容劑(c)，且

6、所述纖維素纖維(b)的主成分原料是克重為100g/m2以下的低克重紙。

7、第2項

8、根據第1項所述的用于擠出型材的氯乙烯系聚合物組合物，其還含有乙烯-乙酸乙烯酯系共聚物(d)，構成所述乙烯-乙酸乙烯酯系共聚物(d)的乙酸乙烯酯的含有率為3質量％以上且85質量％以下，構成所述乙烯-乙酸乙烯酯系共聚物(d)的乙酸乙烯酯的乙?；ㄟ^皂化反應而被取代為氫原子，其皂化度為0％以上且95％以下。

9、第3項

10、根據第1項或第2項所述的用于擠出型材的氯乙烯系聚合物組合物，其中所述氯乙烯系聚合物(a)的全部或一部分是氯乙烯系共聚物(e)，所述氯乙烯系共聚物(e)是將氯乙烯與乙烯-乙酸乙烯酯系共聚物接枝聚合而成，構成所述氯乙烯系共聚物(e)的乙烯-乙酸乙烯酯系共聚物是由所述乙烯-乙酸乙烯酯系共聚物(d)構成，其含有率為0.3質量％以上且40質量％以下。

11、第4項

12、根據第1項至第3項所述的用于擠出型材的氯乙烯系聚合物組合物，其中所述氯乙烯系聚合物(a)的全部或一部分是氯乙烯系共聚物(f)，所述氯乙烯系共聚物(f)是將氯乙烯與乙酸乙烯酯共聚而成，構成所述氯乙烯系共聚物(f)的乙酸乙烯酯的含有率為0.3質量％以上且30質量％以下。

13、第5項

14、根據第1項至第4項所述的用于擠出型材的氯乙烯系聚合物組合物，其中所述低克重紙是克重為3～40g/m2的薄頁紙。

15、第6項

16、根據第1項至第5項所述的用于擠出型材的氯乙烯系聚合物組合物，其中所述相容劑(c)選自分子量130～400的多元醇及增塑劑中的至少一種。

17、第7項

18、根據第1項至第6項所述的用于擠出型材的氯乙烯系聚合物組合物，其中所述相容劑(c)是三丙二醇、或增塑劑。

19、第8項

20、根據第1項至第7項所述的用于擠出型材的氯乙烯系聚合物組合物，其中所述相容劑(c)是三丙二醇、偏苯三甲酸酯系增塑劑、鄰苯二甲酸系增塑劑、或聚酯系增塑劑。

21、第9項

22、根據第1項至第8項所述的用于擠出型材的氯乙烯系聚合物組合物，其中相對于所述氯乙烯系聚合物(a)100質量份，含有5.0質量份以上且40質量份以下的量的所述纖維素纖維(b)，且含有0.02質量份以上且30質量份以下的量的所述相容劑(c)。

23、第10項

24、一種第1項至第9項所述的用于擠出型材的氯乙烯系聚合物組合物的制造方法，其具有將所述氯乙烯系聚合物(a)、纖維素纖維(b)、相容劑(c)、以及必要時的乙烯-乙酸乙烯酯系共聚物(d)加以混合，并進行加熱混煉的工序，且所述纖維素纖維(b)的主成分原料是克重為100g/m2以下的低克重紙。

25、第11項

26、一種擠出型材，其由第1項至第9項所述的用于擠出型材的氯乙烯系聚合物組合物制成。

27、根據本發明，可提供一種具有優異的成形性、剛性、及耐熱性的用于擠出型材的氯乙烯系聚合物組合物及其制造方法、以及擠出型材。

技術特征：

1.一種用于擠出型材的氯乙烯系聚合物組合物，其特征在于含有：氯乙烯系聚合物(a)、纖維素纖維(b)及相容劑(c)，且

2.根據權利要求1所述的用于擠出型材的氯乙烯系聚合物組合物，其特征在于：還含有乙烯-乙酸乙烯酯系共聚物(d)，構成所述乙烯-乙酸乙烯酯系共聚物(d)的乙酸乙烯酯的含有率為3質量％以上且85質量％以下，構成所述乙烯-乙酸乙烯酯系共聚物(d)的乙酸乙烯酯的乙?；ㄟ^皂化反應而被取代為氫原子，其皂化度為0％以上且95％以下。

3.根據權利要求2所述的用于擠出型材的氯乙烯系聚合物組合物，其特征在于：所述氯乙烯系聚合物(a)的全部或一部分是氯乙烯系共聚物(e)，所述氯乙烯系共聚物(e)是將氯乙烯與乙烯-乙酸乙烯酯系共聚物接枝聚合而成，構成所述氯乙烯系共聚物(e)的乙烯-乙酸乙烯酯系共聚物是由所述乙烯-乙酸乙烯酯系共聚物(d)構成，其含有率為0.3質量％以上且40質量％以下。

4.根據權利要求1或2所述的用于擠出型材的氯乙烯系聚合物組合物，其特征在于：所述氯乙烯系聚合物(a)的全部或一部分是氯乙烯系共聚物(f)，所述氯乙烯系共聚物(f)是將氯乙烯與乙酸乙烯酯共聚而成，構成所述氯乙烯系共聚物(f)的乙酸乙烯酯的含有率為0.3質量％以上且30質量％以下。

5.根據權利要求1或2所述的用于擠出型材的氯乙烯系聚合物組合物，其特征在于：所述低克重紙是克重為3～40g/m2的薄頁紙。

6.根據權利要求1或2所述的用于擠出型材的氯乙烯系聚合物組合物，其特征在于：所述相容劑(c)選自分子量130～400的多元醇及增塑劑中的至少一種。

7.根據權利要求6所述的用于擠出型材的氯乙烯系聚合物組合物，其特征在于：所述相容劑(c)是三丙二醇或增塑劑。

8.根據權利要求7所述的用于擠出型材的氯乙烯系聚合物組合物，其特征在于：所述相容劑(c)是三丙二醇、偏苯三甲酸酯系增塑劑、鄰苯二甲酸系增塑劑或聚酯系增塑劑。

9.根據權利要求1所述的用于擠出型材的氯乙烯系聚合物組合物，其特征在于：相對于所述氯乙烯系聚合物(a)100質量份，含有5.0質量份以上且40質量份以下的量的所述纖維素纖維(b)，且含有0.02質量份以上且30質量份以下的量的所述相容劑(c)。

10.一種權利要求1或2所述的用于擠出型材的氯乙烯系聚合物組合物的制造方法，其特征在于：具有將所述氯乙烯系聚合物(a)、纖維素纖維(b)、相容劑(c)、以及必要時的乙烯-乙酸乙烯酯系共聚物(d)加以混合，并進行加熱混煉的工序，且所述纖維素纖維(b)的主成分原料是克重為100g/m2以下的低克重紙。

11.一種擠出型材，其特征在于：其由權利要求1或2所述的用于擠出型材的氯乙烯系聚合物組合物制成。

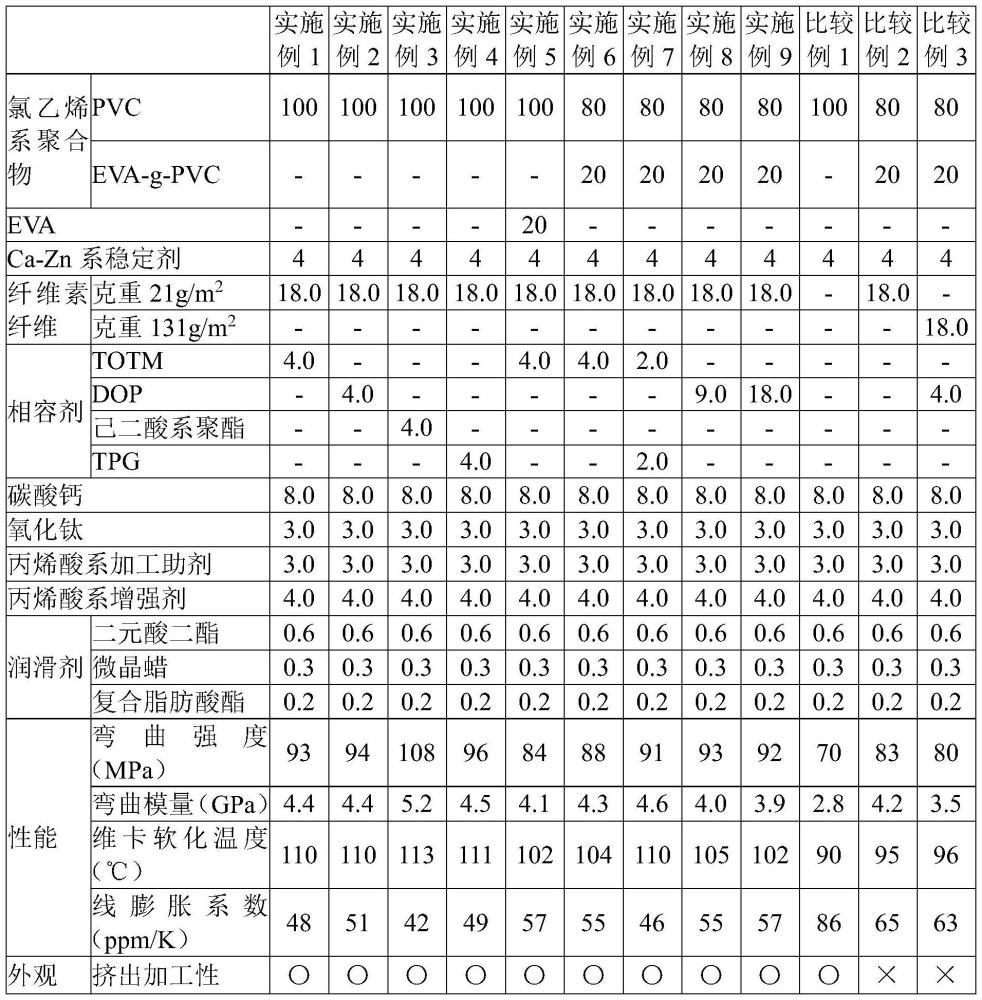

技術總結
本發明提供一種用于擠出型材的氯乙烯系聚合物組合物及其制造方法、以及擠出型材。該用于擠出型材的氯乙烯系聚合物組合物含有：氯乙烯系聚合物(A)、纖維素纖維(B)及相容劑(C)，且所述纖維素纖維(B)的主成分原料是克重為100g/m2以下的低克重紙。本發明的目的在于提供一種用于擠出型材的氯乙烯系聚合物組合物及其制造方法，所述用于擠出型材的氯乙烯系聚合物組合物是將氯乙烯系聚合物、纖維素纖維及相容劑加熱混煉而獲得，維持了氯乙烯系聚合物特有的阻燃性和高隔熱性，還具有優異的成形性、剛性、耐熱性。

技術研發人員：前場敬,奧川直紀,豬飼陽二郎,榎本真久,仙波健,伊藤彰浩,野口廣貴,北川和男,浦濱宗德,山本俊,大野木輝明,若林雅樹,野田憲佑,高田遼,福田雄二郎
受保護的技術使用者：大洋聚氯乙烯株式會社
技術研發日：
技術公布日：2025/4/28
