本發明涉及熒光染料的合成技術，特別是一種具有優異熒光性能的硼酸酯三環半菁染料及其合成方法，該染料在生物檢測領域，尤其是在細胞中硝基還原酶的檢測中具有重要應用。

背景技術：

1、熒光成像是一種非侵入性的成像技術，具有無創、實時、可視化、高時空分辨率等優勢，可以實現疾病的快速診斷。而熒光母核是一個熒光探針的“核心骨架”。熒光母核特性直接決定了其探針的光學性質以及在疾病診療中的應用潛力。目前常見的熒光母核主要有：菁染料、羅丹明、香豆素、d-a-d和bodipy等。雖然以此為核心的熒光探針有很多，但其中大部分探針依舊存在合成困難、穩定性差、熒光波長較短、熒光亮度低、化學修飾位點少以及熒光不易調控等問題。因此了解熒光母核結構與性能的關系，開發新的多功能熒光母核，在醫學診療方面具有重要的意義。

技術實現思路

1、本發明的目的是提供一種新型硼酸酯三環半菁染料，該染料易于合成，具有優秀的光學性能和結構易調控性，適用于細胞中硝基還原酶的檢測。本發明還提供了該染料的合成方法，包括兩種合成路線，以及通過具體實施例展示其有的染料如r1上帶有硝基的染料還可在硝基還原酶檢測中的應用。

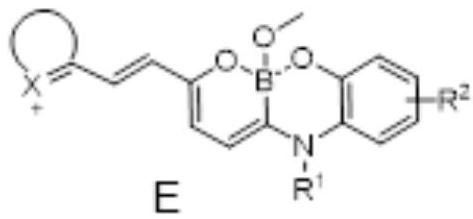

2、所述的硼酸酯三環半菁的結構式如下式e：

3、其中

4、

5、虛線方框?qū)?yīng)的結構式為

6、等結構(其中圓圈中對應的碳是雙鍵的一個碳)。

7、結構式中的r1均為h、1～20個碳原子的烷基或取代烷基(如芳香環取代或具有取代基的芳香環取代等)、磺酸基、磷酸基、羧基及羧酸衍生物基團、芳香環及具有取代基的芳香環，上述芳香環上的取代基為硝基、羧基、胺基等，可以是單取代、多取代等；結構式中的r2、r3為苯環上的不同位點的h、烷基或鹵素取代的烷基(烷基的碳原子個數為1-20等)、烯烴、炔基、芳香基、羥基、胺基、鹵素、硝基、芐氧基、烷氧基、苯環或各種水溶性基團(例：so3m)；r4為h、烷基(烷基的碳原子個數為1-20等)、烯烴、炔基、芳香基、羥基、鹵素、硝基、芐氧基、烷氧基、苯環或各種水溶性基團(例：so3m)。上述所涉及的烷基均選自碳原子個數為1-20等的烷基。

8、本發明所述的一種硼酸酯三環半菁染料的合成方法，以5-甲醛基呋喃-2-硼酸為起始原料，先與一個吲哚季銨鹽縮合制成半菁，再與鄰氨基酚(及其衍生物)反應，最終合成硼酸酯三環半菁產物。或者以5-甲醛基呋喃-2-硼酸為起始原料，先與一個苯胺(及其衍生物)縮合制成亞胺類化合物，再與鄰氨基酚(及其衍生物)反應，最后加入堿和吲哚季銨鹽進行取代反應，最終合成硼酸酯三環半菁產物。具體包括如下：

9、路線i：

10、合成路線：

11、

12、步驟1，5-甲醛基呋喃-2-硼酸a與雜環化合物b(0.2～1倍投料量)溶于溶劑(極性溶劑與非極性溶劑均可)中，以0.01倍～5倍的堿為催化劑，上述的倍數是基于5-甲醛基呋喃-2-硼酸a，在60～140℃下反應1～12小時得到粗產物c，除去溶劑得到化合物c；

13、步驟2，化合物c與鄰氨基酚或其衍生物d(0.5～3倍投料量)在溶劑(極性溶劑與非極性溶劑均可)中混合，上述倍數是基于化合物c的，在0～70℃下反應5～60分鐘，除去溶劑，經過柱色譜層析得到純的化合物e即硼酸酯三環半菁染料。

14、步驟1中；反應所需的溶劑為乙醇、甲醇、乙腈、二氯甲烷、丙酮等，所需的堿為哌啶、吡啶、三乙胺等；

15、雜環b的選自：或有活性甲基或活性亞甲基的其他芳基取代雜環結構化合物；有活性亞甲基的芳基取代雜環結構選自如下(其中虛線圈內的碳用于形成雙鍵)：

16、

17、鄰氨基酚(或其衍生物)d的選自：或羥基和氨基為鄰位的化合物；羥基和氨基為鄰位的其他化合物結構選自如下：

18、

19、步驟2中，結構式中的y-為陰離子，主要為鹵素離子、pf6-、clo4-、tso-等；

20、結構式中的r1均為h、1～20個碳原子的烷基或取代烷基(如芳香環取代或具有取代基的芳香環取代等)、磺酸基、磷酸基、羧基及羧酸衍生物基團、芳香環及具有取代基的芳香環，上述芳香環上的取代基為硝基、羧基、胺基等，可以是單取代、多取代等；結構式中的r2、r3為苯環上的不同位點的h、烷基或鹵素取代的烷基(烷基的碳原子個數為1-20等)、烯烴、炔基、芳香基、羥基、胺基、鹵素、硝基、芐氧基、烷氧基、苯環或各種水溶性基團(例：so3m)。可以是單取代、多取代；r4為h、烷基(烷基的碳原子個數為1-20等)、烯烴、炔基、芳香基、羥基、鹵素、硝基、芐氧基、烷氧基、苯環或各種水溶性基團(例：so3m)。上述所涉及的烷基均選自碳原子個數為1-20等的烷基。

21、路線二：

22、合成路線：

23、

24、步驟1，5-甲醛基呋喃-2-硼酸a與苯胺f(0.2～1倍投料量)溶于溶劑中，上述的倍數是基于5-甲醛基呋喃-2-硼酸a，在0～70℃下反應1～12小時得到中產物g，繼續加入鄰氨基酚或其衍生物d(0.5～3倍投料量)在溶劑中混合，上述倍數是基于化合物a的，在0～70℃下反應1～12小時，減壓蒸發溶劑，得到粗產物h。

25、步驟2，將粗產物h和雜環化合物b(0.5～3倍投料量)在堿溶液中混合，上述倍數是基于化合物h的，在40～120℃下反應1～12小時，除去溶劑，經過柱色譜層析得到純的化合物e即硼酸酯三環半菁染料。

26、步驟1中；反應所需的溶劑為乙醇、甲醇、乙腈、二氯甲烷、丙酮等。

27、鄰氨基酚或其衍生物d與方法i一致；進一步步驟2中，反應所需的溶劑為乙醇、甲醇、乙腈、二氯甲烷、丙酮等，所需的堿為哌啶、吡啶、三乙胺等；雜環b與方法i一致。

28、本發明方法所涉及的原料易于制備，合成路線短，反應條件溫和，適用于大規模生產。本發明所制備的半菁類染料具有很好的水溶性、穩定性、生物相容性。

29、本發明所涉及的硼酸酯三環半菁染料及其合成方法，其合成的半菁染料具有熒光性，可進一步用于但不限于紅外熒光成像、光聲成像、光動力治療、聲動力治療、光熱治療，進一步在硝基還原酶檢測中的應用。

30、有益效果：

31、與現有技術相比，本發明提供的硼酸酯三環半菁染料具有以下優點：

32、(1)合成過程簡便，反應條件溫和，易于大規模生產。

33、(2)染料具有優異的水溶性、穩定性和生物相容性。

34、(3)熒光性能優異，熒光波長可調，適用于多種生物檢測技術。

技術特征：

1.硼酸酯三環半菁染料，其特征在于，結構式如下式e：

2.權利要求1所述的硼酸酯三環半菁染料的制備方法，其特征在于，以5-甲醛基呋喃-2-硼酸為起始原料，先與一個吲哚季銨鹽縮合制成半菁，再與鄰氨基酚及其衍生物反應，最終合成硼酸酯三環半菁產物；包括以下步驟：

3.按照權利要求2所述的方法，其特征在于，步驟1中；反應所需的溶劑為乙醇、甲醇、乙腈、二氯甲烷、丙酮等，所需的堿為哌啶、吡啶、三乙胺等。

4.按照權利要求2所述的方法，其特征在于，步驟2中，結構式中的y-為陰離子，選自鹵素離子、pf6-、clo4-、tso-等。

5.權利要求1所述的硼酸酯三環半菁染料的制備方法，其特征在于，以5-甲醛基呋喃-2-硼酸為起始原料，先與一個苯胺或其衍生物縮合制成亞胺類化合物，再與鄰氨基酚或其衍生物反應，最后加入堿和吲哚季銨鹽進行取代反應，最終合成硼酸酯三環半菁產物；具體包括如下：

6.按照權利要求5所述的方法，其特征在于，步驟1中；反應所需的溶劑選自乙醇、甲醇、乙腈、二氯甲烷、丙酮等。

7.按照權利要求5所述的方法，其特征在于，步驟2中，反應所需的溶劑選自乙醇、甲醇、乙腈、二氯甲烷、丙酮等，所需的堿選自哌啶、吡啶、三乙胺等；雜環b與權利要求2的一致。

8.權利要求1所述的硼酸酯三環半菁染料應用，其特征在于，作為熒光物質的應用。

9.權利要求1所述的硼酸酯三環半菁染料的應用，r1上帶有硝基的染料還在硝基還原酶檢測中的應用。

技術總結
本發明提供了一種新型硼酸酯三環半菁染料及其合成方法，該染料具有優異的熒光性能，適用于生物檢測和醫療成像。發明提出了兩種合成路線，均以5?甲醛基呋喃?2?硼酸為原料，通過不同化學反應路徑高效合成目標染料。路線一通過與吲哚季銨鹽縮合形成半菁中間體，再與鄰氨基酚或其衍生物反應；路線二先與苯胺或其衍生物縮合形成亞胺類中間體，后通過取代反應合成最終產品。合成步驟簡便、條件溫和，適合大規模生產。所合成染料具有良好水溶性和生物相容性，熒光特性可調，適用于多種生物醫學應用。實施例和附圖詳細展示了合成過程、熒光性能及其在細胞成像中的應用，顯示了本發明在科學研究和實際應用中的重要價值。

技術研發人員：莫善雁,郝振銘,閆如玉,胡利明
受保護的技術使用者：北京工業大學
技術研發日：
技術公布日：2025/4/24
