本技術涉及皮革制品生產，更具體地說，它涉及一種皮革切割機的皮革固定裝置。

背景技術：

1、皮革是經脫毛和鞣制等物理、化學加工所得到的已經變性不易腐爛的動物皮，皮革廣泛地應用在制革、制鞋、皮衣、皮件、毛皮及其制品等主體行業，在制造的過程中經常需要對整塊的皮革進行切割，在切割過程需要有到皮革固定裝置，對皮革的位置進行固定。

2、但是傳統的皮革固定裝置結構過于簡單，在對不同規格的皮革進行切割時，需要人們手動自動調節夾持部位的位置，調節起來諸多不便，固定效果并不好，因此針對上述問題，特提出一種皮革切割機的皮革固定裝置。

技術實現思路

1、(1)要解決的技術問題

2、針對現有技術存在的不足，本實用新型的目的在于提供一種皮革切割機的皮革固定裝置，其具有自動調節功能，便于人們對夾持部位的位置進行自動調整的特點。

3、(2)技術方案

4、為實現上述目的，本實用新型提供了一種皮革切割機的皮革固定裝置，包括方形機架，所述方形機架頂部固定連接有第一調節盒，所述第一調節盒內部側面固定連接有第一調節電機，所述第一調節電機輸出端固定連接有第一螺紋桿，所述第一螺紋桿軸端轉動連接在第一調節盒內部側面固定連接的軸承內，所述第一調節盒側面開設有第一通孔，所述第一螺紋桿表面螺紋連接有第一活動塊，所述第一活動塊端面滑動穿過第一通孔，并且固定連接有l型板，所述方形機架頂部固定連接有立板，所述立板側面固定連接有連接板，所述l型板和立板內部均固定連接有第二調節盒，所述第二調節盒內部頂端固定連接有第二調節電機，所述第二調節電機輸出端固定連接有第二螺紋桿，所述第二螺紋桿軸端轉動連接在第二調節盒內部底端固定連接的軸承內，所述第二螺紋桿表面螺紋連接有第二活動塊，所述第二調節盒側面開設有第二通孔，所述第二活動塊端面滑動穿過第二通孔，并且固定連接有夾持板。

5、使用本技術方案的一種皮革切割機的皮革固定裝置時，通過設置第一調節電機，第一調節電機運行，可以調整l型板與立板之間的距離，從而便于人們對夾持部位的位置進行自動調整，可以對不同規格的皮革進行固定，使用起來更加便捷。

6、進一步地，所述連接板頂部、l型板側面和夾持板底部均固定連接有海綿墊。

7、進一步地，所述海綿墊側面固定連接有多個凸條。

8、進一步地，所述方形機架底部四角均固定連接有固定桿，所述固定桿表面滑動連接有滑動筒。

9、進一步地，所述滑動筒底端固定連接有支撐墊。

10、進一步地，所述固定桿表面開設有多個定位孔，所述滑動筒表面螺紋連接有定位銷。

11、進一步地，所述定位銷一端螺紋連接在定位孔內。

12、(3)有益效果

13、綜上所述，本實用新型具有以下有益效果：

14、1、該一種皮革切割機的皮革固定裝置，通過設置第一調節電機，第一調節電機運行，可以調整l型板與立板之間的距離，從而便于人們對夾持部位的位置進行自動調整，可以對不同規格的皮革進行固定，使用起來更加便捷；

15、2、該一種皮革切割機的皮革固定裝置，通過設置海綿墊和凸條，在夾持板對皮革進行夾持時，在海綿墊和凸條的作用下，可以增加皮革與夾持板、l型板和連接板之間的摩擦力，夾持起來更加穩固；

16、3、該一種皮革切割機的皮革固定裝置，通過設置定位孔和定位銷，便于人們調節滑動筒在固定桿表面的位置，從而便于人們對裝置的高度進行調整。

技術特征：

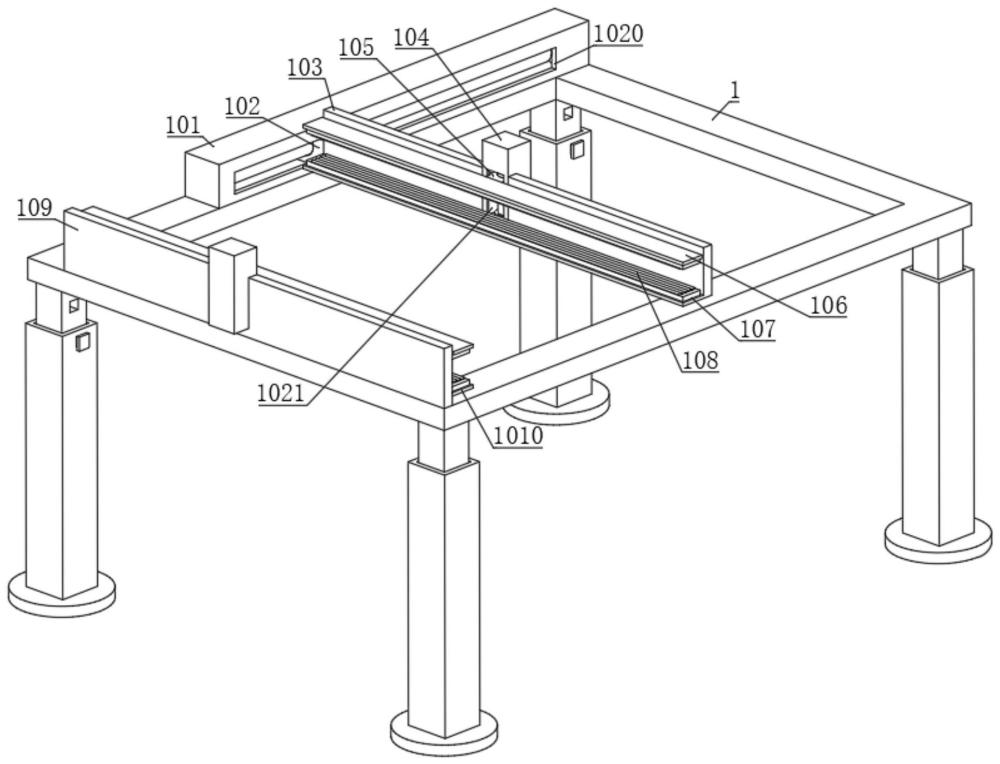

1.一種皮革切割機的皮革固定裝置，包括方形機架(1)，其特征在于：所述方形機架(1)頂部固定連接有第一調節盒(101)，所述第一調節盒(101)內部側面固定連接有第一調節電機(1011)，所述第一調節電機(1011)輸出端固定連接有第一螺紋桿(1012)，所述第一螺紋桿(1012)軸端轉動連接在第一調節盒(101)內部側面固定連接的軸承內，所述第一調節盒(101)側面開設有第一通孔(1020)，所述第一螺紋桿(1012)表面螺紋連接有第一活動塊(102)，所述第一活動塊(102)端面滑動穿過第一通孔(1020)，并且固定連接有l型板(103)，所述方形機架(1)頂部固定連接有立板(109)，所述立板(109)側面固定連接有連接板(1010)，所述l型板(103)和立板(109)內部均固定連接有第二調節盒(104)，所述第二調節盒(104)內部頂端固定連接有第二調節電機(1013)，所述第二調節電機(1013)輸出端固定連接有第二螺紋桿(1014)，所述第二螺紋桿(1014)軸端轉動連接在第二調節盒(104)內部底端固定連接的軸承內，所述第二螺紋桿(1014)表面螺紋連接有第二活動塊(105)，所述第二調節盒(104)側面開設有第二通孔(1021)，所述第二活動塊(105)端面滑動穿過第二通孔(1021)，并且固定連接有夾持板(106)。

2.根據權利要求1所述的一種皮革切割機的皮革固定裝置，其特征在于：所述連接板(1010)頂部、l型板(103)側面和夾持板(106)底部均固定連接有海綿墊(107)。

3.根據權利要求2所述的一種皮革切割機的皮革固定裝置，其特征在于：所述海綿墊(107)側面固定連接有多個凸條(108)。

4.根據權利要求1所述的一種皮革切割機的皮革固定裝置，其特征在于：所述方形機架(1)底部四角均固定連接有固定桿(1015)，所述固定桿(1015)表面滑動連接有滑動筒(1016)。

5.根據權利要求4所述的一種皮革切割機的皮革固定裝置，其特征在于：所述滑動筒(1016)底端固定連接有支撐墊(1017)。

6.根據權利要求4所述的一種皮革切割機的皮革固定裝置，其特征在于：所述固定桿(1015)表面開設有多個定位孔(1018)，所述滑動筒(1016)表面螺紋連接有定位銷(1019)。

7.根據權利要求6所述的一種皮革切割機的皮革固定裝置，其特征在于：所述定位銷(1019)一端螺紋連接在定位孔(1018)內。

技術總結
本技術公開了一種皮革切割機的皮革固定裝置，屬于皮革制品生產技術領域，其中，包括方形機架，所述方形機架頂部固定連接有第一調節盒，所述第一調節盒內部側面固定連接有第一調節電機，所述第一調節電機輸出端固定連接有第一螺紋桿，所述第一螺紋桿軸端轉動連接在第一調節盒內部側面固定連接的軸承內，所述第一調節盒側面開設有第一通孔，所述第一螺紋桿表面螺紋連接有第一活動塊，所述第一活動塊端面滑動穿過第一通孔；其有益效果是，通過設置第一調節電機，第一調節電機運行，可以調整L型板與立板之間的距離，從而便于人們對夾持部位的位置進行自動調整，可以對不同規格的皮革進行固定，使用起來更加便捷。

技術研發人員：李占利,李長坤,葉聯紅,海亞賓
受保護的技術使用者：東莞市政永皮具有限公司
技術研發日：20240325
技術公布日：2025/4/28
