本技術屬于晶圓加工,具體涉及一種晶圓清洗拋光裝置。
背景技術:
1、晶圓是指制作硅半導體電路所用的硅晶片,其原始材料是硅,在對晶圓進行加工處理的過程中,需要對晶圓的表面進行拋光工作,拋光結束后,表面會產生過多的雜質,需要進行清洗。
2、在公開號為cn220474584u的中國專利中,提到了一種晶圓拋光清洗裝置,該專利的設備可通過收納方形水管上等間距分布的沖洗噴頭,方便后續對沖洗噴頭下方擺放的晶圓進行沖洗清理工作,同時收納方形水管通過組裝柱體在支撐軸體上的滑動可進行移動,可進行大面積的沖洗,提高清理效率;
3、但是該專利的設備只能對晶圓進行清洗,晶圓被沖洗后,晶圓表面會殘留有水漬,該設備并不能對晶圓進行烘干,功能性單一,晶圓自然風干時間較長,工作效率較低。
技術實現思路
1、本實用新型的目的在于提供一種晶圓清洗拋光裝置,以解決現有技術中設備不能對晶圓進行烘干,功能性單一,晶圓自然風干時間較長,工作效率較低的問題。
2、為實現上述目的,本實用新型提供如下技術方案:
3、一種晶圓清洗拋光裝置,包括兩個底座,兩個所述底座上均滑動連接有支架,兩個所述支架的側面均轉動安裝有轉軸,兩個所述轉軸之間固定連接有沖洗面板,所述沖洗面板的底部設置有多個噴頭,且沖洗面板的頂部設置有烘干機構,其中一個所述支架上設置有用于帶動沖洗面板反正的翻轉機構。
4、優選的,所述翻轉機構包括電機二,所述電機二固定安裝于其中一個支架的一側,所述翻轉機構的輸出端固定連接有同步輪二,其中一個所述轉軸的端部穿過支架固定連接有同步輪三,所述同步輪二和同步輪三的外部共同設置有同步帶二,且同步輪二和同步輪三均轉動安裝于支架的側面。
5、優選的,所述烘干機構包括框架,所述框架固定安裝于沖洗面板的頂部,且框架的內部固定連接有固定板,所述固定板的頂部轉動安裝有多個風扇,所述框架的頂部固定安裝有加熱絲。
6、優選的,所述固定板的底部固定安裝有電機一,所述電機一的輸出端與其中一個風扇的軸心固定連接。
7、優選的,多個所述風扇的外部均固定套設有同步輪一,多個同步輪一的外部共同設置有同步帶一。
8、優選的,其中一個所述底座的一側固定安裝有電機三,所述電機三的輸出端固定連接有螺紋桿,所述螺紋桿轉動安裝于底座上,另一個所述底座上固定安裝有滑桿。
9、優選的,其中一個所述支架螺紋連接于螺紋桿外部,另一個所述支架滑動套設于滑桿外部。
10、與現有技術相比,本實用新型的有益效果是:
11、本實用新型通過設置沖洗面板和烘干機構,不僅可以對晶圓進行清洗,還可以在清洗完成后,通過翻轉機構調整沖洗面板和烘干機構的位置,實用烘干機構對晶圓進行烘干,加快晶圓的干燥速度,使設備功能性多樣化,提高工作效率。

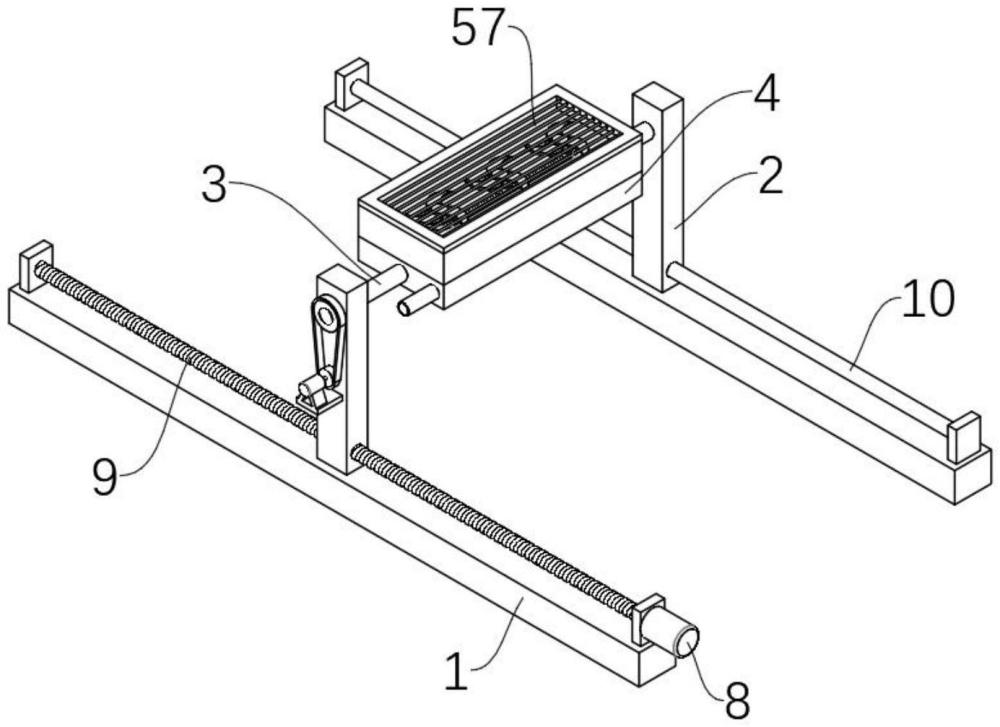

1.一種晶圓清洗拋光裝置,包括兩個底座(1),其特征在于:兩個所述底座(1)上均滑動連接有支架(2),兩個所述支架(2)的側面均轉動安裝有轉軸(3),兩個所述轉軸(3)之間固定連接有沖洗面板(4),所述沖洗面板(4)的底部設置有多個噴頭(6),且沖洗面板(4)的頂部設置有烘干機構(5),其中一個所述支架(2)上設置有用于帶動沖洗面板(4)反正的翻轉機構(7)。
2.根據權利要求1所述的一種晶圓清洗拋光裝置,其特征在于:所述翻轉機構(7)包括電機二(71),所述電機二(71)固定安裝于其中一個支架(2)的一側,所述翻轉機構(7)的輸出端固定連接有同步輪二(72),其中一個所述轉軸(3)的端部穿過支架(2)固定連接有同步輪三(73),所述同步輪二(72)和同步輪三(73)的外部共同設置有同步帶二(74),且同步輪二(72)和同步輪三(73)均轉動安裝于支架(2)的側面。
3.根據權利要求1所述的一種晶圓清洗拋光裝置,其特征在于:所述烘干機構(5)包括框架(51),所述框架(51)固定安裝于沖洗面板(4)的頂部,且框架(51)的內部固定連接有固定板(52),所述固定板(52)的頂部轉動安裝有多個風扇(53),所述框架(51)的頂部固定安裝有加熱絲(57)。
4.根據權利要求3所述的一種晶圓清洗拋光裝置,其特征在于:所述固定板(52)的底部固定安裝有電機一(56),所述電機一(56)的輸出端與其中一個風扇(53)的軸心固定連接。
5.根據權利要求3所述的一種晶圓清洗拋光裝置,其特征在于:多個所述風扇(53)的外部均固定套設有同步輪一(54),多個同步輪一(54)的外部共同設置有同步帶一(55)。
6.根據權利要求1所述的一種晶圓清洗拋光裝置,其特征在于:其中一個所述底座(1)的一側固定安裝有電機三(8),所述電機三(8)的輸出端固定連接有螺紋桿(9),所述螺紋桿(9)轉動安裝于底座(1)上,另一個所述底座(1)上固定安裝有滑桿(10)。
7.根據權利要求6所述的一種晶圓清洗拋光裝置,其特征在于:其中一個所述支架(2)螺紋連接于螺紋桿(9)外部,另一個所述支架(2)滑動套設于滑桿(10)外部。
