本技術涉及微生物，具體為一種極地海洋微生物采樣裝置。

背景技術：

1、微生物在各種元素的循環中發揮著重要作用，有效利用這種微生物可以在氣候變化和減排方面有一定的幫助，幫助我們達到生態平衡的狀態，創造一個更宜居的生活環境，而對極地海洋處的微生物進行采樣作業時，通常通過采集瓶采集海洋表面的海水，對海水內的微生物進行采樣作業，由于無法控制外部水源進入，未添加抽水裝置，不便于對不同深度的海水內的微生物進行采集，為此，我們提出一種極地海洋微生物采樣裝置。

技術實現思路

1、本實用新型要解決的技術問題是克服現有的缺陷，提供一種極地海洋微生物采樣裝置，裝置便于開合，控制外部水源進出裝置，且通過機械穩定抽水，實現裝置對極地海洋微生物進行穩定采樣作業，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種極地海洋微生物采樣裝置，包括連接板、采樣機構和開合機構；

3、連接板：其前端固定連接有采樣臺，采樣臺的上端開設有觀察口，觀察口處固定連接有玻璃觀察窗；

4、采樣機構：其包括絲桿、密封板、采樣槽、密封滑軌、內螺紋筒和采樣板，所述絲桿通過軸承轉動連接于采樣臺的內部，絲桿的外表面螺紋連接有內螺紋筒，內螺紋筒的外表面固定連接有對稱分布的密封滑軌，采樣臺的內部固定連接有密封板，密封板的前端開設有對稱分布的密封滑槽，密封滑槽的內部均與縱向相鄰的密封滑軌的外表面滑動連接，內螺紋筒的前端固定連接有采樣板，采樣臺的內部開設有采樣槽；

5、開合機構：其設置于采樣臺的前端，裝置便于開合，控制外部水源進出裝置，且通過機械穩定抽水，實現裝置對極地海洋微生物進行穩定采樣作業。

6、進一步的，還包括單片機，所述單片機位于連接板的外部，單片機的輸入端電連接外部電源，調控電機正常運轉。

7、進一步的，所述采樣機構還包括驅動電機，所述驅動電機通過均勻分布的螺絲連接于采樣臺的內部，驅動電機的輸出軸前端與絲桿的后端固定連接，驅動電機的輸入端電連接單片機的輸出端，為采樣裝置提供動力支持。

8、進一步的，所述采樣機構還包括橡膠密封圈，所述橡膠密封圈固定連接于采樣板的外弧面，橡膠密封圈的外弧面與采樣槽的內壁滑動連接，提供密封作用。

9、進一步的，所述開合機構包括蝸桿、蝸輪、轉軸、連接塊、開合板、連接滑槽、連接滑塊和螺紋桿，所述轉軸轉動連接于采樣臺的內部，轉軸的外表面固定連接有蝸輪，采樣臺的內部通過軸承轉動連接有蝸桿，蝸桿與蝸輪嚙合連接，采樣臺的前端轉動連接有螺紋桿，螺紋桿的左端與轉軸的右端固定連接，螺紋桿的外表面螺紋連接有連接塊，采樣臺的前端開設有對稱分布的連接滑槽，連接滑槽的內部均滑動連接有連接滑塊，兩個連接滑塊的相對內側面之間固定連接有一個開合板，開合板的前端與連接塊的后端固定連接，控制裝置開合，控制采樣水源進出。

10、進一步的，所述開合機構還包括發動電機，所述發動電機通過均勻分布的螺絲連接于采樣臺的內部，發動電機的輸出軸前端與蝸桿的后端固定連接，發動電機的輸入端電連接單片機的輸出端，為開合裝置提供動力支持。

11、進一步的，還包括安裝孔，所述安裝孔均勻開設于連接板的前端四角處，便于裝置與外部組件穩定連接。

12、與現有技術相比，本實用新型的有益效果是：本極地海洋微生物采樣裝置，具有以下好處：

13、在極地海洋微生物采樣裝置的實際使用過程中，將連接板移動外部牽引裝置處，通過外部螺栓經安裝孔與外部牽引裝置的螺孔螺紋連接，隨后將極地海洋微生物采樣裝置投放至極地海洋內，通過下降外部牽引裝置，使裝置下降至所需海洋深度，工作人員通過單片機調控，啟動發動電機，發動電機的輸出軸轉動帶動蝸桿旋轉，蝸桿通過蝸輪嚙合帶動轉軸旋轉，轉軸帶動螺紋桿一同旋轉，使開合板通過連接滑塊沿著連接滑槽向右端滑動，使外部海洋水源能夠進入至裝置內部，進而便于采集海洋內的微生物，工作人員通過單片機調控，啟動驅動電機，驅動電機的輸出軸轉動帶動絲桿旋轉，使內螺紋筒通過密封滑軌沿著密封滑槽向后端移動，使內螺紋筒帶動采樣板向后移動，且通過橡膠密封圈使海洋水源能夠穩定抽入至裝置內部，且避免海洋水源溢出至零件內，從而造成零件受損，當采樣收集完成后，工作人員通過通過單片機調控，啟動發動電機，發動電機的輸出軸轉動帶動蝸桿旋轉，蝸桿通過蝸輪嚙合帶動轉軸旋轉，轉軸帶動螺紋桿一同旋轉，使開合板通過連接滑塊沿著連接滑槽向左端滑動，裝置便于開合，控制外部水源進出裝置，且通過機械穩定抽水，實現裝置對極地海洋微生物進行穩定采樣作業。

技術特征：

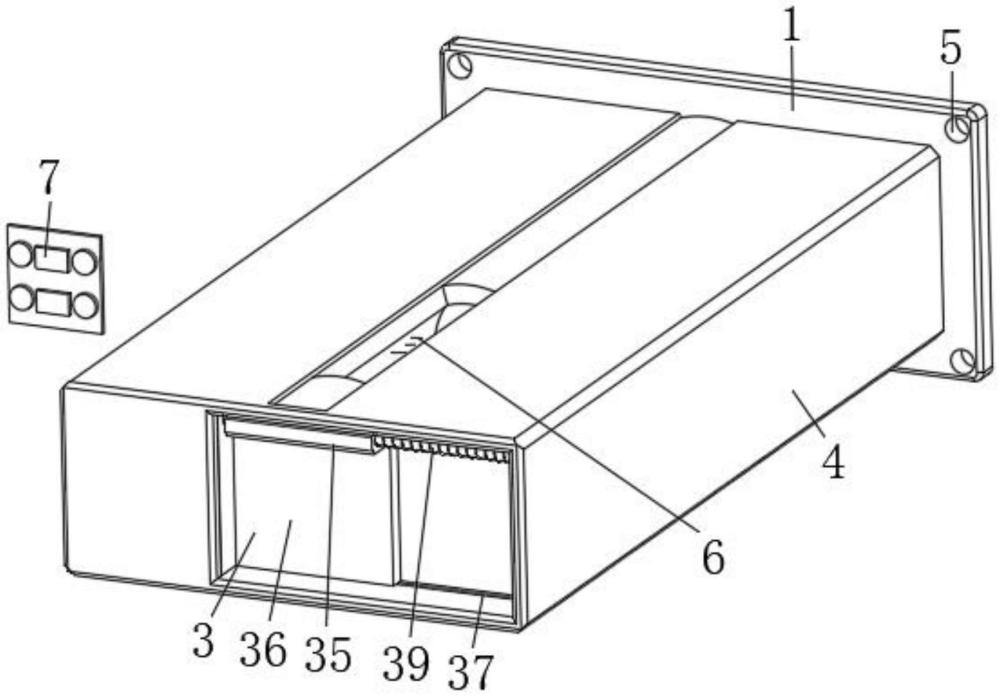

1.一種極地海洋微生物采樣裝置，其特征在于：包括連接板(1)、采樣機構(2)和開合機構(3)；

2.根據權利要求1所述的一種極地海洋微生物采樣裝置，其特征在于：還包括單片機(7)，所述單片機(7)位于連接板(1)的外部，單片機(7)的輸入端電連接外部電源。

3.根據權利要求2所述的一種極地海洋微生物采樣裝置，其特征在于：所述采樣機構(2)還包括驅動電機(21)，所述驅動電機(21)通過均勻分布的螺絲連接于采樣臺(4)的內部，驅動電機(21)的輸出軸前端與絲桿(22)的后端固定連接，驅動電機(21)的輸入端電連接單片機(7)的輸出端。

4.根據權利要求1所述的一種極地海洋微生物采樣裝置，其特征在于：所述采樣機構(2)還包括橡膠密封圈(27)，所述橡膠密封圈(27)固定連接于采樣板(28)的外弧面，橡膠密封圈(27)的外弧面與采樣槽(24)的內壁滑動連接。

5.根據權利要求2所述的一種極地海洋微生物采樣裝置，其特征在于：所述開合機構(3)包括蝸桿(32)、蝸輪(33)、轉軸(34)、連接塊(35)、開合板(36)、連接滑槽(37)、連接滑塊(38)和螺紋桿(39)，所述轉軸(34)轉動連接于采樣臺(4)的內部，轉軸(34)的外表面固定連接有蝸輪(33)，采樣臺(4)的內部通過軸承轉動連接有蝸桿(32)，蝸桿(32)與蝸輪(33)嚙合連接，采樣臺(4)的前端轉動連接有螺紋桿(39)，螺紋桿(39)的左端與轉軸(34)的右端固定連接，螺紋桿(39)的外表面螺紋連接有連接塊(35)，采樣臺(4)的前端開設有對稱分布的連接滑槽(37)，連接滑槽(37)的內部均滑動連接有連接滑塊(38)，兩個連接滑塊(38)的相對內側面之間固定連接有一個開合板(36)，開合板(36)的前端與連接塊(35)的后端固定連接。

6.根據權利要求5所述的一種極地海洋微生物采樣裝置，其特征在于：所述開合機構(3)還包括發動電機(31)，所述發動電機(31)通過均勻分布的螺絲連接于采樣臺(4)的內部，發動電機(31)的輸出軸前端與蝸桿(32)的后端固定連接，發動電機(31)的輸入端電連接單片機(7)的輸出端。

7.根據權利要求1所述的一種極地海洋微生物采樣裝置，其特征在于：還包括安裝孔(5)，所述安裝孔(5)均勻開設于連接板(1)的前端四角處。

技術總結
本技術公開了一種極地海洋微生物采樣裝置，包括連接板、采樣機構和開合機構；連接板：其前端固定連接有采樣臺，采樣臺的上端開設有觀察口，觀察口處固定連接有玻璃觀察窗；采樣機構：其包括絲桿、密封板、采樣槽、密封滑軌、內螺紋筒和采樣板，所述絲桿通過軸承轉動連接于采樣臺的內部，絲桿的外表面螺紋連接有內螺紋筒，內螺紋筒的外表面固定連接有對稱分布的密封滑軌，采樣臺的內部固定連接有密封板，密封板的前端開設有對稱分布的密封滑槽，該極地海洋微生物采樣裝置，裝置便于開合，控制外部水源進出裝置，且通過機械穩定抽水，實現裝置對極地海洋微生物進行穩定采樣作業。

技術研發人員：李強,李海龍
受保護的技術使用者：山東土大廚肥業有限公司
技術研發日：20240415
技術公布日：2025/3/20
