本技術屬于組織解離儀，具體地說，涉及一種分組調控式組織解離儀。

背景技術：

1、組織解離裝置是指利用組織解離技術對生物組織進行解離，以獲取高活性、高質量的細胞懸液的設備。想要獲取細胞懸液，組織解離裝置首先需要破壞細胞外基質，以將細胞從細胞外基質中釋放出來，然后需要再破壞細胞與細胞之間連接，才能獲得細胞懸液。但是在現有技術中，本發明人發現了以下使用問題：

2、現有技術通常使用保溫套對組織解離儀上的試管進行溫度控制，這樣無疑就增加了工作的成本，并且將保溫套與試管進行連接就占用了一定的工作時間，具有一定使用弊端。

3、有鑒于此特提出本實用新型。

技術實現思路

1、為解決上述技術問題，本實用新型采用技術方案的基本構思是：

2、一種分組調控式組織解離儀，包括組織解離儀，所述組織解離儀的頂部壁面上固定安裝有一個分組調控箱，分組調控箱的腔內設置有一個控溫裝置，控溫裝置包括多個加熱器和多個金屬管，分組調控箱的腔內還設置有一個可以為控溫裝置節能的轉動裝置，轉動裝置包括扇葉。

3、作為本實用新型的一種優選實施方式，所述分組調控箱的腔內呈等間距式的設置有三個密封隔溫板，三個密封隔溫板使分組調控箱的腔內形成了四個空腔。

4、作為本實用新型的一種優選實施方式，所述分組調控箱的腔內位于四個空腔的腔內均固定安裝有一個分組板，分組板的頂部壁面上呈等間距式的開設有多個穿孔，分組板的頂部壁面上位于多個穿孔的前側兩側位置處均固定安裝有一個弧形凸塊。

5、作為本實用新型的一種優選實施方式，所述分組調控箱的腔內前側壁面上呈等間距式的開設有四個，所述加熱器和金屬管的數量均為四個，多個加熱器均分別固定安裝在多個的腔內，多個金屬管均分別固定安裝在多個加熱器的后側壁面上。

6、作為本實用新型的一種優選實施方式，所述密封隔溫板的底部壁面上開設有一個限位槽，限位槽的腔內固定安裝有一個驅動電機，密封隔溫板的底部壁面上固定安裝有一個固定環。

7、作為本實用新型的一種優選實施方式，所述扇葉設置在固定環的底部壁面上，扇葉頂端貫穿固定環與驅動電機的輸出端為固定連接。

8、作為本實用新型的一種優選實施方式，所述分組調控箱的腔內頂部壁面上呈等間距式的開設有三個密封槽，三個密封槽均與三個密封隔溫板位置對應，固定環可與密封槽密封連接。

9、本實用新型與現有技術相比具有以下有益效果：

10、1、綜上所述，通過設置控溫裝置和轉動裝置，控溫裝置可以對水源進行控溫進而對試管進行控溫，轉動裝置可以使水源進行拉動來為控溫裝置節能，使用方便，結構簡單。

11、2、綜上所述，通過設置分組調控箱、分組板、弧形凸塊、穿孔、密封隔溫板、加熱器、金屬管和就可以通過加熱器控制水溫進而控制試管的溫度，不同的空腔可以設置不同的溫度，以此來方便工作人員進行多項作業，使用方便，結構簡單。

12、3、綜上所述，通過設置密封隔溫板、固定環、限位槽、驅動電機、扇葉和密封槽就可以通過驅動電機輸出端的轉動帶動扇葉進行轉動，扇葉的轉動就可以使水源進行流動，以此來為加熱器節能，使用方便，結構簡單。

13、下面結合附圖對本實用新型的具體實施方式作進一步詳細的描述。

技術特征：

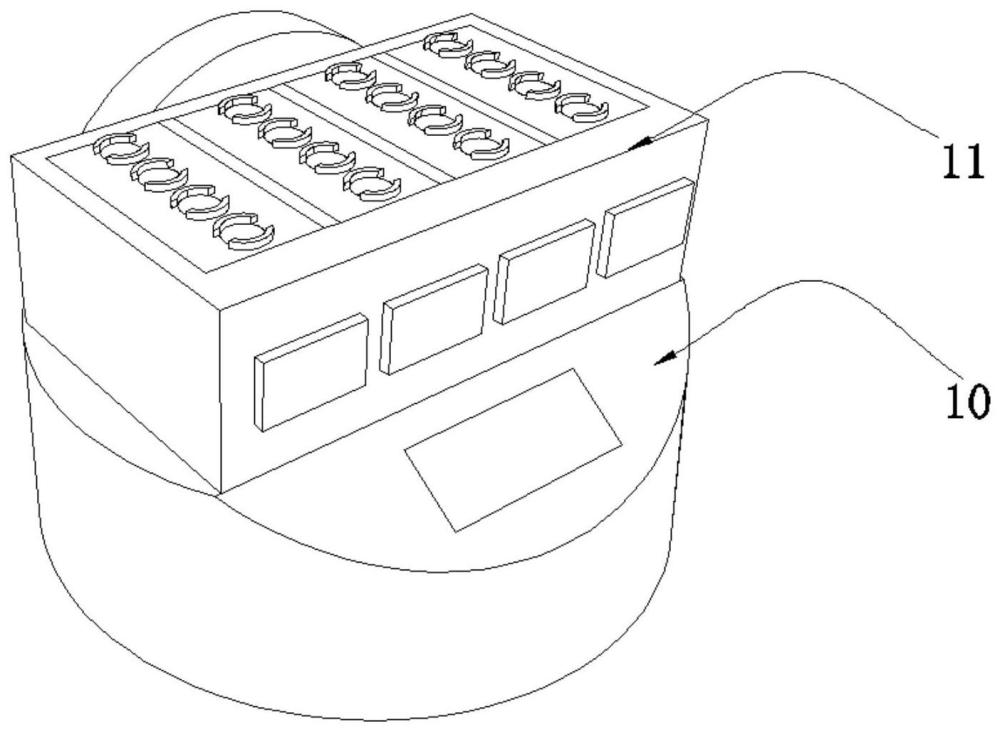

1.一種分組調控式組織解離儀，包括組織解離儀(10)，其特征在于，所述組織解離儀(10)的頂部壁面上固定安裝有一個分組調控箱(11)，分組調控箱(11)的腔內設置有一個控溫裝置，控溫裝置包括多個加熱器(17)和多個金屬管(18)，分組調控箱(11)的腔內還設置有一個可以為控溫裝置節能的轉動裝置，轉動裝置包括扇葉(23)。

2.根據權利要求1所述的分組調控式組織解離儀，其特征在于，所述分組調控箱(11)的腔內呈等間距式的設置有三個密封隔溫板(16)，三個密封隔溫板(16)使分組調控箱(11)的腔內形成了四個空腔。

3.根據權利要求2所述的分組調控式組織解離儀，其特征在于，所述分組調控箱(11)的腔內位于四個空腔的腔內均固定安裝有一個分組板(13)，分組板(13)的頂部壁面上呈等間距式的開設有多個穿孔(15)，分組板(13)的頂部壁面上位于多個穿孔(15)的前側兩側位置處均固定安裝有一個弧形凸塊(14)。

4.根據權利要求3所述的分組調控式組織解離儀，其特征在于，所述分組調控箱(11)的腔內前側壁面上呈等間距式的開設有四個(24)，加熱器(17)和金屬管(18)的數量均為四個，多個加熱器(17)均分別固定安裝在多個(24)的腔內，多個金屬管(18)均分別固定安裝在多個加熱器(17)的后側壁面上。

5.根據權利要求4所述的分組調控式組織解離儀，其特征在于，所述密封隔溫板(16)的底部壁面上開設有一個限位槽(21)，限位槽(21)的腔內固定安裝有一個驅動電機(22)，密封隔溫板(16)的底部壁面上固定安裝有一個固定環(20)。

6.根據權利要求5所述的分組調控式組織解離儀，其特征在于，所述扇葉(23)設置在固定環(20)的底部壁面上，扇葉(23)頂端貫穿固定環(20)與驅動電機(22)的輸出端為固定連接。

7.根據權利要求6所述的分組調控式組織解離儀，其特征在于，所述分組調控箱(11)的腔內頂部壁面上呈等間距式的開設有三個密封槽(19)，三個密封槽(19)均與三個密封隔溫板(16)位置對應，固定環(20)可與密封槽(19)密封連接。

技術總結
本技術涉及組織解離儀技術領域，公開了一種分組調控式組織解離儀，包括組織解離儀，所述組織解離儀的頂部壁面上固定安裝有一個分組調控箱，分組調控箱的腔內設置有一個控溫裝置，控溫裝置包括多個加熱器和多個金屬管，分組調控箱的腔內還設置有一個可以為控溫裝置節能的轉動裝置，轉動裝置包括扇葉。控溫裝置可以對水源進行控溫進而對試管進行控溫，轉動裝置可以使水源進行拉動來為控溫裝置節能。可以通過加熱器控制水溫進而控制試管的溫度，不同的空腔可以設置不同的溫度，以此來方便工作人員進行多項作業。可以通過驅動電機輸出端的轉動帶動扇葉進行轉動，扇葉的轉動就可以使水源進行流動，以此來為加熱器節能。

技術研發人員：黃紅杰,李為為,李莉
受保護的技術使用者：領因生物科技（上海）有限公司
技術研發日：20240416
技術公布日：2025/3/20
