本技術涉及皮革平板壓花領域，尤其涉及一種皮革提高利用率的平板壓花機。

背景技術：

1、壓花機主要用于在各種織物上壓花、壓泡、壓皺、壓商標，也可在無紡布、涂層、人革、紙張、鋁板上壓商標，仿真皮花紋及各類深淺的花型、花紋。

2、現有的壓花機都是將皮革放置在印花板上，隨后再通過開啟液壓桿對其進行壓花，但是現有的壓花機長時間使用下，因壓花機為一體式設置，若印花板出現損壞時，不方便對印花板進行更換，且需要將整個壓花機進行更換，容易對皮革壓花效率造成影響。

3、針對上述問題，需要設計一種對印花板更換的皮革提高利用率的平板壓花機。

技術實現思路

1、為了克服因壓花機為一體式設置，若印花板出現損壞時，不方便對印花板進行更換的缺點，本實用新型提供一種皮革提高利用率的平板壓花機。

2、本實用新型的技術方案是：一種皮革提高利用率的平板壓花機，包括有平板壓花機、液壓桿、支撐平臺、放置板、印花板和對接塊，平板壓花機內部安裝有液壓桿，液壓桿伸縮端安裝有支撐平臺，支撐平臺上連接有放置板，放置板上部左右對稱開設有對接槽，對接槽內卡接有對接塊，對接塊內開設有弧形槽，兩個對接塊上部之間連接有印花板，還包括有齒輪、弧形桿、齒條、推動板、連接板和固定桿，放置板上左右對稱轉動連接有齒輪，齒輪上連接有弧形桿，弧形桿與弧形槽卡接，弧形桿貫穿放置板，放置板中部滑動連接有齒條，齒條兩側與兩個齒輪相嚙合，齒條前側面連接有推動板，推動板中部開設有第一固定孔，支撐平臺上部左右對稱連接有連接板，連接板中部開設有第二固定孔，第二固定孔上卡接有固定桿，固定桿與第一固定孔卡接配合。

3、進一步的，還包括有第一安裝板、導桿、滑動塊、第二安裝板、滑動桿、楔形塊和彈簧，支撐平臺上左右對稱連接有第一安裝板，同一側的前后兩個第一安裝板之間連接有導桿，導桿上滑動連接有滑動塊，滑動塊與放置板固定連接，滑動塊上開設有固定槽，支撐平臺上左右對稱連接有第二安裝板，第二安裝板中部滑動連接有滑動桿，滑動桿外端連接有楔形塊，楔形塊與固定槽卡接配合，楔形塊與第二安裝板之間連接有彈簧。

4、進一步的，還包括有第三安裝板和滑輪，滑動塊內側面連接有第三安裝板，第三安裝板底部轉動連接有滑輪。

5、進一步的，還包括有拉環，固定桿右側面連接有拉環。

6、進一步的，滑動塊呈倒l狀。

7、進一步的，印花板上對稱分布連接有多個印花塊。

8、本實用新型的有益效果：通過將推動板向前移動和向后移動，可實現齒條帶動齒輪轉動和反向轉動，使得弧形桿對弧形槽和對接槽進行固定和脫離接觸，便于對印花板進行更換。

技術特征：

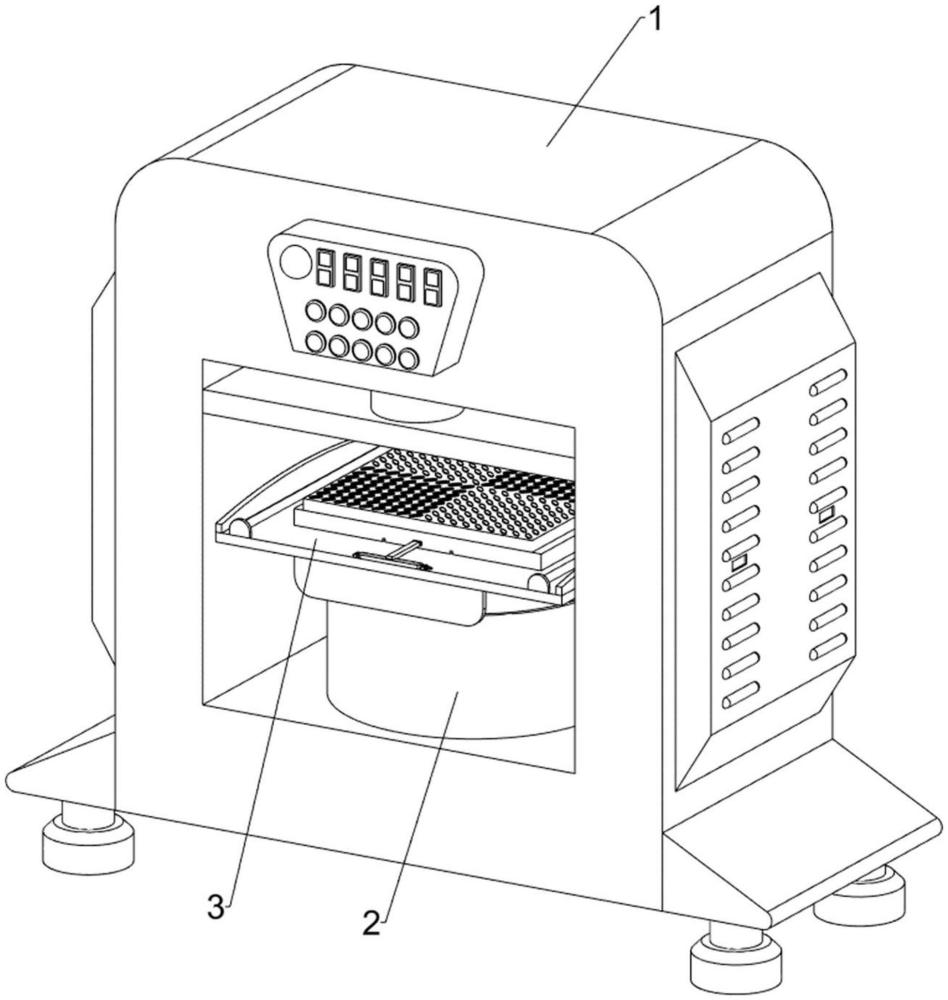

1.一種皮革提高利用率的平板壓花機，包括有平板壓花機(1)、液壓桿(2)、支撐平臺(3)、放置板(4)、印花板(5)和對接塊(501)，平板壓花機(1)內部安裝有液壓桿(2)，液壓桿(2)伸縮端安裝有支撐平臺(3)，支撐平臺(3)上連接有放置板(4)，放置板(4)上部左右對稱開設有對接槽(401)，對接槽(401)內卡接有對接塊(501)，對接塊(501)內開設有弧形槽(502)，兩個對接塊(501)上部之間連接有印花板(5)，其特征在于，還包括有齒輪(6)、弧形桿(7)、齒條(8)、推動板(9)、連接板(10)和固定桿(11)，放置板(4)上左右對稱轉動連接有齒輪(6)，齒輪(6)上連接有弧形桿(7)，弧形桿(7)與弧形槽(502)卡接，弧形桿(7)貫穿放置板(4)，放置板(4)中部滑動連接有齒條(8)，齒條(8)兩側與兩個齒輪(6)相嚙合，齒條(8)前側面連接有推動板(9)，推動板(9)中部開設有第一固定孔(901)，支撐平臺(3)上部左右對稱連接有連接板(10)，連接板(10)中部開設有第二固定孔(1001)，第二固定孔(1001)上卡接有固定桿(11)，固定桿(11)與第一固定孔(901)卡接配合。

2.如權利要求1所述的一種皮革提高利用率的平板壓花機，其特征在于，還包括有第一安裝板(12)、導桿(13)、滑動塊(14)、第二安裝板(15)、滑動桿(16)、楔形塊(17)和彈簧(18)，支撐平臺(3)上左右對稱連接有第一安裝板(12)，同一側的前后兩個第一安裝板(12)之間連接有導桿(13)，導桿(13)上滑動連接有滑動塊(14)，滑動塊(14)與放置板(4)固定連接，滑動塊(14)上開設有固定槽(1401)，支撐平臺(3)上左右對稱連接有第二安裝板(15)，第二安裝板(15)中部滑動連接有滑動桿(16)，滑動桿(16)外端連接有楔形塊(17)，楔形塊(17)與固定槽(1401)卡接配合，楔形塊(17)與第二安裝板(15)之間連接有彈簧(18)。

3.如權利要求2所述的一種皮革提高利用率的平板壓花機，其特征在于，還包括有第三安裝板(19)和滑輪(20)，滑動塊(14)內側面連接有第三安裝板(19)，第三安裝板(19)底部轉動連接有滑輪(20)。

4.如權利要求3所述的一種皮革提高利用率的平板壓花機，其特征在于，還包括有拉環(21)，固定桿(11)右側面連接有拉環(21)。

5.如權利要求4所述的一種皮革提高利用率的平板壓花機，其特征在于，滑動塊(14)呈倒l狀。

6.如權利要求5所述的一種皮革提高利用率的平板壓花機，其特征在于，印花板(5)上對稱分布連接有多個印花塊。

技術總結
本技術涉及皮革平板壓花領域，尤其涉及一種皮革提高利用率的平板壓花機。本技術提供一種皮革提高利用率的平板壓花機，包括有平板壓花機、液壓桿、支撐平臺、放置板、印花板和對接塊，平板壓花機內部安裝有液壓桿，液壓桿伸縮端安裝有支撐平臺，支撐平臺上連接有放置板，放置板上部左右對稱開設有對接槽，對接槽內卡接有對接塊，對接塊內開設有弧形槽，兩個對接塊上部之間連接有印花板。通過將推動板向前移動和向后移動，可實現齒條帶動齒輪轉動和反向轉動，使得弧形桿對弧形槽和對接槽進行固定和脫離接觸，便于對印花板進行更換。

技術研發人員：韋快新,張智,羅豐旭
受保護的技術使用者：鑫業網絡科技（東莞）有限公司
技術研發日：20240613
技術公布日：2025/4/28
