本技術涉及化工裝備，尤其是涉及一種大型立式發酵罐。

背景技術：

1、發酵罐是工業上用來進行微生物發酵的裝置，廣泛應用于乳制品、飲料、生物工程、制藥、精細化工等行業。發酵罐的罐體頂端設計有進料口、罐體內部設置有攪拌裝置，罐體底部設置有過濾空氣進氣口。在發酵過程中，通過泵機將已經過濾的新鮮空氣源源不斷地輸入發酵罐中，攪拌裝置持續不斷地?cái)嚢璋l(fā)酵液，使發酵液中的各類物質充分混合。

2、隨著發酵工業的快速發展和發酵工業規模的擴大，發酵罐越來越向大型化發展，為了節約空間，目前大多數大型發酵罐罐體形狀多為“瘦高”型立式結構，通過安裝在罐體頂部的電機帶動一根貫穿整個罐體的攪拌軸帶動攪拌葉片進行攪拌，在此過程中保證攪拌軸的穩定性尤為重要。現有技術中，為了避免攪拌軸下端的徑向晃動，通常是在罐體底壁中心設置固定座，將攪拌軸末端安裝在固定座內。該結構雖然可以提高攪拌軸末端穩定性，但是都罐體底部物料的攪拌混合效果造成一定影響，也對進氣口輔助裝置的設置等造成一定干擾。

技術實現思路

1、本實用新型的目的是提供一種大型立式發酵罐，以解決現有技術存在的問題。

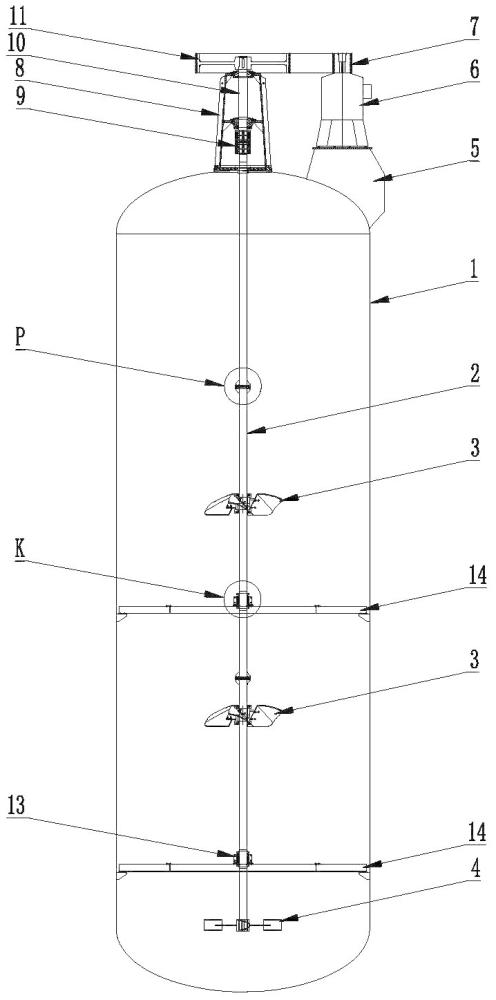

2、本實用新型的目的是這樣實現的：一種大型立式發酵罐，包括罐體，罐體內設有攪拌軸，攪拌軸上安裝有至少兩層攪拌器，攪拌軸上穿設有中間軸承，中間軸承設置在相鄰的兩層攪拌器之間，中間軸承包括護軸套、軸承套、軸承座和基座，護軸套安裝在攪拌軸上，軸承套安裝在軸承座與護軸套之間，軸承套外壁頂?shù)變蓚?cè)帶有向外延伸的限位部，軸承座包括豎直部和連接在豎直部外壁底側的水平部，豎直部和水平部連接位置底部設有與基座配合的限位角，豎直部內側與限位部卡接，水平部與基座通過連接螺栓與中間支架連接，中間支架兩端與罐體內壁連接。

3、本實用新型的大型立式發酵罐，通過在相鄰的兩層攪拌器設置特殊設計的中間軸承和中間支架，在不設置攪拌軸底固定座的情況下也能夠有效降低設備運轉過程中的攪拌軸震動，提高攪拌軸使用壽命，且具有結構簡單、安裝方便等優點。

4、作為本實用新型的進一步改進，攪拌軸采用分段式結構，相鄰段之間通過法蘭連接，法蘭包括焊接固定在上段攪拌軸下端的第一法蘭和焊接固定在下段攪拌軸上端的第二法蘭，第一法蘭上表面和第二法蘭上表面均環布有加強肋板，提高攪拌軸連接的可靠性和穩定性，降低設備運轉過程中的攪拌軸震動。

5、作為本實用新型的進一步改進，第一法蘭下表面和第二法蘭上表面設有相互配合的階梯狀限位結構，提高對準精度和連接效率。

6、作為本實用新型的進一步改進，護軸套、軸承座均采用分體式結構，護軸套兩端帶有對接耳，軸承座外壁帶有對接板，進一步提高了安裝效率。

7、作為本實用新型的進一步改進，罐體頂部一側設有電機座，電機座上安裝有驅動電機，驅動電機輸出軸上安裝有主動帶輪，罐體頂部中心設有支架，攪拌軸上端插入支架內并與傳動軸通過夾殼聯軸器連接，傳動軸上端安裝有從動帶輪，主動帶輪與從動帶輪之間連接有傳動皮帶，結構穩定性高。

8、作為本實用新型的進一步改進，攪拌器包括安裝在攪拌軸中部的中間攪拌器和安裝在攪拌軸末端的底攪拌器，中間攪拌器的攪拌葉片傾斜設置，底攪拌器的攪拌葉片垂直設置。通過底攪拌器的設置，保證罐體底部進氣能夠被充分打散，與物料充分混合，再通過中間攪拌器使得發酵液中的各類物質充分混合，保證發酵效果。

技術特征：

1.一種大型立式發酵罐，包括罐體，所述罐體內設有攪拌軸，所述攪拌軸上安裝有至少兩層攪拌器，其特征在于：所述攪拌軸上穿設有中間軸承，所述中間軸承設置在相鄰的兩層攪拌器之間，所述中間軸承包括護軸套、軸承套、軸承座和基座，所述護軸套安裝在攪拌軸上，所述軸承套安裝在軸承座與護軸套之間，所述軸承套外壁頂?shù)變蓚?cè)帶有向外延伸的限位部，所述軸承座包括豎直部和連接在豎直部外壁底側的水平部，所述豎直部和水平部連接位置底部設有與基座配合的限位角，所述豎直部內側與所述限位部卡接，所述水平部與基座通過連接螺栓與中間支架連接，所述中間支架兩端與罐體內壁連接。

2.根據權利要求1所述的大型立式發酵罐，其特征在于：所述攪拌軸采用分段式結構，相鄰段之間通過法蘭連接，所述法蘭包括焊接固定在上段攪拌軸下端的第一法蘭和焊接固定在下段攪拌軸上端的第二法蘭，所述第一法蘭上表面和第二法蘭上表面均環布有加強肋板。

3.根據權利要求2所述的大型立式發酵罐，其特征在于：所述第一法蘭下表面和第二法蘭上表面設有相互配合的階梯狀限位結構。

4.根據權利要求1所述的大型立式發酵罐，其特征在于：所述護軸套、軸承座均采用分體式結構，所述護軸套兩端帶有對接耳，所述軸承座外壁帶有對接板。

5.根據權利要求1-4任一項所述的大型立式發酵罐，其特征在于：所述罐體頂部一側設有電機座，所述電機座上安裝有驅動電機，所述驅動電機輸出軸上安裝有主動帶輪，所述罐體頂部中心設有支架，所述攪拌軸上端插入支架內并與傳動軸通過夾殼聯軸器連接，所述傳動軸上端安裝有從動帶輪，所述主動帶輪與從動帶輪之間連接有傳動皮帶。

6.根據權利要求1-4任一項所述的大型立式發酵罐，其特征在于：所述攪拌器包括安裝在攪拌軸中部的中間攪拌器和安裝在攪拌軸末端的底攪拌器，所述中間攪拌器的攪拌葉片傾斜設置，所述底攪拌器的攪拌葉片垂直設置。

技術總結
本技術公開了一種大型立式發酵罐，包括罐體，罐體內設有攪拌軸，攪拌軸上安裝有至少兩層攪拌器，攪拌軸上穿設有中間軸承，中間軸承設置在相鄰的兩層攪拌器之間，中間軸承包括護軸套、軸承套、軸承座和基座，護軸套安裝在攪拌軸上，軸承套安裝在軸承座與護軸套之間，軸承套外壁頂?shù)變蓚?cè)帶有向外延伸的限位部，軸承座包括豎直部和連接在豎直部外壁底側的水平部，豎直部和水平部連接位置底部設有與基座配合的限位角，豎直部內側與限位部卡接，水平部與基座通過連接螺栓與中間支架連接，中間支架兩端與罐體內壁連接。本技術的大型立式發酵罐，也能夠有效降低設備運轉過程中的攪拌軸震動，提高攪拌軸使用壽命，且結構簡單、安裝方便。

技術研發人員：劉輝,裴巧林,夏昊
受保護的技術使用者：揚州永鋒工業設備安裝有限公司
技術研發日：20240624
技術公布日：2025/4/28
