本技術涉及微生物培養領域，具體涉及一種微生物培養基管道加熱裝置。

背景技術：

1、微生物培養基管道加熱裝置是一種用于加熱微生物培養基的設備。在微生物學實驗或生產過程中，經常需要對微生物培養基進行加熱處理，以促進微生物的生長和增殖。微生物培養基是一種用于培養和繁殖微生物的營養物質組合。

2、但是，傳統的多數微生物培養基管道加熱裝置在使用時無法較為有效地對管道內的氣體進行加熱，需要耗費較多的時間才能完成加熱，從而造成加熱的不均勻，進而導致管道內的氣體溫度分布不均勻，影響微生物培養的質量和結果。

3、因此，本領域技術人員提供了一種微生物培養基管道加熱裝置，以解決上述背景技術中提出的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種微生物培養基管道加熱裝置，相比于現有技術，該微生物培養基管道加熱裝置設置有第一擋板和第二擋板，通過增加氣體所流通的距離從而對進入通氣槽內的氣體進行限位流通，使得氣體能夠較為全面地與加熱管進行接觸，進而使得該裝置能夠較為均勻地對管道內氣體進行加熱，使熱量更加均勻地傳遞到氣體中，從而提高加熱效率，減少加熱時間，也較為避免局部溫度過高或過低，確保微生物培養的質量和結果，從而使得該裝置工作的效率得到提升。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種微生物培養基管道加熱裝置，包括主體，所述主體一側外壁的下端固定連接有進氣管道，所述主體遠離進氣管道一側外壁的下端固定連接有排氣管道，所述主體上表面中部的兩側均固定連接有固定塊，所述固定塊上表面的中心處轉動連接有螺紋桿，所述螺紋桿外壁的上端固定連接有轉動把手，所述主體的內部開設有通氣槽，所述通氣槽內壁的下端固定連接有多個第一擋板，所述通氣槽的內底面固定連接有多個加熱管，所述加熱管的下表面固定連接有控制模塊，所述通氣槽的內壁開設有多個限位滑槽，所述限位滑槽的內壁卡接配合有第二擋板，所述第二擋板的內部固定連接有加固板。

4、通過上述技術方案，對比傳統的多數微生物培養基管道加熱裝置，該微生物培養基管道加熱裝置所設置的第二擋板通過限位滑槽在通風槽內滑動，工作人員能夠通過轉動把手控制螺紋桿從而對第二擋板的位置進行調整，進而控制氣體與加熱管所接觸的時間，使得該裝置能夠根據實際情況調整氣體流通距離，可以較為精確地控制加熱過程中的能量消耗，有助于節約能源和減少生產成本。

5、進一步地，所述主體前端與后端外壁的下部均固定連接有固定腳，所述固定腳上表面的兩側均開設有安裝槽；

6、通過上述技術方案，通過設置固定腳和安裝槽從而使得該裝置能夠安裝固定在所需的位置上。

7、進一步地，所述主體前端外壁的中部固定連接有控制器；

8、通過上述技術方案，通過設置控制器從而使得工作人員能夠較為便捷地對該裝置進行操控。

9、進一步地，所述控制器前端外壁的上部固定連接有顯示屏，所述控制器前端外壁的下部固定連接有多個控制按鈕；

10、通過上述技術方案，通過設置顯示屏從而對該裝置的數據進行了解，通過設置控制按鈕從而對加熱管進行控制。

11、進一步地，所述主體上表面的兩側均固定連接有搬移把手；

12、通過上述技術方案，通過設置搬移把手從而使得工作人員能夠?qū)⒃撗b置搬移到所需的位置上。

13、進一步地，所述進氣管道外壁遠離主體的一側固定連接有第一法蘭，所述排氣管道外壁遠離主體的一側固定連接有第二法蘭；

14、通過上述技術方案，通過設置第一法蘭和第二法蘭從而使得該裝置能夠與所需的設備進行連接。

15、進一步地，所述螺紋桿外壁的下端與第二擋板螺紋配合；

16、通過上述技術方案，從而使得螺紋桿的轉動能夠控制第二擋板進行向上或者向下的移動。

17、進一步地，所述第二擋板上表面的中心處開設有螺紋槽；

18、通過上述技術方案，通過設置螺紋槽從而使得第二擋板能夠與螺紋桿螺紋配合。

19、與現有技術相比，本實用新型具有如下有益效果：

20、1、本實用新型設置有第一擋板和第二擋板，通過增加氣體所流通的距離從而對進入通氣槽內的氣體進行限位流通，使得氣體能夠較為全面地與加熱管進行接觸，進而使得該裝置能夠較為均勻地對管道內氣體進行加熱，使熱量更加均勻地傳遞到氣體中，從而提高加熱效率，減少加熱時間，也較為避免局部溫度過高或過低，確保微生物培養的質量和結果，從而使得該裝置工作的效率得到提升。

21、2、本實用新型所設置的第二擋板通過限位滑槽在通風槽內滑動，工作人員能夠通過轉動把手控制螺紋桿從而對第二擋板的位置進行調整，進而控制氣體與加熱管所接觸的時間，使得該裝置能夠根據實際情況調整氣體流通距離，可以較為精確地控制加熱過程中的能量消耗，有助于節約能源和減少生產成本。

技術特征：

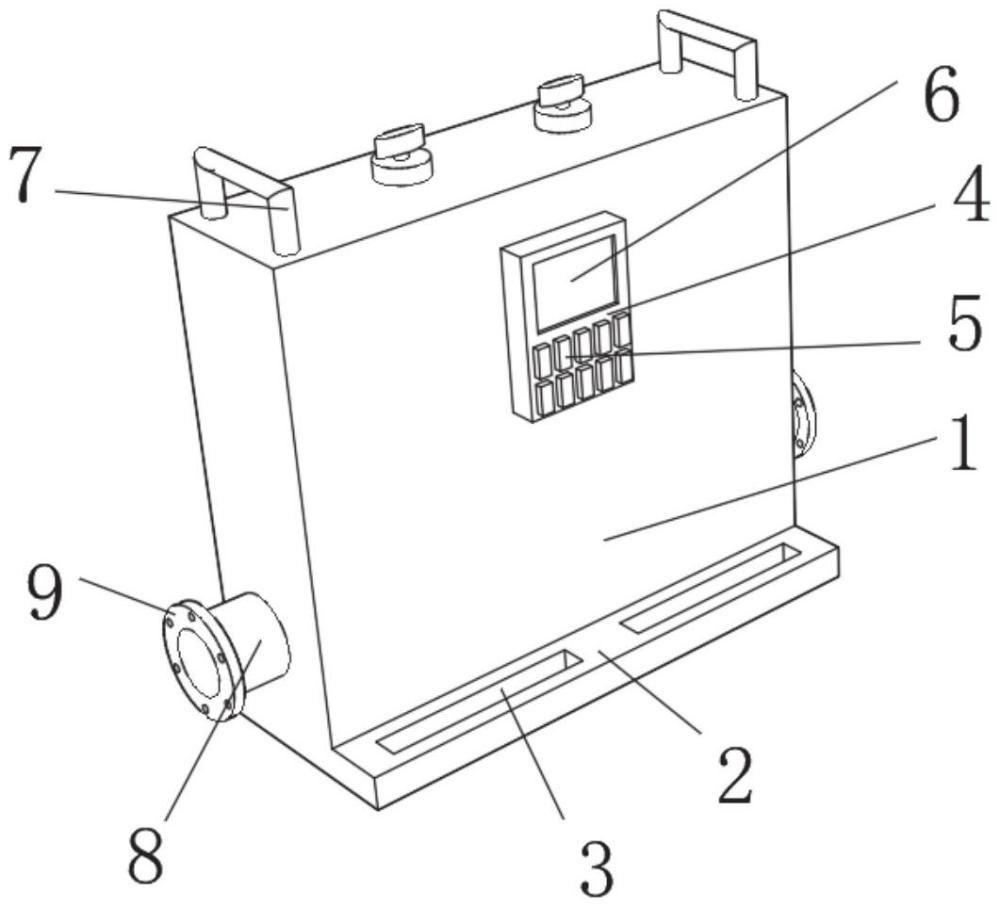

1.一種微生物培養基管道加熱裝置，其特征在于，包括主體(1)，所述主體(1)一側外壁的下端固定連接有進氣管道(8)，所述主體(1)遠離進氣管道(8)一側外壁的下端固定連接有排氣管道(10)，所述主體(1)上表面中部的兩側均固定連接有固定塊(12)，所述固定塊(12)上表面的中心處轉動連接有螺紋桿(13)，所述螺紋桿(13)外壁的上端固定連接有轉動把手(14)；

2.根據權利要求1所述的一種微生物培養基管道加熱裝置，其特征在于：所述主體(1)前端與后端外壁的下部均固定連接有固定腳(2)，所述固定腳(2)上表面的兩側均開設有安裝槽(3)。

3.根據權利要求1所述的一種微生物培養基管道加熱裝置，其特征在于：所述主體(1)前端外壁的中部固定連接有控制器(4)。

4.根據權利要求3所述的一種微生物培養基管道加熱裝置，其特征在于：所述控制器(4)前端外壁的上部固定連接有顯示屏(5)，所述控制器(4)前端外壁的下部固定連接有多個控制按鈕(6)。

5.根據權利要求1所述的一種微生物培養基管道加熱裝置，其特征在于：所述主體(1)上表面的兩側均固定連接有搬移把手(7)。

6.根據權利要求1所述的一種微生物培養基管道加熱裝置，其特征在于：所述進氣管道(8)外壁遠離主體(1)的一側固定連接有第一法蘭(9)，所述排氣管道(10)外壁遠離主體(1)的一側固定連接有第二法蘭(11)。

7.根據權利要求1所述的一種微生物培養基管道加熱裝置，其特征在于：所述螺紋桿(13)外壁的下端與第二擋板(20)螺紋配合。

8.根據權利要求1所述的一種微生物培養基管道加熱裝置，其特征在于：所述第二擋板(20)上表面的中心處開設有螺紋槽(21)。

技術總結
本技術公開了一種微生物培養基管道加熱裝置，包括主體，所述主體一側外壁的下端固定連接有進氣管道，所述主體遠離進氣管道一側外壁的下端固定連接有排氣管道。相較于現有技術，本技術所設置的第二擋板通過限位滑槽在通風槽內滑動，工作人員能夠通過轉動把手控制螺紋桿從而對第二擋板的位置進行調整，進而控制氣體與加熱管所接觸的時間，使得該裝置能夠根據實際情況調整氣體流通距離，可以較為精確地控制加熱過程中的能量消耗，有助于節約能源和減少生產成本。

技術研發人員：滕小锘,張大鶴,邱忠,張國洲,李進,孫錦
受保護的技術使用者：蘇州沃美生物有限公司
技術研發日：20240708
技術公布日：2025/4/28
