本發明涉及飼料生產，具體為一種飼料生產用原料發酵裝置。

背景技術：

1、飼料發酵是一種高效、環保的生物處理技術，通過微生物的作用可以顯著提高飼料的營養價值、適口性和消化率，同時增強動物的免疫力，減少飼料的污染和變質，且鮮物料中會含有一些細菌和病菌，使用發酵劑發酵物料就可以殺死這些細菌和病菌，提高動物物料喂養的安全性。

2、例如，中國專利號cn117866739b公開了一種清潔飼料發酵裝置及其使用方法，包括發酵罐，其上側安裝有蓋體，并且蓋體的下側固定安裝有進料管；固定安裝在發酵罐內部的分隔板，位于發酵腔內部活動連接有承接盤，用于對清潔飼料進行支撐；以及活動連接在發酵罐內部的移動盤，移動盤的四周外側均勻開設有凹槽，移動盤的內部均勻開設有多個傾斜孔，以及固定安裝在移動盤下端的豎直管，豎直管內部與傾斜孔保持連通，并且該豎直管與外部氣泵的輸出端保持連通。通過在發酵過程中，使得用于承接發酵混合物的承接盤振動的方式，保證發酵混合物的松散狀態，以便于菌種與氧氣的充分接觸，實現高效的發酵。

3、但是，通過上述方式對飼料原料進行發酵時，原料中的水分會在重力的作用再向下沉積，使得原料頂端的水分含量下降的同時導致原料底端的水分含量過多，而原料內含水量分布不均可能導致發酵罐內的微生物活性降低，從而降低發酵的整體效率，且平面的堆頂與空氣的接觸面較小，不利于原料的有氧發酵。

技術實現思路

1、本發明的目的在于提供一種飼料生產用原料發酵裝置，以解決上述現有技術中存在的至少一個技術問題。

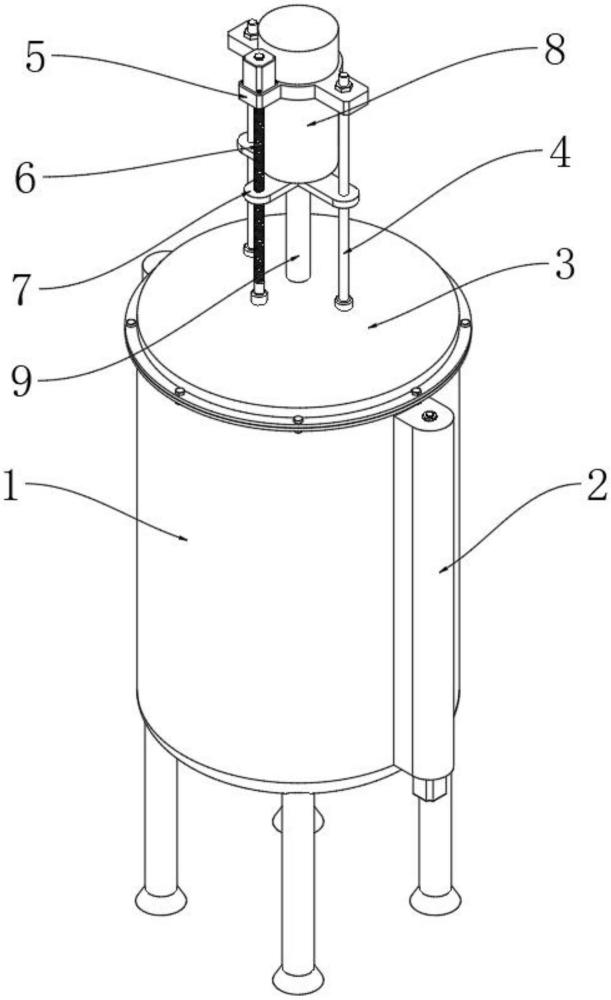

2、為實現上述目的，本發明提供如下技術方案：一種飼料生產用原料發酵裝置，包括通過支架固定安裝在地面的發酵罐，所述發酵罐頂端固定安裝有頂蓋，所述發酵罐兩側均固定安裝有固定塊，所述固定塊內開設有環形空腔，所述空腔的頂端與發酵罐頂部連通，且所述空腔的底端與發酵罐內最低點相連通；

3、還包括檢測組件，檢測組件用于檢測發酵罐內的料堆頂端水分含量；

4、還包括翻堆組件，所述翻堆組件用于在檢測組件檢測到發酵罐內的料堆即將出現分層現象時將發酵罐內底端的原料翻至料堆頂端，并使料堆形成錐形的堆頂。

5、優選的，所述翻堆組件包括轉動安裝在固定塊內的輸送蛟，所述發酵罐內壁固定安裝有與固定塊內空腔相連通的的輸送槽，兩個所述輸送槽相互靠近的一端均設有開口，且開口位置呈斜向下設置。

6、優選的，所述檢測組件包括安裝在頂蓋中心開設的穿孔內且能豎直往復調節的活塞桿，所述活塞桿外壁固定安裝有彈性吸水環，所述彈性吸水環內壁設有多組毛細管，所述活塞桿內設有與毛細管接觸相抵的導電炭黑，所述導電炭黑通過埋設在活塞桿內的通電線與外界通電回路連接。

7、優選的，所述頂蓋頂面固定安裝有兩組固定桿，所述固定桿外壁固定安裝有固定架，所述固定架內壁固定連接有固定筒，所述固定筒內安裝有能滑動的活塞板，所述活塞板底端與活塞桿頂端固定連接，所述活塞桿內開設有環形腔，所述活塞板頂面開設有與環形腔連通的細孔，所述活塞板上方的固定筒與外部供氣設備相連通。

8、優選的，所述固定架與頂蓋之間轉動安裝有螺紋桿，所述活塞桿外壁固定安裝有滑動安裝在固定桿外壁的移動板，所述移動板上開設有與螺紋桿相互嚙合的螺紋槽。

9、優選的，所述導電炭黑底端高于彈性吸水環底端，且與導電炭黑與彈性吸水環底端貼合的環形腔內壁截面為弧形。

10、優選的，所述發酵罐內底端固定安裝有截面為三角形的底板，底板兩側的最底端分別與兩側固定塊內的環形空腔相連通。

11、優選的，所述發酵罐與固定塊內的環形空腔底端的連通處內豎直滑動安裝有擋板，所述擋板上方的發酵罐內壁內固定安裝有電磁鐵，所述擋板頂端設有能與電磁鐵相吸或相斥的磁吸塊。

12、優選的，所述頂蓋通過法蘭連接與發酵罐頂端固定連接。

13、優選的，所述底板表面設有單向輸氣孔。

14、與現有技術相比，本發明的有益效果如下：

15、一、本發明通過檢測組件與翻堆組件之間的配合，能夠在發酵罐內的原料料堆即將出現分層時及時對料堆進行翻堆，使底部含水量較高的原料翻至頂部含水量較低的原料上方，在確保頂部原料含水量的同時，避免底部含水量過高導致空氣密度降低，使得料堆底端的原料在缺氧環境下發酵，使得無氧菌群大量繁殖降低原料底端的ph值，對有氧菌群的繁殖環境造成破壞，使原料無法得到充分的有氧發酵。

16、二、本發明通過電機驅使輸送蛟將料堆底部的原料輸送至料堆頂部，再經由兩側輸送槽排出，使得含水量較高的原料能夠在下降的過程中相互擠壓碰撞，在將大塊原料進行擠壓破碎的基礎上使原料墜落后在料堆表面形成圓錐形堆頂，不僅能使原料在沿錐面滾動的過程中進一步破碎分層，還能通過增大堆頂的表面積增大原料與氧氣的接觸面，進一步提升原料在發酵罐內的有氧發酵效率。

17、三、本發明通過活塞板在固定筒內上下往復滑動時帶動固定筒內的氣壓變化，提升活塞桿下降對料堆頂端進行檢測時的吸水能力，并在活塞桿上升時向環形腔內吹入熱氣流對導電炭黑及彈性吸水環進行烘干，使得活塞桿能夠重復對料堆進行檢測，且彈性吸水環的膨脹和收縮，能夠幫助彈性吸水環外壁黏附的含水原料脫離彈性吸水環，當彈性吸水環外壁黏附的原料在熱氣流的作用下干燥后，彈性吸水環的膨脹和收縮能使干燥的原料產生皸裂，更容易脫離彈性吸水環外壁，避免原料對彈性吸水環造成堵塞導致導電炭黑對原料中的含水量脫敏。

技術特征：

1.一種飼料生產用原料發酵裝置，包括通過支架固定安裝在地面的發酵罐，其特征在于：發酵罐頂端固定安裝有頂蓋，發酵罐兩側均固定安裝有固定塊，固定塊內開設有環形空腔，空腔的頂端與發酵罐頂部連通，且空腔的底端與發酵罐內最低點相連通；

2.根據權利要求1的飼料生產用原料發酵裝置，其特征在于：翻堆組件包括轉動安裝在固定塊內的輸送蛟，發酵罐內壁固定安裝有與固定塊內空腔相連通的輸送槽，兩個輸送槽相互靠近的一端均設有開口，且開口位置呈斜向下設置。

3.根據權利要求2的飼料生產用原料發酵裝置，其特征在于：檢測組件包括安裝在頂蓋中心開設的穿孔內且能豎直往復調節的活塞桿，活塞桿外壁固定安裝有彈性吸水環，彈性吸水環內壁設有多組毛細管，活塞桿內設有與毛細管接觸相抵的導電炭黑，導電炭黑通過埋設在活塞桿內的通電線與外界通電回路連接。

4.根據權利要求3的飼料生產用原料發酵裝置，其特征在于：頂蓋頂面固定安裝有兩組固定桿，固定桿外壁固定安裝有固定架，固定架內壁固定連接有固定筒，固定筒內安裝有能滑動的活塞板，活塞板底端與活塞桿頂端固定連接，活塞桿內開設有環形腔，活塞板頂面開設有與環形腔連通的細孔，活塞板上方的固定筒與外部供氣設備相連通。

5.根據權利要求4的飼料生產用原料發酵裝置，其特征在于：固定架與頂蓋之間轉動安裝有螺紋桿，活塞桿外壁固定安裝有滑動安裝在固定桿外壁的移動板，移動板上開設有與螺紋桿相互嚙合的螺紋槽。

6.根據權利要求4的飼料生產用原料發酵裝置，其特征在于：導電炭黑底端高于彈性吸水環底端，且與導電炭黑與彈性吸水環底端貼合的環形腔內壁截面為弧形。

7.根據權利要求2的飼料生產用原料發酵裝置，其特征在于：發酵罐內底端固定安裝有截面為三角形的底板，底板兩側的最底端分別與兩側固定塊內的環形空腔相連通。

8.根據權利要求7的飼料生產用原料發酵裝置，其特征在于：發酵罐與固定塊內的環形空腔底端的連通處內豎直滑動安裝有擋板，擋板上方的發酵罐內壁內固定安裝有電磁鐵，擋板頂端設有能與電磁鐵相吸或相斥的磁吸塊。

9.根據權利要求1-8任一項的飼料生產用原料發酵裝置，其特征在于：頂蓋通過法蘭連接與發酵罐頂端固定連接。

10.根據權利要求1的飼料生產用原料發酵裝置，其特征在于：底板表面設有單向輸氣孔。

技術總結
本發明涉及飼料生產技術領域，具體公開了一種飼料生產用原料發酵裝置，包括通過支架固定安裝在地面的發酵罐，所述發酵罐頂端固定安裝有頂蓋，所述發酵罐兩側均固定安裝有固定塊，所述固定塊內開設有環形空腔，所述空腔的頂端與發酵罐頂部連通，且所述空腔的底端與發酵罐內最低點相連通；還包括檢測組件，檢測組件用于檢測發酵罐內的料堆頂端水分含量，還包括翻堆組件。本發明通過檢測組件與翻堆組件之間的配合，能夠在發酵罐內的原料料堆即將出現分層時及時對料堆進行翻堆，使底部含水量較高的原料翻至頂部含水量較低的原料上方，在確保頂部原料含水量的同時，避免底部含水量過高導致空氣密度降低。

技術研發人員：盛祖勛,姚紅,曹佃磊,程裕森,夏守俊,李世樂
受保護的技術使用者：山東九牧飼料有限公司
技術研發日：
技術公布日：2025/4/24
