本發明涉及分子光電子器件，尤其涉及一種手性分子、手性分子器件及制備方法與圓偏振光檢測應用。

背景技術：

1、圓偏振光是一種比較常見的光偏振狀態，在光通信、生物醫學研究、環境監測和圖像傳感等領域有著廣泛的應用。近年來，可實現對光的偏振進行檢測的圓偏振光探測器因其在生物傳感、量子光學、偏振增強成像、微流控和加密光通信等領域的廣泛應用前景而受到國內外研究人員的關注。實現這些應用的核心是制備可以區分左旋（l-cpl）和右旋（r-cpl）圓偏振光的光電探測器。申請公布號cn119403352a的中國發明專利公開了基于鈣鈦礦量子點的可調諧偏振光子源及其制備方法，利用手性可調控的手性分子，通過引入可調諧的手性分子，注入自旋極化的電子空穴，并使其在中心鈣鈦礦量子點復合發偏振光，能夠通過不同波長光照射，控制螺手性結構開關。目前的圓偏振光探測器通常是需要結合無機光電探測器和偏振光學元件來實現，這種器件不適合小型化和集成化或低成本制備。

2、在分子電子學領域發展出來的單分子器件因利用納米技術可以實現基于單個分子作為核心的器件而成為半導體產業引領未來下一代功能化、小型化、高集成化半導體產品的研究熱點。然而目前關于基于手性單分子材料的圓偏振光檢測器件仍處于初步探索階段，手性分子器件可利用分子結構的可控性和在光電性能上的獨特性，為開發一種響應靈敏、對左旋與右旋圓偏振光區分檢測、可動態切換檢測的手性單分子圓偏振光檢測器件提供了可實現的材料基礎。

技術實現思路

1、本發明旨在解決上述問題。為此，本發明提供一種手性分子、手性分子器件及制備方法與圓偏振光檢測應用，基于光誘導電荷轉移效應的手性分子器件利用手性分子與圓偏振光之間的相互作用，通過光誘導電荷轉移和激發態電荷陷阱效應調控分子的電學特性。本發明設計合成一種含有手性中心并具有“d-a-d”（donor-acceptor-donor，供體-受體-供體）結構類型的功能性分子re-pdi，并通過化學脫耦合的方法將其組裝在納米間隙的石墨烯點電極之間。利用分子對不同類型圓偏振光的區別響應，構建了調控體系，能夠穩定實現對左旋與右旋圓偏振光的區分檢測和動態周期性的可調控響應，為光電調控與檢測技術和功能芯片小型化提供了新的研究方向和應用思路。

2、本發明提供一種手性分子，采用的技術方案如下：含有手性中心并具有“d-a-d”結構，命名為re-pdi分子，結構如下：

3、。

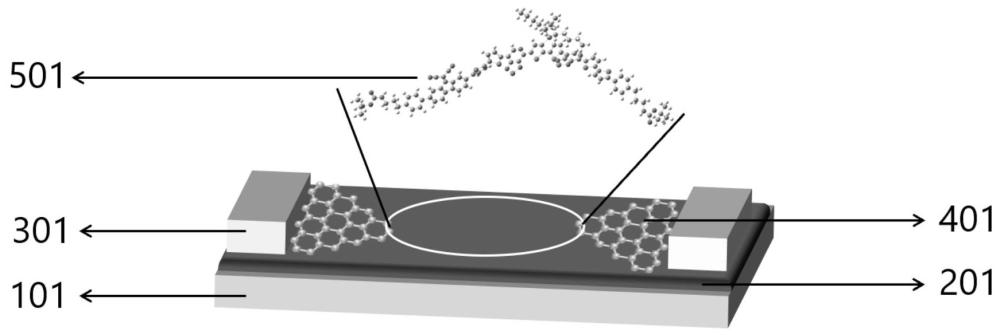

4、本發明還提供一種手性分子器件，采用的技術方案如下：包括：硅襯底、氧化鋁介電層、金屬電極、石墨烯點電極和re-pdi分子，re-pdi分子連接于石墨烯點電極上，石墨烯點電極連接于金屬電極上，石墨烯點電極和金屬電極位于氧化鋁介電層上，氧化鋁介電層位于硅襯底上。

5、進一步的，氧化鋁介電層的厚度為30～40?nm，金屬電極的厚度為68～90?nm，石墨烯點電極為單層。

6、本發明還提供一種手性分子器件的制備方法，采用的技術方案如下：用于制備上述的手性分子器件，包括以下步驟：

7、步驟1：在硅襯底上制備氧化鋁介電層；

8、步驟2：在氧化鋁介電層上制備石墨烯介電層，在石墨烯介電層上制備金屬電極；

9、步驟3：利用石墨烯介電層構建石墨烯點電極；

10、步驟4：將單個的re-pdi分子與石墨烯點電極進行自組裝，得到手性分子器件。

11、進一步的，步驟4中，取re-pdi分子置于三口燒瓶中，加入二氯甲烷與三氟乙酸，在氮?dú)夥諊路磻?yīng)2?h以上；通過氫氧化鈉萃取除去三氟乙酸，將除去三氟乙酸的剩余溶液轉移至茄形瓶中；將所述剩余溶液通過旋蒸，獲得脫去保護基的re-pdi分子；通過換氣操作使脫去保護基的re-pdi分子處于氮?dú)夥諊校米⑸淦鞒槿?0?ml的無水吡啶，注射入所述茄形瓶中，溶解，得到脫去保護基re-pdi分子的吡啶溶液。將石墨烯點電極置于兩口燒瓶中，向兩口燒瓶中加入足量1-（3-二甲氨基丙基）-3-2乙基碳二亞胺鹽酸鹽和所述脫去保護基re-pdi分子的吡啶溶液，在氮?dú)夥諊蟹磻?yīng)48?h以上，獲得手性分子器件。

12、進一步的，步驟1中，在硅襯底（硅片）上旋涂光刻膠，光刻并蒸鍍厚度為6～9?nm的鉻和30～35?nm的金，獲得接引電極；在所述接引電極上再次旋涂光刻膠，進行光刻?hào)艠O，獲得底柵；通過真空熱蒸鍍?cè)谒龅讝疟砻驽兩?0～40?nm鋁膜，再將底柵置于丙酮溶液中浸泡進行除膠。

13、進一步的，步驟2中，在銅箔上通過化學氣相沉積法獲得單層石墨烯；在所述單層石墨烯上旋涂pmma，通過氧等離子體刻蝕除去銅箔背面多余的石墨烯和pmma，獲得pmma-單層石墨烯-銅箔；將所述的pmma-單層石墨烯-銅箔剪成小片，通過三氯化鐵溶液溶解銅箔，獲得pmma-單層石墨烯薄膜；將所述pmma-單層石墨烯薄膜轉移至所述氧化鋁介電層上，靜置、晾干、除膠。在所述石墨烯介電層上光刻條帶，并通過氧等離子體刻蝕除去多余單層石墨烯，獲得具有石墨烯條帶的底片；在所述底片上光刻電極，并蒸鍍8～10?nm鉻和60～80nm金，在石墨烯介電層上得到金屬電極。

14、進一步的，步驟3中，在所述石墨烯介電層上通過電子束曝光刻蝕長為150?nm，寬為5?nm的虛線，再通過氧等離子體刻蝕以及電燒斷法，獲得石墨烯納米間隙點電極陣列，石墨烯納米間隙點電極陣列包括多個成對的石墨烯點電極。

15、本發明還提供一種手性分子器件的應用，采用的技術方案如下：上述的手性分子器件應用在圓偏振光檢測中。

16、進一步的，手性分子器件應用在可切換圓偏振光檢測的飛秒激光光路，工作過程為：

17、飛秒脈沖激光發生器產生飛秒線偏振激光，激光出射后經第一反射鏡到達分束片，產生兩路線偏振激光；

18、第一路線偏振激光經過第二多功能光參量放大器變?yōu)榈谝惶囟úㄩL(zhǎng)的線偏振激光后，到達第二四分之一波片，變?yōu)榫哂刑囟úㄩL(zhǎng)的左旋圓偏振光，左旋圓偏振光進入光電聯用探測臺，照射在位于光電聯用探測臺內部的手性分子器件上；

19、第二路線偏振激光先經過第一多功能光參量放大器變?yōu)榈诙囟úㄩL(zhǎng)的線偏振激光，再經時間延遲控制器延遲，到達第一四分之一波片，變?yōu)榫哂刑囟úㄩL(zhǎng)的右旋圓偏振光，所述右旋圓偏振光進入光電聯用探測臺，照射在位于光電聯用探測臺內部的手性分子器件上；

20、第一多功能光參量放大器和第二多功能光參量放大器中的一個處于工作模式，則另一個處于關斷模式。

21、本發明實施例中的上述一個或多個技術方案，至少具有如下技術效果之一：

22、1、本發明設計了手性中心并具有“d-a-d”結構的re-pdi分子，因手性中心的引入對左旋與右旋圓偏振光區別響應，在光誘導下分子的強吸電子基團和給電子結構相互作用產生電荷分離，分子內部的各基團之間還會因能級不匹配誘導產生激發態電荷陷阱效應，確保了分子在小能量范圍內區別響應圓偏振光得到兩種不同電荷分離與捕獲的不同情況，且每種情況下各自會產生的較為穩定的電流信號。

23、2、本發明的手性分子器件，基于石墨烯單分子場效應管進行制備，具有成熟的器件制備流程，制備的單分子器件擁有169對石墨烯點電極，實現了器件尺寸的顯著微型化，展現出極高的集成度。該特性為功能芯片的小型化和高密度集成提供了新思路。

24、3、本發明的手性分子器件在圓偏振光檢測中應用，通過結合飛秒脈沖激光發生器、多功能光參量放大器、時間延遲控制器、四分之一波片進行光路的合理化設計，可實現以下作用：一是將同一光束經分束片分出兩個光路，再通過放置四分之一波片使兩束光分別變?yōu)樽笮龍A偏振光與右旋圓偏振光被引入光電聯用探測臺進行測試；二是可通過放置在兩個分光路上的多功能光參量放大器的工作與關斷模式搭配產生具有時間控制的左旋圓偏振光與右旋圓偏振光的產生并獨立作用于光電聯用探測臺，這保障了兩種圓偏振光可周期性獨立作用于光電聯用探測臺，此外還能通過對多功能光參量放大器的工作與關斷模式編程進行動態的兩種圓偏振光切換；三是時間延遲控制器的加入可在一個切換周期內使光路系統從左旋光照射切換為右旋光照射的時間間隔最高可達飛秒級別控制。

25、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。
