本發明涉及一種層疊體。

背景技術：

1、電子部件或半導體裝置所使用的元件大多通過將多個元件一次大量形成而獲得。例如，半導體芯片為通過對粘貼于粘合劑的半導體晶圓進行切割而獲得。將這種半導體芯片安裝于半導體裝置時，大多要進行半導體芯片的轉印。例如，專利文獻1公開了一種通過對半導體芯片照射激光而轉印半導體芯片的方法(激光剝離法)。

2、現有技術文獻

3、專利文獻

4、專利文獻1：日本特開2021-141181號公報

技術實現思路

1、發明所要解決的問題

2、元件自轉印前的基板向轉印后的基板移動時，元件被轉印后的基板捕捉。進行這種元件轉印時，在轉印前的基板中的元件位置與轉印后的基板中的元件位置之間可能會產生偏移。但通過在捕捉要轉印的元件的粘合片的表面設置凹凸，可抑制捕捉時的元件的位置偏移。

3、另一方面，粘合片在即將使用時刻前為止粘貼于剝離片，將粘合片從剝離片剝離后用于元件轉印。但粘合片在其表面具有凹凸時，可能存在粘合片與剝離片強力結合，而難以將粘合片從剝離片剝離的情況。

4、本發明的目的在于提供一種層疊體，其可將元件轉印至適當位置，且具有剝離片相對于粘合片的經提高的剝離性。

5、用于解決問題的方案

6、經過深入研究，本發明的發明人發現，通過調節剝離片對具有凹凸的粘合片的剝離力，可解決上述課題，經過進一步重復研究，從而完成本發明。

7、即，本發明涉及下述[1]至[12]。

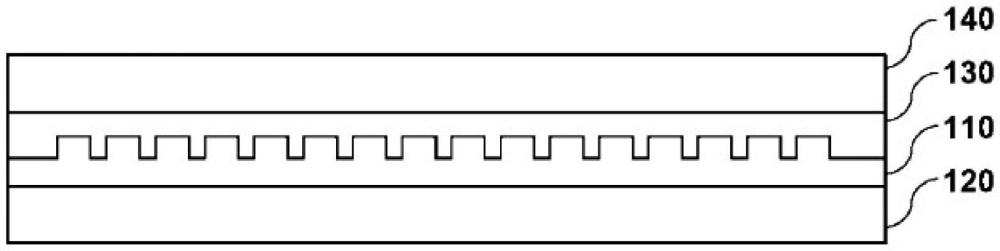

8、[1]一種層疊體，該層疊體是包含用于捕捉自保持基板遠離的元件的粘合片、以及層疊于所述粘合片的一方的面的剝離片的層疊體，

9、所述粘合片具備粘合層，所述粘合層在其表面具有凹凸，

10、所述剝離片具備與所述粘合層接觸的剝離層，所述剝離層在其表面具有凹凸，

11、以剝離速度300mm/分鐘測定出的所述剝離片相對于所述粘合片的剝離角度180°的剝離力為1000mn/50mm以下。

12、[2]如[1]所記載的層疊體，其中，所述剝離層包含非硅酮系剝離劑。

13、[3]如[1]或[2]所記載的層疊體，其中，所述剝離層包含非硅酮性的烯烴系剝離劑。

14、[4]如[1]至[3]中任一項所記載的層疊體，其中，所述粘合層的表面凹凸與所述剝離層的表面凹凸處于互補關系。

15、[5]如[1]至[4]中任一項所記載的層疊體，其中，所述剝離層在其表面具有由凸部決定邊界且相互隔開的多個凹部，所述剝離層的凹部的高度為1μm以上。

16、[6]如[1]至[5]中任一項所記載的層疊體，其中，所述粘合層由包含能量射線固化性化合物的粘合劑組合物形成。

17、[7]如[1]至[6]中任一項所記載的層疊體，其中，所述粘合層由包含丙烯酸系樹脂的粘合劑組合物形成。

18、[8]如[1]至[7]中任一項所記載的層疊體，其中，所述粘合層由包含丙烯酸系樹脂與能量射線固化性化合物的粘合劑組合物形成。

19、[9]如[1]至[8]中任一項所記載的層疊體，其中，所述粘合層在其表面具有由凹部決定邊界且相互隔開的多個凸部，所述粘合層的所述多個凸部的節距為1μm以上且100μm以下。

20、[10]如[1]至[9]中任一項所記載的層疊體，其中，所述粘合層在其表面具有由凹部決定邊界且相互隔開的多個凸部，所述粘合層的所述多個凸部各自的面積為10μm2以上且2000μm2以下。

21、[11]如[1]至[10]中任一項所記載的層疊體，其中，所述粘合層在其表面具有由凹部決定邊界且相互隔開的多個凸部，所述粘合層的所述凸部所占的面積與所述粘合層的面積之比為1％以上且95％以下。

22、[12]如[1]至[11]中任一項所記載的層疊體，其中，以所述粘合層和一個所述元件的粘接面積與一個所述元件的面積之比成為1％以上且95％以下的方式構成所述粘合層。

23、發明效果

24、根據本發明，可提供一種層疊體，其可將元件轉印至適當位置，且具有剝離片相對于粘合片的經提高的剝離性。

技術特征：

1.一種層疊體，所述層疊體是包含用于捕捉自保持基板遠離的元件的粘合片、以及層疊于所述粘合片的一方的面的剝離片的層疊體，

2.根據權利要求1所述的層疊體，其中，所述剝離層包含非硅酮系剝離劑。

3.根據權利要求1所述的層疊體，其中，所述剝離層包含非硅酮性的烯烴系剝離劑。

4.根據權利要求1所述的層疊體，其中，所述粘合層的表面凹凸與所述剝離層的表面凹凸處于互補關系。

5.根據權利要求1所述的層疊體，其中，所述剝離層在其表面具有由凸部決定邊界且相互隔開的多個凹部，

6.根據權利要求1所述的層疊體，其中，所述粘合層由包含能量射線固化性化合物的粘合劑組合物形成。

7.根據權利要求1所述的層疊體，其中，所述粘合層由包含丙烯酸系樹脂的粘合劑組合物形成。

8.根據權利要求1所述的層疊體，其中，所述粘合層由包含丙烯酸系樹脂與能量射線固化性化合物的粘合劑組合物形成。

9.根據權利要求1所述的層疊體，其中，所述粘合層在其表面具有由凹部決定邊界且相互隔開的多個凸部，

10.根據權利要求1所述的層疊體，其中，所述粘合層在其表面具有由凹部決定邊界且相互隔開的多個凸部，

11.根據權利要求1所述的層疊體，其中，所述粘合層在其表面具有由凹部決定邊界且相互隔開的多個凸部，

12.根據權利要求1所述的層疊體，其中，以所述粘合層和一個所述元件的粘接面積與一個所述元件的面積之比成為1％以上且95％以下的方式構成所述粘合層。

技術總結
一種層疊體，該層疊體包含用于捕捉自保持基板遠離的元件的粘合片、以及層疊于所述粘合片的一方的面的剝離片，所述粘合片具備粘合層，所述粘合層在其表面具有凹凸，所述剝離片具備與所述粘合層接觸的剝離層，所述剝離層在其表面具有凹凸，以剝離速度300mm/分鐘測定出的所述剝離片相對于所述粘合片的剝離角度180°的剝離力為1000mN/50mm以下。

技術研發人員：西島健太,加藤友郁,大西鄉,杉野貴志
受保護的技術使用者：琳得科株式會社
技術研發日：
技術公布日：2025/4/28
