本發(fā)明涉及一種低滲透油藏滲吸排油用納米流體及其制備方法，屬于油田化學品。

背景技術(shù)：

1、隨著我國大多數(shù)油田開發(fā)階段到達了中后期，提高低滲透油藏原油采收率的必要性日益凸顯。常規(guī)油藏的大規(guī)模開發(fā)，導致可采儲量逐年急劇下降，低滲透油藏的勘探開發(fā)利用對于確保我國油氣可持續(xù)發(fā)展具有重要意義。

2、目前常采用注水開發(fā)的方式開采低滲透油藏，然而，由于這些儲層孔隙度低、滲透率低、非均質(zhì)性強，注水開發(fā)效率普遍較低。此外，注水開發(fā)往往會出現(xiàn)水淹、地層能量遞減速率快、注水井周圍水資源聚集、滯留層的原油無法流動等問題，從而達不到良好的開采效果。

3、大量室內(nèi)研究及開發(fā)實踐表明，對于低滲油藏，在毛細管力作用下原油可以從孔徑較小的孔道逐漸向大孔道匯集，最終實現(xiàn)油水置換，提高單井產(chǎn)量和采收率，因此充分發(fā)揮毛細管力的滲吸作用可成為這類油藏有效的開發(fā)方式，然而目前南海西部油田油藏溫度高、礦化度高，屬于高溫高鹽油藏，因此研發(fā)一種高效的耐溫耐鹽納米滲吸驅(qū)油劑意義重大。

技術(shù)實現(xiàn)思路

1、針對現(xiàn)有技術(shù)的不足，本發(fā)明提供了一種低滲透油藏滲吸排油用納米流體，能夠?qū)崿F(xiàn)在溫度≥160℃、礦化度≥30000mg/l、滲透率≤50×10-3μm2的地層中依然能夠協(xié)同發(fā)揮出優(yōu)異滲吸驅(qū)油作用。

2、本發(fā)明提供的低滲透油藏滲吸排油用納米流體，其質(zhì)量分數(shù)組成如下：

3、雙親改性納米sio2顆粒0.01％～0.03％，雙子型表面活性劑0.20～0.40％，余量的模擬海水。

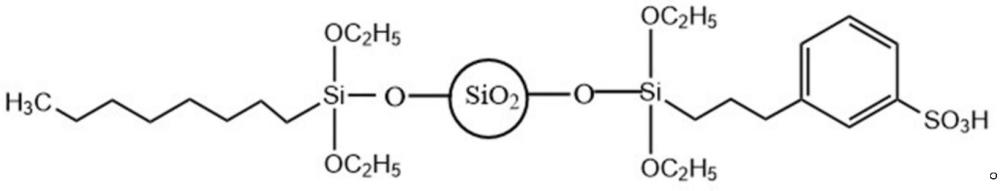

4、其中，所述雙親改性納米sio2顆粒的結(jié)構(gòu)如下所示：

5、

6、所述雙親改性納米sio2顆粒的制備方法如下：

7、s1、將親水納米sio2顆粒、固體石蠟加入至雙十二烷基二甲基溴化銨的水溶液中，乳化后冷卻得到石蠟微球；

8、s2、將所述石蠟微球和3-巰基苯丙基三乙氧基硅烷加入至乙醇中并攪拌，然后加入雙氧水，繼續(xù)攪拌過濾，去除石蠟后得到部分苯磺酸基功能化的納米sio2顆粒；

9、s3、將所述部分苯磺酸基功能化的納米sio2顆粒加入至正辛基三乙氧基硅烷的溶液中，經(jīng)反應即得所述雙親改性納米sio2顆粒。

10、其中，步驟s1中，所述親水納米sio2顆粒、所述固體石蠟與所述雙十二烷基二甲基溴化銨的質(zhì)量比為1：5-24：0-0.25；

11、其中，步驟s2中，所述3-巰基苯丙基三乙氧基硅烷與所述石蠟微球的質(zhì)量比為1：1-10，加入所述雙氧水后攪拌的時間為4-24h。

12、其中，步驟s3中，所述正辛基三乙氧基硅烷與所述部分苯磺酸基功能化的納米sio2顆粒的質(zhì)量比為1：0.8-3；

13、所述反應的溫度為25-55℃，時間為4-6h。

14、所述雙子型表面活性劑的結(jié)構(gòu)式如下所示：

15、

16、所述雙子型表面活性劑的制備方法包括如下步驟：

17、sa、十二烷基醇聚氧乙烯醚與氯化亞砜進行反應得到黃色晶體a；

18、sb、在碳酸鉀存在的條件下，乙二胺和2-溴乙基磺酸鈉反應得到白色固體b；

19、sc、在碳酸鉀存在的條件下，所述黃色晶體a與所述白色固體b進行反應即得。

20、所述模擬海水的礦化度可為30000mg/l～50000mg/l。

21、本發(fā)明還進一步提供了所述低滲透油藏滲吸排油用納米流體的制備方法，包括如下步驟：

22、向所述模擬海水中加入所述雙子型表面活性劑，攪拌30～100分鐘，混合均勻后，加入所述雙親改性納米sio2顆粒，攪拌10～60分鐘，混合均勻即得。

23、與現(xiàn)有技術(shù)相比，本發(fā)明的優(yōu)點和積極效果在于：

24、(1)制備方法簡單、易操作、反應條件簡單，可以在油田現(xiàn)場大規(guī)模使用。

25、(2)注入地層后，該低滲透油藏滲吸排油用納米流體在巖石與油的接觸區(qū)域產(chǎn)生一個楔形薄膜，這種結(jié)構(gòu)會產(chǎn)生向前的推力，結(jié)合體系產(chǎn)生的降低界面張力、潤濕性反轉(zhuǎn)等輔助作用，可能將油從巖石表面剝離下來，達到提高采收率的目的。

26、(3)該低滲油藏滲吸排油用納米流體耐溫耐鹽性良好，可應用于油藏溫度≥160℃、礦化度≥30000mg/l、滲透率≤50×10-3μm2條件下。

技術(shù)特征：

1.一種低滲透油藏滲吸排油用納米流體，其質(zhì)量分數(shù)組成如下：

2.根據(jù)權(quán)利要求1所述的低滲透油藏滲吸排油用納米流體，其特征在于：所述雙親改性納米sio2顆粒的結(jié)構(gòu)如下所示：

3.根據(jù)權(quán)利要求2所述的低滲透油藏滲吸排油用納米流體，其特征在于：所述雙親改性納米sio2顆粒的制備方法如下：

4.根據(jù)權(quán)利要求3所述的低滲透油藏滲吸排油用納米流體，其特征在于：步驟s1中，所述親水納米sio2顆粒、所述固體石蠟與所述雙十二烷基二甲基溴化銨的質(zhì)量比為1：5-24：0-0.25；

5.根據(jù)權(quán)利要求3或4所述的低滲透油藏滲吸排油用納米流體，其特征在于：步驟s3中，所述正辛基三乙氧基硅烷與所述部分苯磺酸基功能化的納米sio2顆粒的質(zhì)量比為1：0.8-3；

6.根據(jù)權(quán)利要求1-5中任一項所述的低滲透油藏滲吸排油用納米流體，其特征在于：所述雙子型表面活性劑的結(jié)構(gòu)式如下所示：

7.權(quán)利要求1-6中任一項所述低滲透油藏滲吸排油用納米流體的制備方法，包括如下步驟：

技術(shù)總結(jié)
本發(fā)明公開了一種低滲透油藏滲吸排油用納米流體及其制備方法。所述低滲透油藏滲吸排油用納米流體的質(zhì)量分數(shù)組成如下：雙親改性納米SiO2顆粒0.01％～0.03％，雙子型表面活性劑0.20～0.40％，余量的模擬海水。本發(fā)明提供了低滲透油藏滲吸排油用納米流體的制備方法：向模擬海水中加入雙子型表面活性劑，攪拌30～100分鐘，混合均勻后，加入雙親改性納米SiO2顆粒，攪拌10～60分鐘，混合均勻即得。本發(fā)明制備方法簡單、易操作、反應條件簡單，可以在油田現(xiàn)場大規(guī)模使用；注入地層后，本發(fā)明低滲透油藏滲吸排油用納米流體在巖石與油的接觸區(qū)域產(chǎn)生一個楔形薄膜，這種結(jié)構(gòu)會產(chǎn)生向前的推力，結(jié)合體系產(chǎn)生的降低界面張力、潤濕性反轉(zhuǎn)等輔助作用，可能將油從巖石表面剝離下來，達到提高采收率的目的。

技術(shù)研發(fā)人員：王黎,徐延濤,幸雪松,武廣璦,侯亞南,鮑文輝,趙健,張安順
受保護的技術(shù)使用者：中海石油（中國）有限公司
技術(shù)研發(fā)日：
技術(shù)公布日：2025/4/28
