本實用新型涉及車用配件的技術領域，具體地是一種雨刮器。

背景技術：

在日常生活過程中，車輛的使用越來越平凡，但是車輛除了行駛過程的使用，其更多的時間是處于泊車狀態，例如停靠于路邊、露天車庫、企事業單位的露天車位上等。而上述的場所的外部環境往往伴隨著灰塵，而現有技術的雨刮器的雨刮條清理擋風玻璃的過程一般是依靠雨刮條在擋風玻璃表面滑動，通過二者的摩擦力，將擋風玻璃表面的雜物清理。這一過程中，雨刮條與擋風玻璃之間是直接接觸的，其不僅清理效果差，而且當雨刮條和擋風玻璃之間存在砂粒時容易造成擋風玻璃的外表面劃傷。

另外，現有技術的雨刮器一般還配有用于噴涂清潔劑的噴頭，從而增加雨刮器的清潔能力，噴頭安裝于前擋風玻璃下方的雨水槽內，其從下往上朝前擋風玻璃的外表面噴射水柱。但是這一現有技術的雨刮器，其噴頭只能朝前擋風玻璃上固定位置噴射柱狀的水柱，不僅使清潔劑噴涂不均勻，清潔效果差，而且大量的清潔劑隨著水柱的自然下落而進入雨水槽內，造成清潔劑的浪費。

技術實現要素：

本實用新型所要解決的技術問題是：提供一種雨刮器，其清理效果好，且不會在雨刮器擺動過程中由于玻璃上粘附的粗顆粒雜質而劃傷擋風玻璃。

本實用新型所采取的技術方案是：提供一種雨刮器，它包括基座、搖臂和雨刮條，基座上設有用于驅使搖臂擺動的驅動器，搖臂的一端與驅動器的輸出端連接，雨刮條安裝于搖臂的另一端上，其特征在于：所述的雨刮條包括條形的殼體和膠條，殼體的背面設有與搖臂的一端連接的連接頭，殼體的正面設有用于安裝膠條的卡槽，所述膠條的安裝端卡入殼體內，膠條的工作端露置于殼體外，膠條的工作端內設有環形氣腔，環形氣腔通過一進氣管與安裝端上的進氣口連通，所述工作端的下端面上沿豎直方向內切形成一凹槽，且工作端的下端面上位于近凹槽的槽口所在位置設有氣嘴組，氣嘴組內的全部氣嘴沿豎直方向朝下且沿背離凹槽所在位置的水平方向朝外傾斜設置，氣嘴組內的氣嘴通過一出氣管與環形氣腔連通，當工作端的下端面與擋風玻璃貼合時所述的凹槽與擋風玻璃的外表面合圍形成一容腔。

所述的工作端內設有用于供給容腔清潔劑的進液通道，進液通道的下端與凹槽連通，進液通道的上端依序穿通工作端和安裝端并與安裝端上進液口連通。

所述工作端的下端面上位于凹槽的槽口所在位置的兩側各自設有一氣嘴組，各氣嘴組通過各自對應的出氣管分別與環形氣腔連通。

所述環形氣腔的底面上沿豎直方向朝下內切形成一環形的輔助腔，出氣管與輔助腔連通，輔助腔與環形氣腔連通。

所述環形氣腔內設有滾珠，環形氣腔的內壁上外凸或內凹形成用于與滾珠碰撞的撞擊面，當滾珠隨氣流滾動時滾珠與所述的撞擊面碰撞。

采用以上結構后，本實用新型的一種雨刮器與現有技術相比具有以下優點：首先，通過工作端底面上的氣嘴組，可以使雨刮條在擺動過程中，工作端與擋風玻璃之間形成氣流隔離層，二者不會直接接觸，因此即使在沙塵天氣，也不會由于雨刮器的啟動而造成擋風玻璃的劃傷，其次，通過氣嘴組的噴氣作用可以有效得到清理擋風玻璃外表面上的雜物，達到清理的目的，最后，通過凹槽的設計，氣嘴組朝外噴氣的同時使凹槽內形成負壓，將清潔劑吸入凹槽內，由此隨著雨刮條的擺動，清潔劑均勻的涂抹于擋風玻璃上，清潔效果好，同時也不會造成額外的清潔劑的浪費，清潔劑的利用率高。

附圖說明

圖1是本實用新型的一種雨刮器的結構示意圖。

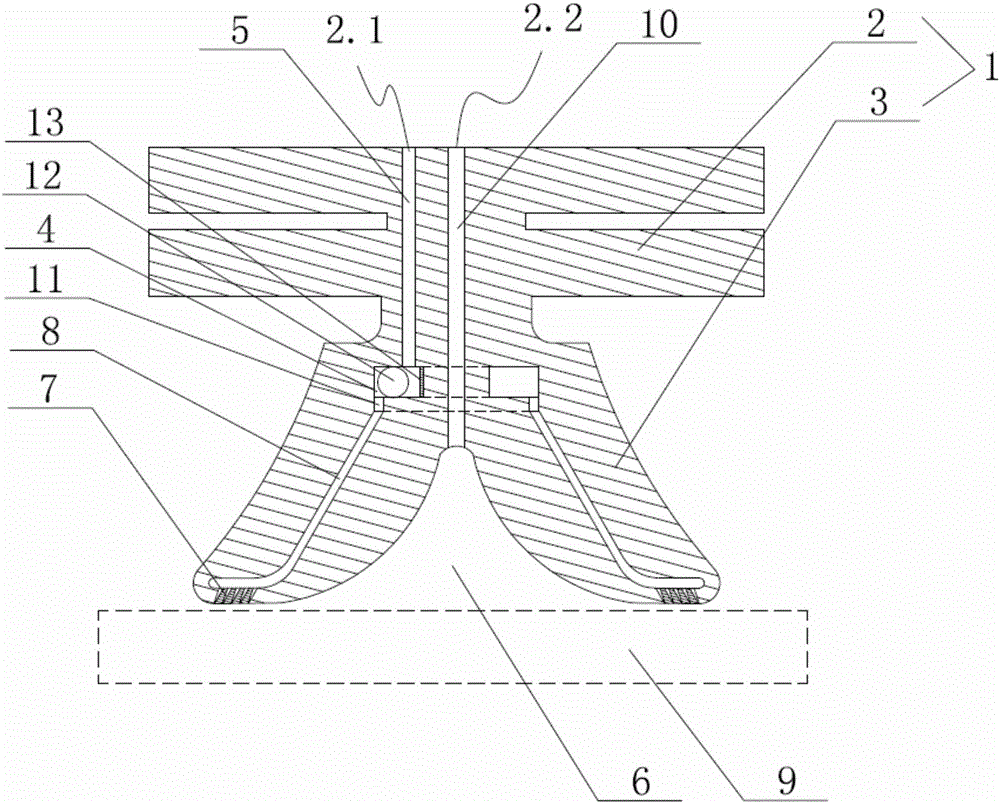

圖2為圖1中“A-A”方向的剖視示意圖。

其中，1、膠條，2、安裝端，2.1、進氣口，2.2、進液口，3、工作端，4、環形氣腔，5、進氣管，6、凹槽，7、氣嘴組，8、出氣管，9、擋風玻璃，10、進液通道，11、輔助腔，12、滾珠，13、撞擊面，14、基座，15、搖臂，16、驅動器，17、殼體，18、連接頭。

具體實施方式

下面結合附圖和具體實施方式對本發明作進一步說明。

本實用新型提供一種雨刮器，它包括基座14、搖臂15和雨刮條，基座14上設有用于驅使搖臂15擺動的驅動器16，搖臂15的一端與驅動器16的輸出端連接，雨刮條安裝于搖臂15的另一端上，其特征在于：所述的雨刮條包括條形的殼體17和膠條1，殼體17的背面設有與搖臂15的一端連接的連接頭18，殼體17的正面設有用于安裝膠條1的卡槽，所述膠條1的安裝端2卡入殼體17內，膠條1的工作端3露置于殼體17外，膠條1的工作端3內設有環形氣腔4，環形氣腔4通過一進氣管5與安裝端2上的進氣口2.1連通，所述工作端3的下端面上沿豎直方向內切形成一凹槽6，且工作端3的下端面上位于近凹槽6的槽口所在位置設有氣嘴組7，氣嘴組7內的全部氣嘴沿豎直方向朝下且沿背離凹槽6所在位置的水平方向朝外傾斜設置，氣嘴組7內的氣嘴通過一出氣管8與環形氣腔4連通，當工作端3的下端面與擋風玻璃9貼合時所述的凹槽6與擋風玻璃9的外表面合圍形成一容腔。

所述的工作端3內設有用于供給容腔清潔劑的進液通道10，進液通道10的下端與凹槽6連通，進液通道10的上端依序穿通工作端3和安裝端2并與安裝端2上進液口2.2連通。

所述工作端3的下端面上位于凹槽6的槽口所在位置的兩側各自設有一氣嘴組7，各氣嘴組7通過各自對應的出氣管8分別與環形氣腔4連通。

所述環形氣腔4的底面上沿豎直方向朝下內切形成一環形的輔助腔11，出氣管8與輔助腔11連通，輔助腔11與環形氣腔4連通。

所述環形氣腔4內設有滾珠12，環形氣腔4的內壁上外凸或內凹形成用于與滾珠12碰撞的撞擊面13，當滾珠12隨氣流滾動時滾珠12與所述的撞擊面13碰撞。

以上就本實用新型較佳的實施例作了說明，但不能理解為是對權利要求的限制。本實用新型不僅局限于以上實施例，其具體結構允許有變化，凡在本實用新型獨立要求的保護范圍內所作的各種變化均在本實用新型的保護范圍內。
