本發明大體涉及車輛照明系統，并且更具體地涉及使用一種或多種光致發光結構的車輛照明系統。

背景技術：

由光致發光結構的使用所產生的照明提供了獨特且吸引人的視覺體驗。因此，在機動車輛內針對各種照明應用而實施這樣的結構是期望的。

技術實現要素：

根據本發明的一方面，公開一種用于車輛的車標。該車標包括基底和附接到基底的殼體，基底和殼體限定位于兩者之間的腔。光源配置用于發射激發光。第一光致發光結構和第二光致發光結構各自配置用于將從光源發射的激發光轉換為不同波長的轉換后的光。光散射層設置在第一光致發光結構和第二光致發光結構之間。

根據本發明的另一方面，公開一種車標。該車標包括殼體和基底。光源配置為朝向可視部分發射激發光。第一光致發光結構設置在可視部分后方并且配置為響應于接收到激發光而發射不同波長的轉換后的光。光散射層設置在第一光致發光結構和可視部分之間。

根據本發明的另一方面，公開一種照明車標的方法。該方法包括激活光源由此發射第一波長的激發光。接下來，該方法包括在光穿過第一光致發光結構時將從光源發射的激發光轉換為第二波長的轉換后的光并且使從光源發射的激發光漫射。激發光和轉換后的光之后通過光散射層漫射。第一波長或第二波長的光之后在光穿過第二光致發光結構時被轉換為第三波長。最后，第三波長的光被向外引導穿過車標的可視部分。

本領域的技術人員一經研究下列說明書、權利要求以及附圖就可以理解和領會本發明的這些以及其他方面、目標以及特性。

附圖說明

在圖中：

圖1a是根據一個實施例的呈現為涂層的光致發光結構的側視圖，該光致發光結構用在車標中；

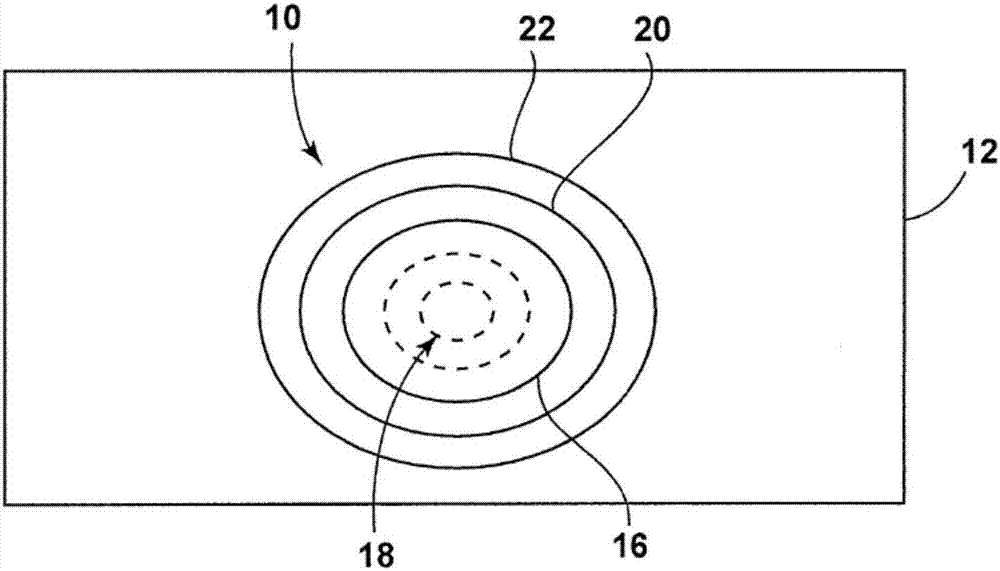

圖1b是根據一個實施例的呈現為離散顆粒的光致發光結構的俯視圖；

圖1c是呈現為離散顆粒且并入單獨結構的多個光致發光結構的側視圖；

圖2示出了安裝于車輛前部的車標；

圖3是根據一個實施例的車標的主視圖，該車標具有位于其內的光源；

圖4是根據一個實施例的沿圖3中的線iv-iv截取的車標的剖視圖，該車標具有多個光致發光結構以及光散射層，該光散射層包括設置在車標內的玻璃顆粒；

圖5根據一個實施例示出了沿圖3中的線iv-iv截取的車標的可選實施例的剖視圖，該車標具有包括多個珠狀物的光散射層；

圖6說明了沿圖3中的線iv-iv截取的車標的可選實施例的剖視圖，示出了包括半透明的內部元件的車標，該半透明的內部元件具有用于進一步漫射從光源發射的光的微多面化的表面；以及

圖7是車輛和車標的框圖。

具體實施方式

根據需要，在此公開了本發明的詳細實施例。然而，應當理解的是，公開的實施例僅僅是本發明的示例，其可以體現為不同的和替代的形式。附圖不一定是具體設計，且為了呈現功能概況，一些圖可以被夸大或縮小。因此，在此公開的特定的結構和功能細節不應被解釋為限制，而是僅僅作為用于教導本領域技術人員多方面使用本發明的典型基礎。

如在此所用的，當用于一系列兩個或更多個項目中時使用的術語“和/或”意味著可以單獨使用任何一個所列項目、或可以使用兩個或更多個所列項目的任意組合。例如，如果組合物被描述為包含組分a、b和/或c，則組合物可以單獨包含a；單獨包含b；單獨包含c；a和b的組合；a和c的組合；b和c的組合；或a、b和c的組合。

下述公開描述一種用于車輛的照明車標。該車標可以有利地使用一個或多個光源，該光源配置為以預定的頻率照明。車標可以進一步包括一個或多個光致發光結構，光致發光結構配置用于將從相關光源接收的激發光轉換為典型地存在于可見光譜內的不同波長的轉換后的光。

參考圖1a-1c，示出了光致發光結構10的多種示例性實施例，每個光致發光結構10能夠被連接到基底12，基底12可以對應于車輛固定裝置或車輛相關設備件。在圖1a中，光致發光結構10總體示出呈現為可以被應用于基底12的表面的涂層(例如薄膜)。在圖1b中，光致發光結構10總體上示為能夠被結合到基底12的離散顆粒。在圖1c中，光致發光結構10總體上示為可以被并入支承介質14(例如薄膜)內的多個離散顆粒，支承介質14之后可以被應用(如所示)或結合到基底12。

在最基本水平，特定的光致發光結構10包括能量轉換層16，能量轉換層16可以包括一個或多個子層，如在圖1a和1b中通過虛線示例性示出的。能量轉換層16的每個子層可以包括具有利用磷光或熒光特性的能量轉換元件的一種或多種光致發光材料18。每種光致發光材料18一經接收到特定波長的激發光24(圖1c)就可以被激發，由此使光經歷轉換過程。按照下變頻(downconversion)原理，激發光24被轉換為從光致發光結構10輸出的更長波長的光。反之，按照上變頻(upconversion)原理，激發光24被轉換為從光致發光結構10輸出的更短波長的光。當從光致發光結構10同時輸出多個不同波長的光時，多個波長的光可以混合在一起并且表現為多色光。

由光源42發射的光在這里被稱作激發光24并且在這里以實線箭頭示出。相比之下，由光致發光結構10發射的光在這里被稱作轉換后的光26并且在這里以虛線箭頭示出。同時發射的激發光24和轉換后的光26的混合光在這里被稱作輸出光。

在一些實施例中，已經被向下轉換或向上轉換的轉換后的光26可以用于激發存在于能量轉換層16內的其它光致發光材料18。使用從一種光致發光材料18輸出的轉換后的光26來激發另一種光致發光材料并以此類推的過程通常被稱為能量級聯并且可以作為實現各種顏色表現的可選方式。關于任何一種轉換原理，激發光24和轉換后的光26之間的波長差被稱作斯托克斯位移(stokesshift)且用作對應于光的波長變化的能量轉換過程的主要驅動機制。在這里所述的各種實施例中，每種光致發光結構10可以按照任何一種轉換原理操作。

可以通過使用多種方法將光致發光材料18分散在聚合物基體中以形成均勻混合物來制備能量轉換層16。這樣的方法可以包括從在液體載體介質14中的制劑制備能量轉換層16且將能量轉換層16涂到期望的基底12上。能量轉換層16可以通過涂裝(painting)、絲網印刷、噴涂、狹縫涂覆(slotcoating)、浸漬涂覆(dipcoating)、滾筒涂覆(rollercoating)和棒式涂覆(barcoating)應用到基底12。可選地，可以通過不使用液體載體介質14的方法來制備能量轉換層16。例如，可以通過將光致發光材料18分散在可以被結合到聚合物基體的固態溶液(在干燥狀態的均勻混合物)中而呈現能量轉換層16，聚合物基體可以通過擠出、注塑成型、壓縮成型、壓延成型、熱成型等而形成。之后可以使用本領域技術人員已知的任何方法將能量轉換層16結合到基底12內。當能量轉換層16包括子層時，可以順序涂覆每個子層以形成能量轉換層16。可選地，可以分別制備子層且之后層壓或壓印在一起以形成能量轉換層16。另外可選地，可以通過共擠出子層來形成能量轉換層16。

返回參考圖1a和1b，光致發光結構10可以可選地包括至少一個穩定層20以保護包含在能量轉換層16內的光致發光材料不被光解和熱降解。穩定層20可被配置為光學耦合到和粘附到能量轉換層16的單獨的層。可選地，穩定層20也可以與能量轉換層16整合。光致發光結構10也可以可選地包括光學耦合和粘附到穩定層20或其他層(例如沒有穩定層20時的轉換層16)的保護層22以保護光致發光結構10不受由環境暴露所產生的物理和化學損傷。穩定層20和/或保護層22可以通過每層的順序涂覆或印刷、順序?qū)訅夯驂河　⒒蛉魏纹渌线m的方式與能量轉換層16結合。

關于光致發光結構10的構建的附加信息在2011年11月8日提交的、由金斯利(kingsley)等人發明的、美國專利號為8,232,533、名稱為“用于高效電磁能量轉換和持續二次發射的光解穩定和環境穩定的多層結構”的專利中進行了公開，在此通過引用包含其全部公開內容。關于實現各種光發射的光致發光材料的制造和利用的附加信息參考由博茨等人發明的、美國專利號為8,207,511、名稱為“光致發光纖維、組合物以及由光致發光纖維和組合物制造的織物”的專利；由阿格拉沃爾(agrawal)等人發明的、美國專利號為8,247,761、名稱為“具有功能覆蓋層的光致發光標記”的專利；由金斯利(kingsley)等人發明的、美國專利號為8,519,359b2、名稱為“用于高效電磁能量轉換和持續二次發射的光解穩定和環境穩定的多層結構”的專利；由金斯利(kingsley)等人發明的、美國專利號為8,664,624b2、名稱為“用于產生持續二次發射的照明輸送系統”的專利；由阿格拉沃爾(agrawal)等人發明的、美國專利公開號為2012/0183677、名稱為“光致發光組合物、光致發光組合物的制造方法及其新用途”的專利申請；由金斯利(kingsley)等人發明的、美國專利號為9,057,021、名稱為“光致發光物體”的專利申請；以及由阿格拉沃爾(agrawal)等人發明的、美國專利公開號為2014/0103258a1、名稱為“鉻發光組合物和紡織品”的專利申請，通過引用將它們的全部內容結合于此。

根據一個實施例，設置在光致發光結構10內的光致發光材料18可以包括長持續磷光材料，磷光材料一經被激發光24充能就發射轉換后的光26。激發光24可以由任何激發源(任何自然和/或人工光源)發射。長持續磷光材料可以限定為能夠儲存激發光24并且在激發光24不再存在時的若干分鐘或小時的時間段內逐漸釋放轉換后的光26。衰減時間可以限定為激發光24激發結束與光致發光結構10發射的轉換后的光26的光強度落到0.32mcd/m²的最小能見度以下的時刻之間的時間。0.32mcd/m²的能見度大概是適于黑暗的人眼的敏感度的大體100倍，該能見度對應于本領域普通技術人員通常使用的基本照明水平。

根據一個實施例，長持續磷光材料可操作為在10分鐘的時間段之后以0.32mcd/m²的強度或高于該強度發射光。此外，長持續磷光材料可操作為在30分鐘的時間段以及在一些實施例中以大體長于60分鐘的時間段(例如該時間段可以延長24小時或更長，并且在一些情形中該時間段可以延長48小時)之后以高于0.32mcd/m²的強度或以該強度發射光。相應地，長持續磷光材料可以響應于來自發射激發光24的多個光源的激發而持續照明，光源是例如但不限于自然光源(如太陽)和/或人工光源42。來自任何激發源的激發光24的周期吸收可以提供長持續磷光材料的大體持續充能，從而提供一致的被動照明。在一些實施例中，光傳感器可以監測光致發光結構10的照明強度并且在照明強度落到0.32mcd/m²或任何其它預定強度水平以下時致動激發源。

長持續磷光材料可以對應于堿土鋁酸鹽和硅酸鹽，例如摻雜(di(釹鐠混合物))硅酸鹽或在激發光24不再存在時能夠持續一段時間發射光的任何其它化合物。可以利用一種或多種離子對長持續光致發光材料18進行摻雜，該離子可以對應于稀土元素，例如eu²⁺、tb³⁺和/或dy³⁺。根據一個非限制的示例性實施例，光致發光結構10包括從約30％到約55％的磷光材料、從約25％到約55％的液體載體介質、從約15％到約35％的聚合物樹脂、從約0.25％到約20％的穩定添加劑以及從約0％到約5％的增強性能的添加劑，各自基于制劑的重量。

根據一個實施例，光致發光結構10在未照明時是半透明的白色并且在一些示例中是反光的。一經光致發光結構10接收特定波長的激發光24，光致發光結構10就可以以任何所需亮度發射任何顏色的光(例如藍色或紅色)。根據一個實施例，藍色發光磷光材料可以具有結構li2zngeo4并且可以通過高溫固態反應方法或通過任何其它可行的方法和/或工藝來制備。余輝可以持續二到八小時的持續時間并且可以源于激發光24以及mn²⁺離子的d-d躍遷。

根據可選非限制的示例性實施例，100份的商業溶劑型聚氨酯樹脂(例如具有在甲苯/異丙醇中50％固體含量的聚氨酯的梅斯樹脂107-268)、125份的藍綠色長持續磷光劑(例如性能指示劑pi-bg20(performanceindicatorpi-bg20))以及包含位于二氧雜環戊烷內的0.1％的lumogen黃f083(lumogenyellowf083)的12.5份的染料溶液可以混合，從而產生低稀土礦物光致發光結構10。可以理解的是，這里提供的組分是非限制示例。因此，在不脫離本發明提供的教導的情況下，可以在光致發光結構10內使用本領域已知的任何磷光劑。而且，可以想到的是，在不脫離本發明提供的教導的情況下，也可以使用本領域已知的任何長持續磷光劑。

關于長持續光致發光材料的制造的附加信息在授予agrawal等的美國專利號為8,163,201，名稱為“高強度持續的光致發光制劑和物品以及用于制造它們的方法”的專利中進行公開，在此通過引用包含其全部內容。關于長持續磷光結構的附加信息參考授予yen等的美國專利號為6,953,536，名稱為“長持續磷光體和持續能量轉移技術”的專利；授予yen等的美國專利號為6,117,362，名稱為“長持續藍色磷光體”的專利；以及授予kingsley等人的美國專利號為8,952,341，名稱為“用于生產長持續發光的低稀土礦光致發光組合物以及其結構”的專利，通過引用將它們的全部內容結合于此。

參考圖2，總體上示出了安裝在車輛32前部30上的車標28。在其它實施例中，車標28可以位于其它位置，例如但不限于，車輛32的后部或側部。可選地，車標28可以設置在車輛32內側。車標28可以配置為以車輛制造廠的識別標記呈現的標志并且車標28包括總體上醒目地顯示在車輛32上的可視部分34。在當前說明的實施例中，車標28設置為鄰近格柵總成36，格柵總成36位于前部30的中間位置，由此容許迎面觀察車輛32的觀察者可以容易地查看車標28。如下面更加詳細描述的，車標28可以照明以為車輛32提供不同的造型元素。

參考圖3，根據一個實施例示例性地示出了車標28的可視部分34。可視部分34可以包括透明和/或半透明部分38和大體上不透明的部分40，不透明部分40可以配置為應用到可視部分34的不透明涂層。在可選的實施例中，不透明部分40可以保持為向車輛32的前端24開放。車標28也可以包括設置在車標28內側的一個或多個光源42。光源42可以配置為發光二極管，led發射表征為紫外光(波長在～10-400納米)、紫色光(波長在～380-450納米)或藍色光(波長在～450-495納米)的波長的光，從而利用歸因于這些類型的led的相對低的成本。此外，光源42可以包括印刷在車標28的內表面上并且配置為使光指向可視部分34的led。關于其中包含印刷led的車輛部件的構建的附加信息在2015年9月11日提交的、由斯圖爾特等人發明的、美國專利申請?zhí)枮?4/851,726，名稱為“被照明的轉向總成”的專利申請中進行了公開，在此通過引用包含其全部內容。

此外，車標28內的任何光源42可以配置為閃爍。閃爍的光源42的位置選擇為與可視部分34的彎角或邊緣處相對應。可以通過從相應的光源42發射的光而產生每個位置的閃爍效果，光源42設置于車標28內側。每個光源42可以被操作為在相應的閃爍位置上脈沖發射光。根據一個實施例，來自特定光源42的光脈沖可以持續約1/10到1/100秒并且光源42可以隨機地或以某種模式脈沖發射。

光源42可以配置為led，該led發射不會激發光致發光結構10而是傳輸穿過光致發光結構10以直接照明部分38上的對應閃爍位置的波長的光。可選地，光源42可以配置用于激發第二光致發光結構54，以使可視部分34可以以多種顏色照明。

參考圖4，根據一個實施例示出了車標28的剖視圖。車標28包括具有上述可視部分34的殼體46以及能夠固定到車輛32上的基底48。可視部分34可以是拱形，而基底48可以大體上是線形。殼體46和/或基底48可以由例如但不限于塑料的剛性材料構造并且可以通過聲波焊接或激光焊接組裝在一起。可選地，殼體46和基底48可以通過低壓嵌入成型組裝在一起。仍可選地，殼體46和基底48可以作為單個部件整體成型。

關于所說明的實施例，第一光致發光結構10可以設置在光源42上方，光源42被固定在殼體46內側。第一光致發光結構10可以配置為響應于從光源42接收到的激發光24而發射轉換后的光26。光源42可以被設置在柔性印刷電路板56上。可選地，光源42可以包括聚光光學裝置以有助于將光集中在預定位置。光源42可以設置在被固定到基底48的pcb56上。pcb56可以包括用于反射入射到其上的光的白色阻焊膜58。

根據一個實施例，從光源42發射的激發光24由光致發光結構10轉換為更長波長的光并且從光致發光結構10輸出。轉換后的光26對應于可見光，該可見光包括能夠被人眼檢測到的電磁光譜部分(波長在～390-700納米)并且該可見光可以表現為由單個波長所限定的各種顏色(例如紅色、綠色、藍色)或多個波長混合限定的各種顏色(例如白色)。由此，應該理解的是，光致發光結構10可以配置為使從光致發光結構10輸出的轉換后的光26能夠表現為單色光或多色光。根據一個實施例，光源42配置用于發射藍色光并且光致發光結構10配置用于將藍色光轉換為具有約4000k到5000k的色溫的中性白色光。轉換后的光26通過可視部分34從車標28逸出。為了獲得部分38的均勻的照明，光源42可以配置用于發射非聚焦的光并且在車標28內相應地間隔開，從而提供用于激發光致發光結構10的大體均勻分布的光。

光散射層52可以設置在第一光致發光結構10上方并且成型或可選地安裝在車標28內。光散射層52可以包括透明、半透明和/或不透明的部分，并且可以是有色的以及是所需顏色。光散射層52總體用于漫射由光源42發射的激發光24和/或由第一光致發光結構10發射的轉換后的光26，以消除熱點和陰影。根據一個實施例，光散射層52可以包括玻璃顆粒，該玻璃顆粒提供另外的光散射效果以進一步增強車標28的吸引力。

光散射層52可以由可固化的液體基涂層涂覆，該涂層產生用于增加耐久性的半透明層。可以根據本領域已知的各種方法來制造漫射層。例如，可以使用注塑成型工具、設備和工藝條件來制造光散射層52。進一步地，通過提供兩者之間的耐久密封的各種機械、化學和/或熱技術將光散射層52附接到殼體46和/或基底48。這些附接技術包括但不限于聲波焊接、振動焊接、熱板焊接、旋轉焊接和粘合接合。

第二光致發光結構54可以設置在光散射層52上方。第二光致發光結構54可以包含如上文所述的長持續磷光材料。第二光致發光結構54可以大體保護光散射層52免于uv降解，以在一些實施例中使光散射層52不需要uv穩定劑。而且，在一些實施例中，第二光致發光結構54可以成型或以其它方式結合到殼體46的可視部分34內。

根據一個實施例，第一光致發光結構10和第二光致發光結構54大體上是朗伯體(lambertian)，也就是，無論觀察者的視角如何第一光致發光結構10和第二光致發光結構54的表觀亮度大體上是恒定的。結果是轉換后的光26可以從第一光致發光結構10和第二光致發光結構54沿多個方向向外發射。關于圖4所示的實施例，轉換后的光26的一部分可以被傳輸穿過金屬層50并且從可視部分34輸出。轉換后的光26的另一部分可以被發射到殼體46內部并且成為pcb56的白色阻焊膜58的入射光。結果是轉換后的光26可以重定向回朝向光致發光結構10并且傳輸穿過光致發光結構10。而且，pcb56上的白色阻焊膜58的設置也有助于確保從光源42發射的最佳發光量到達光致發光結構10。例如，從一個或多個光源42發射的光的一部分反射離開光致發光結構10是可行的，由此引起光致發光結構10的激發降低。因此，可以通過提供用于將光重定向回到朝向光致發光結構10的方式為源自光源42并且包含在殼體46內的不規則傳播的光提供另一次激發光致發光結構10的機會。

仍參照圖4，殼體46和基底48容易看到的部分(例如可視部分34)可以著色為任何顏色或可以金屬化。例如，可以通過局部真空沉積將金屬層50應用到可視部分34的底面。根據可選的實施例，可以通過在其上電鍍薄的鉻層而將金屬層50應用到殼體46或基底48的任何部分。仍可選地，為了美觀的目的可以使用鉻的仿制品。金屬層50或它的某部分可以是透明和/或半透明的以容許光從其間穿過。

由光源42發射的激發光24和第一光致發光結構10發射的轉換后的光26可以被引導通過光散射層52。轉換后的光26和激發光24之后被引導穿過第二光致發光結構54、金屬層50并且最終穿過殼體46的可視部分34。因此，根據圖4的實施例，第一光致發光結構10可以使由其發射的轉換后的光26和/或由光源42發射的激發光24漫射。光散射層52可以進一步漫射光，由此作為第二漫射體。此外，第二光致發光結構54可以使由其發射的光和/或穿過其間的光漫射以形成第三漫射體。通過使用多個漫射體，車標28可以表現為對于觀察者而言具有明顯的深度和/或均勻的照明。

參照圖5，根據可選的實施例示出了沿圖3的線iv-iv截取的車標28的剖視圖。如上文所述，車標28包括基底48，可以通過附接點60將基底48固定到車輛32。任何可行的方式可以用于將車標28附接到車輛32，包括但不限于緊固件、粘結劑、焊接、將車標28與車輛部件整體成型和/或本領域已知的任何其它方法。基底48可以是深色高光澤材料，由此隱藏車標28的任何電路和附接點60。

如圖5中所示，光散射層52配置為多個珠狀物。珠狀物可以由玻璃和/或聚合物材料制成。根據一個實施例，珠狀物在尺寸和/或形狀上大體是單分散的。根據可選的實施例，珠狀物可以配置為隨機分布在光散射層52內的各種尺寸和/或形狀。此外或可選地，第一光致發光結構10和/或第二光致發光結構54可以設置在珠狀物內。

相應地，由光源42發射的光可以被引導穿過作為第一漫射體的第一光致發光結構10。微多面化表面可以進一步漫射光。接下來，光散射層52可以進一步漫射光，由此形成第三漫射體。第二光致發光結構54之后可以用作在輸出光離開車標28的可視部分34之前的第四漫射體。

參照圖6，根據一個實施例示出了沿圖3的線iv-iv截取的車標28的剖視圖。如所示的，第二光致發光結構54被結合到光源42上方的透明和/或半透明的縱長元件62內。縱長元件62可以具有表面64，該表面被涂覆、粗糙化和/或微多面化以有助于光的漫射性能。粗糙化的表面64可以代替上述光漫射部件或與其一起產生另外的光漫射效果，光漫射部件包括但不限于第一光致發光結構10和第二光致發光結構54以及光散射層52。

此外，縱長元件62也可以是彎曲的，例如圖6中所示的向外彎曲或凹的形狀，從而優化光的漫射效果。在可選的實施例中，光漫射材料可以應用到或設置在一些或全部光源42上，光源42設置在車標28內。

如圖6所示，光源42可操作地與光學級別的光導66連接，光導66是適于傳輸光的大體透明或半透明的光導。光導66可以由剛性材料制成，剛性材料由可固化的基底組成，例如可聚合化合物、透明模具材料或其混合物。丙烯酸酯以及已知的玻璃替代物的聚甲基丙烯酸甲酯通常也用于形成剛性光導管。聚碳酸酯材料也被用于注塑成型過程中以形成剛性光導66。

進一步地，光導66可以是柔性光導66，其中合適的柔性材料被用于形成光導66。這樣的柔性材料包括聚氨酯、硅樹脂、熱塑性聚氨酯或其它類似的光學級柔性材料。無論光導66是柔性或剛性，在成型時，光導66是大體光學透明和/或半透明的并且能夠傳輸光。光導66可以被稱作光導管、光板、光條或由透明或大體半透明的塑料制成的任何其它載光或光傳輸基底。將光導66附接到元件48的已知方法包括通過使用粘合劑——例如通過使用雙面膠帶——或通過例如成型到基底48內的支架的機械連接件將預制光導66結合在車標28內。

可選地，可以通過多級成型工藝使基底48和光導66整體成型。由于在模具內執行制造和組裝步驟，因此成型的多材料物體容許組裝操作和生產周期時間的顯著減少。而且，可以改善產品質量，并且可以降低制造缺陷的可能性以及總的制造成本。在多材料注塑成型中，多種不同材料被注塑到多級模具中。在成型階段期間，不被填充的模具部分被暫時阻塞。在第一種注塑材料設置之后，然后打開模具的一個或多個被阻塞的部分并且注塑接下來的材料。該工藝持續至產生所需的多材料部分。

根據一個實施例，多級成型工藝被用于產生光導66的部分，該部分與光源42整體成型。在多材料注塑成型工藝期間，也可以將另外的光學裝置成型到光導66內。開始時，通過第一注塑成型步驟或在需要的情況下通過后續步驟成型基底48。之后在第二注塑成型步驟中將光導66成型和連接到基底48。當封裝光源42時，光導66的整體成型部分可以保護光導66和/或另外的部件免受由環境暴露所引起的物理和化學損傷。

在可選的實施例中，在其中一個注塑步驟期間可以增加另外的部件或在后續增加另外的注塑以將更多的部件附接到基底48。在一些實施例中，光導66可以具有應用到光導上或其內的光致發光材料18。

在操作中，光源42可以發射第一和/或第二波長的激發光24，由此激發第一光致發光結構10和/或第二光致發光結構54。由第一光致發光結構10和/或第二光致發光結構54發射的轉換后的光26可以混合，由此發射各種顏色的輸出光。例如，可以從車標28輸出大體白色光。在可選的實施例中，第一光致發光結構10和第二光致發光結構54可以以任何顏色混合，該顏色是移除基于形成車標28所使用的材料的車標28的任何固有色調所需的。例如，如聚碳酸酯的塑料可以自然地具有淡黃色色調。然而，可以通過使用第一光致發光結構10和/或第二光致發光結構54來遮蔽該色調，由此使車標28以任何所需顏色照明并且表現為任何所需顏色。可選地，在不使用第一光致發光結構10和/或第二光致發光結構54的情況下，任何類型的光源——多色或單色的——可以用于使車標28以任何所需顏色照明。

參考圖7，總體示出了車輛32的框圖，其中實施有車標28。車標28包括與光源42通信的控制器68。控制器68可以包括存儲器72，存儲器72具有包含在其內由控制器68的處理器70執行的指令。控制器68可以經由位于車輛32上的電源74為光源42提供電能。此外，控制器68可以配置為基于反饋來控制車標28內的每個光源42發射的激發光24，反饋是從一個或多個車輛控制模塊76接收的，車輛控制模塊76是例如但不限于車身控制模塊、發動機控制模塊、轉向控制模塊、制動控制模塊等或它們的組合。通過控制光源42的光輸出，車標28可以以多種顏色和/或模式照明以提供例如多彩外觀的美感外觀或可以向意向的觀察者提供車輛信息。例如，由車標28提供的照明可以用于眾多車輛應用，例如但不限于尋車特性、遠程啟動指示器、車門鎖指示器、車門微開指示器、運行燈等。

在操作中，第一光致發光結構10和/或第二光致發光結構54接收激發光24并且相應地由其發射轉換后的光26。第一光致發光結構10和/或第二光致發光結構54可以包含長持續磷光材料，以使光致發光結構10、54在激發光24不再存在之后的時間段內持續發射轉換后的光26。例如，根據一個實施例，第一光致發光結構10和/或第二光致發光結構54可以在移除激發光24之后的八個小時內繼續發射光。

在可選的實施例中，光源42可以以預定時間脈沖發射光，例如每五分鐘，以再次激發設置在第一光致發光結構10和/或第二光致發光結構54內的磷光材料，從而以高于預定強度的強度持續發射轉換后的光26。在不脫離這里提供的教導的情況下，控制器68可以從任何光源42以任何頻率脈沖發射光。

光致發光結構10、54可以呈現周期的單色或多色照明。例如，控制器68可以激勵光源42周期地僅發射第一波長的激發光24，以使第一光致發光結構10以第一顏色周期地照明。可選地，控制器68可以激勵光源42周期地僅發射第二波長的激發光24，以使第二光致發光結構54以第二顏色周期地照明。可選地，控制器68可以激勵光源42同時并且周期地發射第一和第二波長的激發光24，以使第一光致發光結構10和第二光致發光結構54同時以第三顏色照明，第三顏色由第一顏色和第二顏色的相加混合光所限定。仍可選地，控制器68可以激勵光源42在周期地發射第一波長和第二波長的激發光24之間交替，以使第一光致發光結構10和第二光致發光結構54通過在第一顏色和第二顏色之間交替而周期地照明。控制器68可以激勵光源42以規則的時間間隔和/或不規則的時間間隔周期地發射第一和/或第二波長的激發光24。

在另一實施例中，車標28可以包括用戶界面78。用戶界面78可以配置為使用戶可以控制由光源42發射的激發光24的波長。這樣的配置容許用戶控制車標28的照明模式。

關于上述示例，控制器68可以通過脈沖寬度調節或電流控制來改變激發光24的第一和第二波長的發射強度。同樣地，控制器68可以使每個光源42的電能從穩態電流的1倍變到5倍，從而改變每種照明的顏色和亮度。控制器68也可以同時以單個多色的光源42內的多種顏色照明，由此產生另外的顏色配置。

在一些實施例中，控制器68可以配置為通過發送控制信號來調節發射光的顏色，該信號用于調節光源42的強度或能量輸出水平。例如，如果光源42配置為以低水平發射激發光24，大體全部激發光24可以被第一光致發光結構10和/或第二光致發光結構54轉換為轉換后的光26。在該配置中，對應于轉換后的光26的光的顏色可以與車標28發射光的顏色相對應。如果光源42配置為以高水平發射激發光24，僅部分激發光24可以被第一光致發光結構10和/或第二光致發光結構54轉換為轉換后的光26。在該配置中，對應于激發光24和轉換后的光26的混合光的顏色可以作為發射光而被輸出。以這種方式，控制器68可以控制發射光的輸出顏色。

雖然低水平和高水平的強度參照激發光24進行說明，但應理解的是，激發光24的強度可以在不同的強度水平之間變化以調整對應于車標28發射的光的顏色色調。可以基于預定狀況手動改變或通過控制器68自動改變強度的變化。根據一個實施例，當光傳感器感測到白天狀況時，可以由車標28輸出第一強度。當光傳感器確定車輛32在低光環境中操作時，可以由車標28輸出第二強度。

如這里所述，轉換后的光26的顏色可以主要取決于第一光致發光結構10和第二光致發光結構54中所使用的特定光致發光材料18。此外，第一光致發光結構10和第二光致發光結構54的轉換能力可以主要取決于第一光致發光結構10和第二光致發光結構54內所使用的光致發光材料18的含量。通過調整光源42輸出的強度范圍，這里所述的光致發光結構10、54內的光致發光材料18的含量、類型和比例可操作為通過將激發光24與轉換后的光26混合來產生發射光的各種顏色色調。而且，第一光致發光結構10和第二光致發光結構54可以包括配置為在不同時間長度內發射轉換后的光26的各種光致發光材料18。

相應地，這里已經有利地描述了車輛照明車標。該車標提供多種益處，包括用于產生照明的高效且有成本效益的裝置，該照明可以用作增加車輛或具有設置在其上的標志的任何其它產品的精致性的區別造型元件。

同樣應當重點注意的是，在示例性實施例中示出的本發明元件的構造和設置僅僅是說明。雖然在本發明中僅對本發明的幾個實施例進行了詳細描述，但查閱本發明的本領域技術人員容易理解在實質上不脫離所述主題的創新教導和有利之處的情況下，許多變化是可行的(例如各種元件的大小、尺寸、結構、形狀和比例、參數值、安裝設置、材料的使用、顏色、取向等)。例如，顯示為整體成型的元件可以構造為多個部件或以多個部分示出的元件可以整體成型，交互操作可以反轉或以其它方式變化，結構和/或元件或連接件或其它系統元件的長度或?qū)挾瓤梢宰兓O(shè)置在元件之間的調整位置的性質或數量可以變化。應當注意的是，系統的元件和/或總成可以由提供足夠的強度或耐久性的各種材料中的任何種類、以多種顏色中的任何顏色、紋理和它們的組合來構造。相應地，所有這樣的變化旨在包括于本發明的范圍內。在不脫離本發明精神的情況下，可以在期望的和其它示例性實施例的設計、操作狀況和設置中做出其它替換、改變、變化和省略。

應當理解的是，任何所述程序或在所述程序中的步驟可以與所述的其它程序或步驟組合以形成在本發明范圍內的結構。這里所述的示例性結構和程序是用于說明的目的而并非解釋成限制。

應當理解的是，在不脫離本發明構思的情況下，可以對上述結構做出變化和修改，并且進一步應當理解的是，這些構思旨在被下述權利要求覆蓋，除非這些權利要求通過其文字另有明確表述。
