本公開涉及一種用于車輛的驅動系統以及車輛。

背景技術：

1、隨著車輛的逐漸發展，車輛內部的空間越來越緊湊，電驅動系統作為車輛的重要?jiǎng)恿ο到y(tǒng)，對輕量化、小型化、集成化、多功能化和降低成本的要求越來越高。電驅動系統主要包括電機、電機控制器組件、齒輪箱組件等，其中電機控制器組件提供電力轉換以及電池的充放電功能。

2、在已知的方案中，通常將電機控制器組件集成在一起形成多合一產品，從而實現集成化、多功能化等要求。在這些方案中，不同產品的冷卻通道之間的連接通常采用外部管道，即軟管的形式來實現。使用軟管對產品的冷卻通道進出口結構沒有較多限制且方便布置，是目前常用的連接方式。但是，這種連接方式會造成系統成本較高、集成度較低，并且由于所在的車輛環境而存在軟管腐蝕、老化的問題，這進一步增加了成本。在另外一些方案中，將冷卻通道集成在產品殼體內，盡管這種方式的集成度高且外部連接結構減少，但是對內部空間需求較高，導致整個系統的尺寸較大。

3、因此，本領域需要一種能夠解決上述問題的驅動系統。

技術實現思路

1、因此，本公開的目的在于提供一種用于車輛的驅動系統以及車輛，所述驅動系統通過與殼體一體成型的冷卻通道連接結構來實現不同方向上的連通，避免了使用軟管的連接，因此靈活性高、壽命長、成本低廉。

2、通過下文所述的用于車輛的驅動系統以及車輛來實現上述目的。

3、本公開提供了一種用于車輛的驅動系統，所述驅動系統包括：

4、第一殼體，設置有第一冷卻通道；以及

5、第一冷卻通道連接結構，與所述第一殼體一體成型且與所述第一冷卻通道連通，

6、其中，所述第一冷卻通道連接結構包括朝向第一方向敞開的第一接口和朝向與第一方向不同的第二方向敞開的第二接口，所述第一接口和所述第二接口中的一個能夠被選擇性地封閉。

7、在一實施方式中，所述驅動系統還包括：

8、第二殼體，設置有第二冷卻通道；以及

9、第二冷卻通道連接結構，與所述第二殼體一體成型且與所述第二冷卻通道連通，

10、其中，所述第二冷卻通道連接結構與所述第一冷卻通道連接結構的第一接口密封接合，所述第一冷卻通道連接結構的第二接口被封閉。

11、在一實施方式中，所述驅動系統還包括轉接部件，其與所述第一冷卻通道連接結構的第二接口接合，所述第一冷卻通道連接結構的第一接口被封閉。

12、在一實施方式中，所述驅動系統還包括：

13、第三殼體，設置有第三冷卻通道；

14、第三冷卻通道連接結構，與所述第三殼體一體成型且與第三冷卻通道連通；以及

15、第一額外冷卻通道連接結構，與所述第一殼體一體成型且與所述第一冷卻通道連通，

16、其中，所述第一額外冷卻通道連接結構包括朝向第三方向敞開的第三接口和朝向與第三方向不同的第四方向敞開的第四接口，以及

17、所述第三冷卻通道連接結構與所述第三接口密封接合，所述第四接口被封閉。

18、在一實施方式中，所述第一冷卻通道連接結構與所述第二冷卻通道連接結構之間設置有第一密封環；和/或所述第一額外冷卻通道連接結構與所述第三冷卻通道連接結構之間設置有第二密封環。

19、在一實施方式中，所述第一冷卻通道連接結構和第一額外冷卻通道連接結構具有凹口的形式，所述第二冷卻通道連接結構和第三冷卻通道連接結構具有能夠插入所述凹口內且與所述凹口匹配的凸起接頭的形式。

20、在一實施方式中，所述第一密封環和第二密封環分別被彈性變形地夾置在相應凸起接頭的外壁與相應凹口的內壁之間。

21、在一實施方式中，所述凸起接頭的外壁上設置有用于安裝相應密封環的環形凹槽。

22、在一實施方式中，所述轉接部件的一端與所述第一冷卻通道連接結構的第二接口接合，另一端接合至所述車輛的其他冷卻設備。

23、在一實施方式中，所述第一冷卻通道連接結構、所述第二冷卻通道連接結構、所述第一額外冷卻通道連接結構以及所述第三冷卻通道連接結構中的至少一個設置在相應殼體的外側。

24、在一實施方式中，所述第一殼體內包括有電機控制器，所述第二殼體內包括有電壓轉換器、車載充電器以及電源分配器，所述第三殼體內包括有電機和減速箱。

25、在一實施方式中，所述第二殼體上設置有第二冷卻通道出口，所述第三殼體上設置有第三冷卻通道入口，所述第二冷卻通道出口與所述第三冷卻通道入口之間通過額外的管道連通。

26、在一實施方式中，所述第一冷卻通道設置于所述第一殼體的底壁上且對應于所述電機控制器。

27、在一實施方式中，所述第二冷卻通道設置于所述第二殼體的側壁和底壁上。

28、在一實施方式中，冷卻介質以循環方式依次流經所述第三冷卻通道、所述第一冷卻通道和所述第二冷卻通道。

29、本公開還提供了一種車輛，所述車輛包括如上文所述的驅動系統。

30、本公開的實施例具有如下優勢：通過設置具有朝向不同方向敞開的接口的冷卻通道連接結構，本公開的驅動系統的靈活性較高，可以適用于不同的殼體排列方式，并且可以根據需求來定制，使系統平臺化且縮短開發周期；通過不同殼體的冷卻通道密封結構的直接密封接合，避免了軟管的使用，因此解決了腐蝕和老化的問題，從而降低了成本、提高了使用壽命；冷卻通道密封結構的直接接合還減小了冷卻劑流通過程中的壓降；通過將冷卻通道密封結構與殼體集成在一起，提高了驅動系統的集成度，減少了外部連接結構，實現了系統的小型化；通過將冷卻通道密封結構設置在殼體的外側，進一步減小了系統的尺寸。

技術特征：

1.一種用于車輛的驅動系統，其特征在于，所述驅動系統包括：

2.根據權利要求1所述的驅動系統，其特征在于，所述驅動系統還包括：

3.根據權利要求1所述的驅動系統，其特征在于，所述驅動系統還包括轉接部件(4)，其與所述第一冷卻通道連接結構(11)的第二接口接合，所述第一冷卻通道連接結構(11)的第一接口被封閉。

4.根據權利要求2所述的驅動系統，其特征在于，所述驅動系統還包括：

5.根據權利要求4所述的驅動系統，其特征在于，所述第一冷卻通道連接結構(11)與所述第二冷卻通道連接結構(12)之間設置有第一密封環(15)；和/或所述第一額外冷卻通道連接結構(14)與所述第三冷卻通道連接結構(13)之間設置有第二密封環。

6.根據權利要求5所述的驅動系統，其特征在于，所述第一冷卻通道連接結構(11)和第一額外冷卻通道連接結構(14)具有凹口的形式，所述第二冷卻通道連接結構(12)和第三冷卻通道連接結構(13)具有能夠插入所述凹口內且與所述凹口匹配的凸起接頭的形式。

7.根據權利要求6所述的驅動系統，其特征在于，所述第一密封環(15)和第二密封環分別被彈性變形地夾置在相應凸起接頭的外壁與相應凹口的內壁之間。

8.根據權利要求7所述的驅動系統，其特征在于，所述凸起接頭的外壁上設置有用于安裝相應密封環的環形凹槽。

9.根據權利要求3所述的驅動系統，其特征在于，所述轉接部件(4)的一端與所述第一冷卻通道連接結構(11)的第二接口(21)接合，另一端接合至所述車輛的其他冷卻設備。

10.根據權利要求4所述的驅動系統，其特征在于，所述第一冷卻通道連接結構(11)、所述第二冷卻通道連接結構(12)、所述第一額外冷卻通道連接結構(14)以及所述第三冷卻通道連接結構(13)中的至少一個設置在相應殼體的外側。

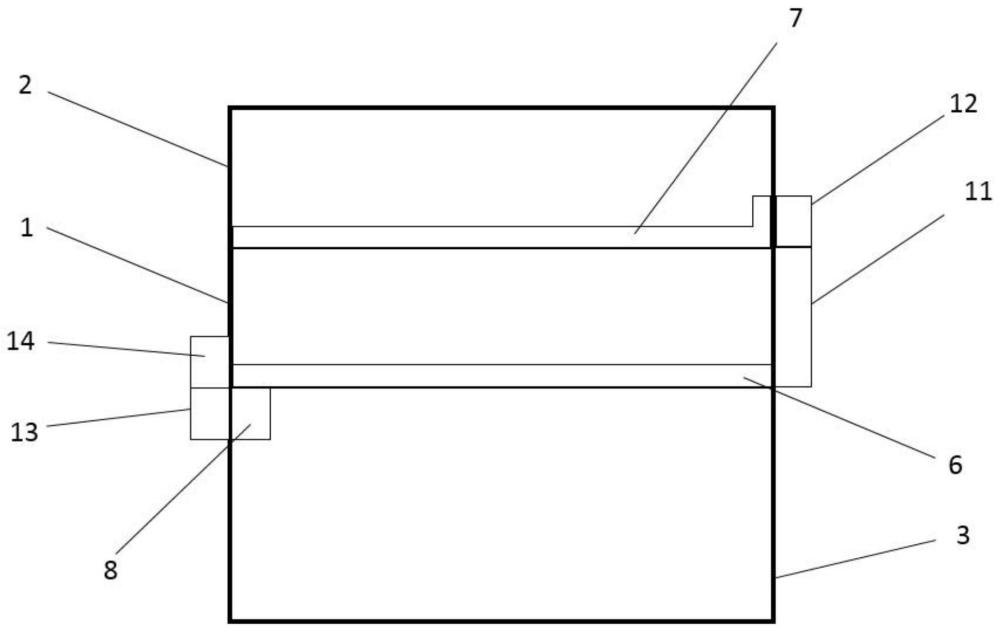

11.根據權利要求4所述的驅動系統，其特征在于，所述第一殼體(1)內包括有電機控制器，所述第二殼體(2)內包括有電壓轉換器、車載充電器以及電源分配器，所述第三殼體(3)內包括有電機和減速箱。

12.根據權利要求11所述的驅動系統，其特征在于，所述第二殼體(2)上設置有第二冷卻通道出口(16)，所述第三殼體(3)上設置有第三冷卻通道入口，所述第二冷卻通道出口(16)與所述第三冷卻通道入口之間通過額外的管道連通。

13.根據權利要求11所述的驅動系統，其特征在于，所述第一冷卻通道(6)設置于所述第一殼體(1)的底壁上且對應于所述電機控制器。

14.根據權利要求11所述的驅動系統，其特征在于，所述第二冷卻通道(7)設置于所述第二殼體(2)的側壁和底壁上。

15.根據權利要求11所述的驅動系統，其特征在于，冷卻介質以循環方式依次流經所述第三冷卻通道、所述第一冷卻通道(6)和所述第二冷卻通道(7)。

16.一種車輛，其特征在于，所述車輛包括如權利要求1至15中任一項所述的驅動系統。

技術總結
本公開提供了一種用于車輛的驅動系統以及車輛，所述驅動系統包括：第一殼體，設置有第一冷卻通道；以及第一冷卻通道連接結構，與所述第一殼體一體成型且與所述第一冷卻通道連通，其中，所述第一冷卻通道連接結構包括朝向第一方向敞開的第一接口和朝向與第一方向不同的第二方向敞開的第二接口，所述第一接口和所述第二接口中的一個能夠被選擇性地封閉。

技術研發人員：魏浩欽,李惠鵬,楚志超
受保護的技術使用者：法雷奧新能源汽車德國有限責任公司
技術研發日：
技術公布日：2025/4/28
