本技術涉及存儲裝置，特別涉及一種金屬連接件存儲裝置。

背景技術：

1、金屬連接件主要有鉚釘、螺栓、高強度螺栓、焊條和樞，材質有鋼、鐵、鋁、合金、鉻等，金屬連接件形狀及數量多種多樣，為方便工作人員可以及時取用到符合使用要求的金屬連接件通常將起放置在金屬連接件存儲裝置內，存儲裝置主要可以對金屬連接件實現收納的目的。

2、存儲裝置內部處于一個空腔狀態，因此大量的金屬連接件就需要一同放入到存儲裝置內部中，由于金屬連接件的種類比較多，裝入到存儲裝置內部后比較雜亂，因此在需要使用特定的金屬連接件時，挑選的時間比較長，不夠實用，且對較大體積的金屬連接件就需要放入到另外的一個存儲裝置的內部，存儲裝置不能調節存儲的空間，為此設計一種金屬連接件存儲裝置尤為重要。

技術實現思路

1、本實用新型的目的在于提供一種金屬連接件存儲裝置，以解決上述背景技術中提出的在需要使用特定的金屬連接件時，挑選的時間比較長，不夠實用，且對較大體積的金屬連接件就需要放入到另外的一個存儲裝置的內部的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種金屬連接件存儲裝置，包括存儲箱體，所述存儲箱體頂端的兩側均活動鉸接有密封蓋板，所述存儲箱體的正面開設有拆分槽，所述拆分槽的內部活動安裝有觀察門，所述存儲箱體的一側活動安裝有輔助板，所述存儲箱體內壁的兩側均固定安裝有固定板，兩個所述固定板的頂端均設置有兩個固定桿，四個所述固定桿的一端均設置有伸縮桿，四個所述伸縮桿的一端設置有第一收納盒，所述存儲箱體的內部設置有兩個抵接板，兩個所述抵接板的頂部設置有第二收納盒，所述存儲箱體的內部設置有第三收納盒。

3、作為本實用新型的一種優選技術方案，四個所述伸縮桿的一端分別與四個固定桿的一端活動穿插連接，四個所述伸縮桿的外部均纏繞有彈簧。

4、作為本實用新型的一種優選技術方案，四個所述彈簧的一端分別與四個固定桿的一端固定連接，四個所述伸縮桿的直徑均小于四個固定桿的直徑。

5、作為本實用新型的一種優選技術方案，所述第三收納盒在存儲箱體的內部滑動，所述第二收納盒的底部在兩個抵接板的頂部滑動。

6、作為本實用新型的一種優選技術方案，兩個所述抵接板設置的位置相對應。

7、作為本實用新型的一種優選技術方案，所述存儲箱體的兩側均開設有多個圓孔，其中一部分所述圓孔的內部均螺紋轉動安裝有螺桿。

8、作為本實用新型的一種優選技術方案，相鄰的兩個所述螺桿設置的位置均相對應。

9、與現有技術相比，本實用新型的有益效果是：

10、1、本實用新型一種金屬連接件存儲裝置，通過設置了固定板、伸縮桿、彈簧、圓孔、螺桿和觀察門，第一收納盒的底部依靠著四個伸縮桿進行支撐，金屬連接件的體積較大時，可以向下按動第一收納盒,伸縮桿的一端逐漸在固定桿的一端向下移動，此時，第一收納盒的高度逐漸降低，可以存儲較大體積的金屬連接件，依次將多個螺桿分別嵌入到圓孔的內部，依次轉動螺桿，使螺桿的表面與第一收納盒的頂部相互抵接，從而可以將第一收納盒限位在存儲箱體的內部，通過該結構提高了存儲裝置對金屬連接件存儲的范圍，且透過透明玻璃制成的觀察門，可以清晰的看到金屬零部件的種類，方便后續對金屬零部件篩分。

11、2、本實用新型一種金屬連接件存儲裝置，通過設置了抵接板、第二收納盒、第三收納盒和輔助板，可以更換不同高度的第三收納盒將其放入到存儲箱體的內部，因此增加了對金屬連接件存儲的空間，第二收納盒的底部分別與兩個抵接板的表面相互接觸，在存儲箱體的一側向外拉動第二收納盒時，即可將其抽離出，而第三收納盒是從存儲箱體的正面拉出，翻轉兩個密封蓋板，可以將第一收納盒內部存儲的金屬連接件挑選出，因此根據三者的拉動方式，互不干擾，便于挑選合適的金屬連接件。

技術特征：

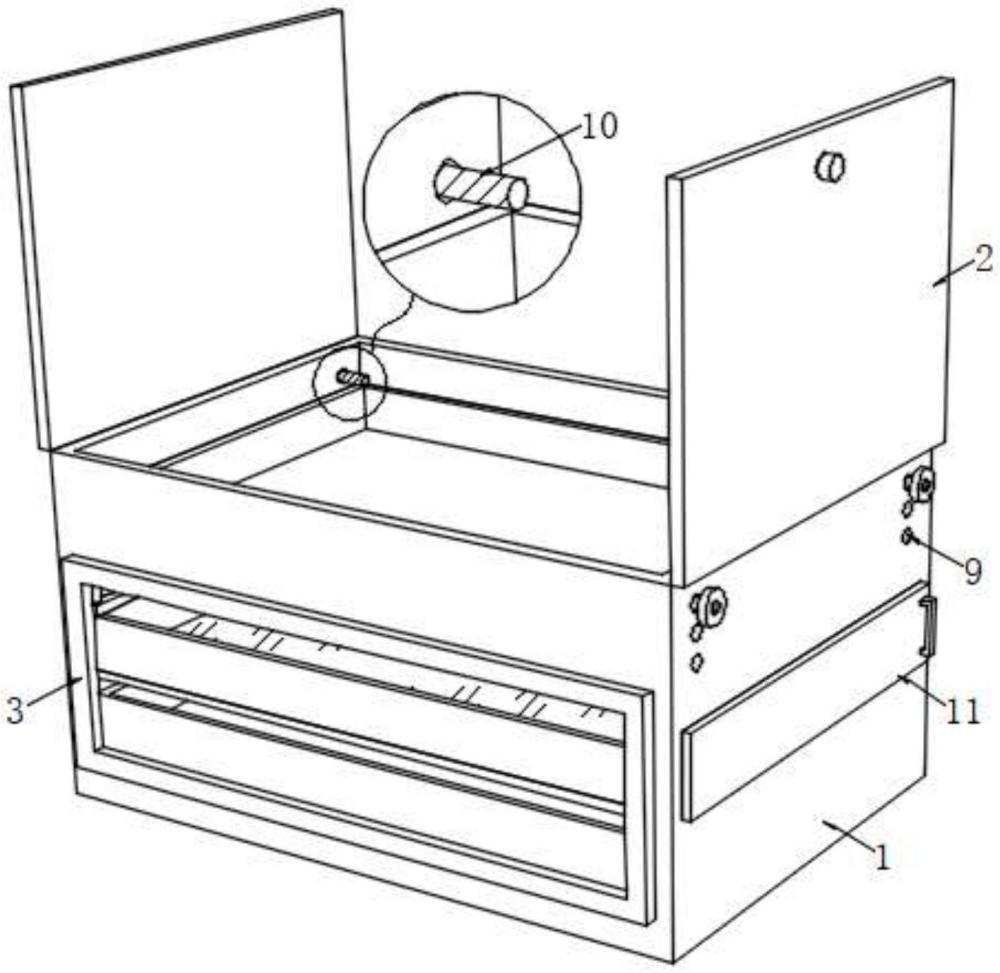

1.一種金屬連接件存儲裝置，包括存儲箱體(1)，其特征在于：所述存儲箱體(1)頂端的兩側均活動鉸接有密封蓋板(2)，所述存儲箱體(1)的正面開設有拆分槽(15)，所述拆分槽(15)的內部活動安裝有觀察門(3)，所述存儲箱體(1)的一側活動安裝有輔助板(11)，所述存儲箱體(1)內壁的兩側均固定安裝有固定板(4)，兩個所述固定板(4)的頂端均設置有兩個固定桿(5)，四個所述固定桿(5)的一端均設置有伸縮桿(6)，四個所述伸縮桿(6)的一端設置有第一收納盒(8)，所述存儲箱體(1)的內部設置有兩個抵接板(12)，兩個所述抵接板(12)的頂部設置有第二收納盒(13)，所述存儲箱體(1)的內部設置有第三收納盒(14)。

2.根據權利要求1所述的一種金屬連接件存儲裝置，其特征在于：四個所述伸縮桿(6)的一端分別與四個固定桿(5)的一端活動穿插連接，四個所述伸縮桿(6)的外部均纏繞有彈簧(7)。

3.根據權利要求2所述的一種金屬連接件存儲裝置，其特征在于：四個所述彈簧(7)的一端分別與四個固定桿(5)的一端固定連接，四個所述伸縮桿(6)的直徑均小于四個固定桿(5)的直徑。

4.根據權利要求1所述的一種金屬連接件存儲裝置，其特征在于：所述第三收納盒(14)在存儲箱體(1)的內部滑動，所述第二收納盒(13)的底部在兩個抵接板(12)的頂部滑動。

5.根據權利要求4所述的一種金屬連接件存儲裝置，其特征在于：兩個所述抵接板(12)設置的位置相對應。

6.根據權利要求1所述的一種金屬連接件存儲裝置，其特征在于：所述存儲箱體(1)的兩側均開設有多個圓孔(9)，其中一部分所述圓孔(9)的內部均螺紋轉動安裝有螺桿(10)。

7.根據權利要求6所述的一種金屬連接件存儲裝置，其特征在于：相鄰的兩個所述螺桿(10)設置的位置均相對應。

技術總結
本技術公開了一種金屬連接件存儲裝置，包括存儲箱體，存儲箱體頂端的兩側均活動鉸接有密封蓋板，存儲箱體的正面開設有拆分槽，拆分槽的內部活動安裝有觀察門，存儲箱體的一側活動安裝有輔助板，存儲箱體內壁的兩側均固定安裝有固定板，兩個固定板的頂端均設置有兩個固定桿，通過設置了固定板、伸縮桿、彈簧、圓孔、螺桿和觀察門，第一收納盒的底部依靠著四個伸縮桿進行支撐，金屬連接件的體積較大時，可以向下按動第一收納盒,從而可以將第一收納盒限位在存儲箱體的內部，通過該結構提高了存儲裝置對金屬連接件存儲的范圍，且透過透明玻璃制成的觀察門，可以清晰的看到金屬零部件的種類，方便后續對金屬零部件篩分。

技術研發人員：宋殿清,王福興,朱明鶴
受保護的技術使用者：大連隆恒機械制造有限公司
技術研發日：20240712
技術公布日：2025/4/28
