本技術涉及農業機械，具體地說，涉及田間管理智慧平臺。

背景技術：

1、田間管理智慧平臺是應用在田間作業的裝置；平臺本體包括架體，架體設有驅動件驅動車輪轉動，帶動平臺自動移動，還可進行遠程控制；這種平臺能夠裝載不同的農機設備，如用于犁地、播種、噴藥等農機設備，將設備與平臺組裝后即可實現自動作業。

2、現有的平臺應用在農田內，當出現雨雪天氣使農田內土壤濕潤后，車輪極易附著泥土；而泥土的含水量不同會帶來不同的麻煩；例如含水量較低的泥土，其容易在輪胎上堆積較厚的一層，當多個輪子表面堆積不同厚度的泥土?xí)r，會使得平臺移動過程中的穩定性大大降低，對作業造成影響，并且清理起來較為麻煩；而含水量較高的泥土，輪胎容易將其濺起附著在架體表面，需要花時間清理。

技術實現思路

1、本實用新型提供了田間管理智慧平臺，其能夠克服現有技術的車輪容易附著泥土對作業造成影響的缺陷。

2、根據本實用新型的田間管理智慧平臺，其包括本體，本體包括架體，架體包括2個平行設置的支撐架，所述2個支撐架之間設有支撐座；支撐架的兩端處均設有輪胎；

3、支撐架靠近輪胎處設有插板，插板處設有朝向輪胎方向延伸的刮板。

4、通過本實用新型的刮板，能夠在平臺移動的過程中，及時對輪胎附著的泥土進行刮除，避免輪胎堆積較厚的泥土對作業造成影響，例如造成移動時打滑、顛簸的情況；同時及時清理也免除了后續平臺離開田間后，需要人為通過工具鏟除，并處理鏟除后的大量泥土的麻煩。

5、其中，刮板朝輪胎外圈表面方向延伸的設置，使得刮板可以貼近輪胎表面，從而在輪胎轉動時將輪胎表面的泥土進行刮除。

6、作為優選，支撐架的一側設有擋板，擋板的一側處設有安裝板，安裝板設有若干沿架體高度方向間隔設置的定位孔；支撐架的側壁處設有第一安裝孔，第一安裝孔處設有緊固件與任一定位孔連接。

7、本實用新型中，通過若干定位孔的設置，使得刮板可以進行高度調整，從而可以適應不同尺寸的輪胎，使刮板與不同尺寸的輪胎配合實現刮除泥土。

8、作為優選，擋板遠離安裝板的一側設有插接腔，擋板還設有貫穿上下兩端以及插接腔的穿槽；插板與插接腔配合滑動。

9、本實用新型中，通過插接腔的設置，使得插板和刮板移動，從而在不使用時將刮板遠離輪胎；在使用時將刮板靠近輪胎。

10、作為優選，刮板的形狀呈彎折狀；刮板的一端設有凹槽；凹槽的形狀呈弧形，且凹槽的弧度與輪胎外圈的弧度吻合。

11、本實用新型中，通過刮板彎折狀的設置，使得凹槽可以與輪胎外圈表面更好的貼合，從而提高刮除泥土的效果。

12、作為優選，插板處設有調節件；調節件包括支撐板，支撐板設有與第一安裝孔對應的第二安裝孔，并連接在架體與安裝板之間；調節件還包括連接在插板遠離刮板的一端面，并且穿過穿槽的調節板，調節板轉動配合有螺桿；支撐板設有與螺桿螺紋配合的調節孔；螺桿的另一端設有旋鈕。

13、本實用新型中，通過調節件的設置，使得刮板的位置可以精準的調節并且可以進行定位，從而提升便捷性。

14、作為優選，支撐座還設有用于驅動輪胎轉動的驅動件。

15、本實用新型中，通過支撐座的設置，使得平臺可以裝載農機設備，從而可以通過平臺進行不同類型的作業。

技術特征：

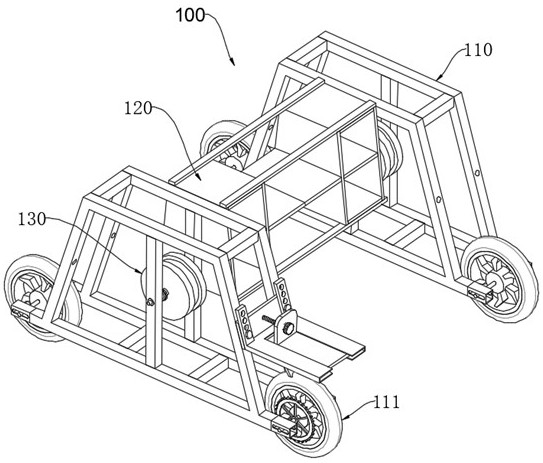

1.田間管理智慧平臺，其特征在于：包括本體（100），本體（100）包括架體（110），架體（110）包括2個平行設置的支撐架（211），所述2個支撐架（211）之間設有支撐座（120）；支撐架（211）的兩端處均設有輪胎（111）；

2.根據權利要求1所述的田間管理智慧平臺，其特征在于：支撐架（211）的一側設有擋板（341），擋板（341）的一側處設有安裝板（3412），安裝板（3412）設有若干沿架體（110）高度方向間隔設置的定位孔（3413）；支撐架（211）的側壁處設有第一安裝孔（2110），第一安裝孔（2110）處設有緊固件與任一定位孔（3413）連接。

3.根據權利要求2所述的田間管理智慧平臺，其特征在于：擋板（341）遠離安裝板（3412）的一側設有插接腔（3410），擋板（341）還設有貫穿上下兩端以及插接腔（3410）的穿槽（3411）；插板（343）與插接腔（3410）配合滑動。

4.根據權利要求3所述的田間管理智慧平臺，其特征在于：刮板（3450）的形狀呈彎折狀；刮板（3450）的一端設有凹槽（3451）；凹槽（3451）的形狀呈弧形，且凹槽（3451）的弧度與輪胎（111）外圈的弧度吻合。

5.根據權利要求3所述的田間管理智慧平臺，其特征在于：插板（343）處設有調節件（344）；調節件（344）包括支撐板（342），支撐板（342）設有與第一安裝孔（2110）對應的第二安裝孔（4421），并連接在架體（110）與安裝板（3412）之間；調節件（344）還包括連接在插板（343）遠離刮板（3450）的一端面，并且穿過穿槽（3411）的調節板（3440），調節板（3440）轉動配合有螺桿（3441）；支撐板（342）設有與螺桿（3441）螺紋配合的調節孔（3420）；螺桿（3441）的另一端設有旋鈕（3442）。

6.根據權利要求1所述的田間管理智慧平臺，其特征在于：支撐座（120）還設有用于驅動輪胎（111）轉動的驅動件（130）。

技術總結
為了克服現有技術的車輪容易附著泥土對作業造成影響的缺陷，本技術提供了田間管理智慧平臺；涉及農業機械技術領域；其包括本體，本體包括架體，架體包括2個平行設置的支撐架，所述2個支撐架之間設有支撐座；支撐架的兩端處均設有輪胎；支撐架靠近輪胎處設有插板，插板處設有朝向輪胎方向延伸的刮板；通過本技術的刮板，能夠在平臺移動的過程中，及時對輪胎附著的泥土進行刮除，避免輪胎堆積較厚的泥土對作業造成影響，例如造成移動時打滑、顛簸的情況；同時及時清理也免除了后續平臺離開田間后，需要人為通過工具鏟除，并處理鏟除后的大量泥土的麻煩。

技術研發人員：葛干,程振邦,宣浩然,史偉杰,陶珂涵,史浩武,王長昊,劉億安,許子成
受保護的技術使用者：皖西學院
技術研發日：20240710
技術公布日：2025/4/28
